?TPS92201/TPS92201A同步降压型LED驱动器技术文档总结

该TPS92201是一款高效1.5A同步降压型LED驱动器，输入范围为2.5V至5.5V。通过集成高侧和低侧MOSFET，可以实现高效率和紧凑的解决方案尺寸。1μA的超低关断电流有助于在电池供电的应用中节省功耗。

TPS92201采用峰值电流控制方案的自适应关断时间。为了获得最小的输出纹波，该器件在全电流范围内以典型 1.5MHz 脉宽调制 （PWM） 模式工作。
*附件：tps92201a.pdf

TPS92201A采用具有峰值电流控制方案的自适应关断时间。在中重负载下，该器件以脉宽调制 （PWM） 模式运行，开关频率为 1.5MHz。在轻负载下，该器件自动进入脉冲频率调制 （PFM），以在整个负载电流范围内保持高效率。

集成开关能够传输高达 1.5A 的恒定电流。模拟调光是通过在 1% 到 100% 的范围内调整 PWM 输入的占空比来实现的。可以支持 20kHz 至 200kHz 输入 PWM 频率以避免可听噪声。

为了安全和保护，TPS92201器件实施了全面保护，包括LED开路、LED短路、FB电阻开路、FB电阻短路和热关断。

特性

• 2.5V 至 5.5V 输入电压范围
• 1.5A 恒定输出电流
• 效率高达 95%
• 0.1μA关断电流
• 220mΩ （HS） / 170mΩ （LS） MOSFET
• 高达 100% 的开关占空比
• 1.5MHz开关频率
• 强制PWM模式，实现低输出纹波（TPS92201）
• 省电模式，可在轻负载 （TPS92201A） 下实现高效率
• 0.6V 至 VIN 输出电压范围
• 100mV 反馈调节电压
• 1% 至 100% 模拟调光，精度高
• 20kHz 至 200kHz PWM 输入频率
• 内部软启动
• 全面保护，包括过流、LED 开路/短路、FB 电阻开路/短路
• 热关断保护
• WSON 和 SOT563 封装选项

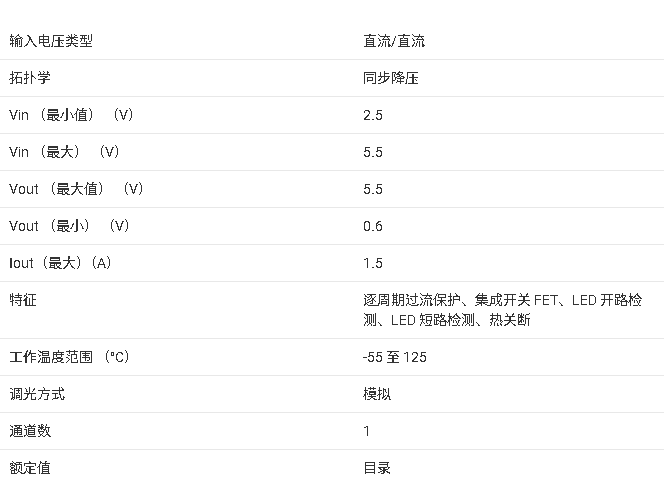

参数

方框图

1. 产品概述?

• ?型号?：TPS92201（强制PWM模式）和TPS92201A（支持节能模式）
• ?类型?：高效同步降压型LED驱动芯片
• ?输入电压范围?：2.5V至5.5V
• ?输出电流?：1.5A恒流
• ?效率?：高达95%
• ?封装选项?：WSON-6（2mm×2mm）和SOT563-6（1.6mm×1.6mm）

?2. 关键特性?

• ?工作模式?：
  • TPS92201：全电流范围1.5MHz PWM模式
  • TPS92201A：重载时PWM模式，轻载时自动切换至PFM模式以提高效率
• ?调光功能?：
  • 模拟调光（1%-100%占空比）
  • 支持20kHz-200kHz PWM输入频率（避免可闻噪声）
• ?保护机制?：
  • LED开路/短路保护
  • FB电阻开路/短路保护
  • 过流保护、热关断保护

?3. 应用领域?

• 智能家居（摄像头、门锁、门铃）
• 测试测量设备
• 电源交付系统
• 手电筒及IP摄像头

?4. 技术细节?

• ? 反馈电压（VFB） ?：典型值100mV，精度±5%（全温度范围）
• ?开关频率?：1.5MHz（PWM模式）
• ?MOSFET参数?：
  • 高侧导通电阻：220mΩ（典型值）
  • 低侧导通电阻：170mΩ（典型值）
• ?低功耗设计?：
  • 关断电流：0.1μA（典型值）
  • 静态电流：450μA（TPS92201）

?5. 设计支持?

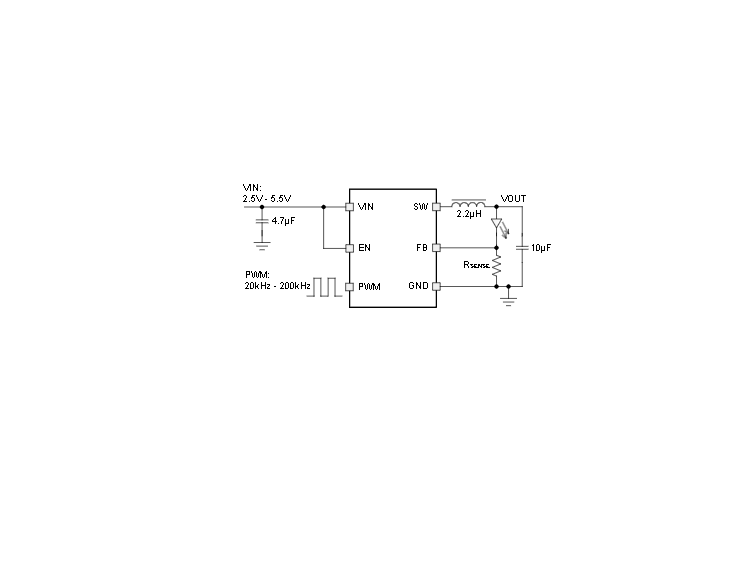

• ?典型电路?：
  • 输入电容：4.7μF
  • 输出电感：2.2μH
  • 输出电容：10μF
• ?布局建议?：
  • 缩短电源走线，优先放置输入/输出电容及电感
  • FB信号线需远离SW节点以避免噪声干扰
