?TPS92551 恒流降压LED驱动微模块技术文档总结

TPS92551恒流降压 LED 驱动器微模块可驱动最大 450mA LED 电流，单串最多可驱动 16 个 LED（最大 23W）。它集成了包括功率电感器在内的所有功率元件。该TPS92551为各种单串 LED 照明应用提供完整的交钥匙、高效解决方案，能效高达 95%。它接受 4.5V 至 60V 的输入电压，并默认提供 350mA LED 电流。通过为单个外部电阻器充电，LED 电流可在 300mA 至 450mA 之间调节。

该模块在恒定开关频率 （800kHz） 下运行，电磁干扰 （EMI） 低，符合EN55015标准。该模块具有快速控制环路，可实现精细的 LED 电流脉冲，在 240Hz 下为一般照明提供 256 级 PWM 调光分辨率。保护功能包括热关断、输入欠压锁定、LED 开路和短路保护。TPS92551 Micro-Module 采用 7 引脚 PFM 电源封装。
*附件：tps92551.pdf

特性

• 集成了包括功率电感器在内的所有电源组件
• 宽输入电压范围 ： 4.5V - 60V
• 800kHz 时恒定开关频率
• 高对比度（最小调光电流脉冲宽度< 16μs）
• 在 60V 输入下驱动多达 16 个串联 LED
• ±3.5% 典型 LED 电流精度
• LED 电流可在 300mA 至 450mA 范围内调节
• 效率高达 95%
• TPS92551模块可以并联连接以实现更高的电流作
• 输入欠压锁定 （UVLO）
• 与陶瓷和低 ESR 电容器兼容
• 低电磁干扰 （EMI） 符合EN55015标准EN55015，请参阅和
• LED 开路和短路保护
• 热关断和 RoHS 兼容
• -40°C 至 +125°C 结温范围

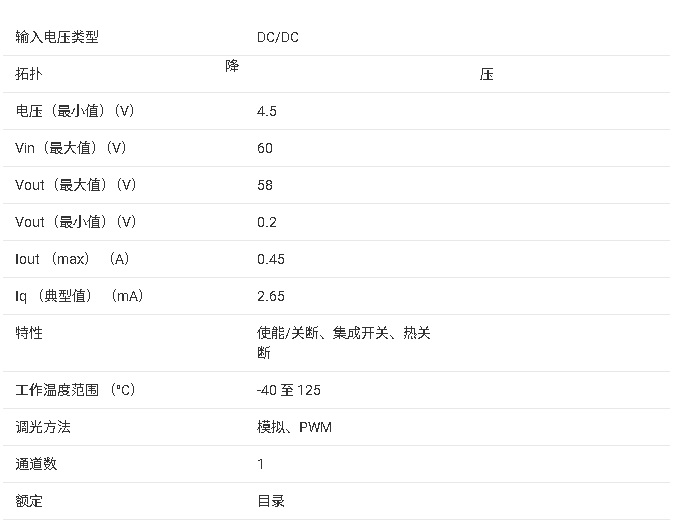

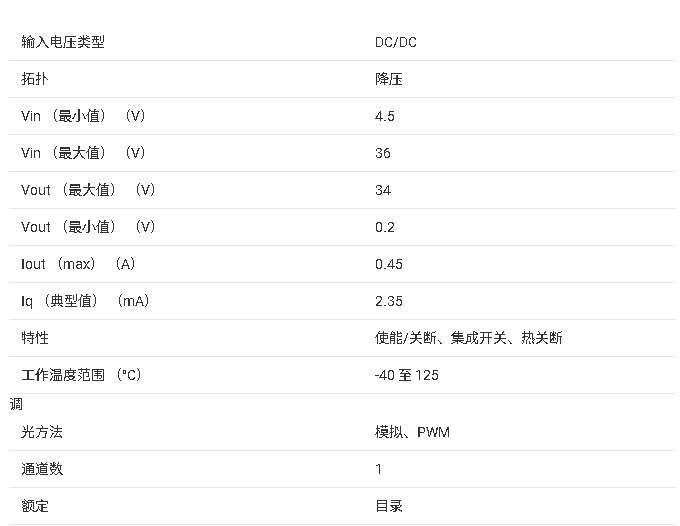

参数

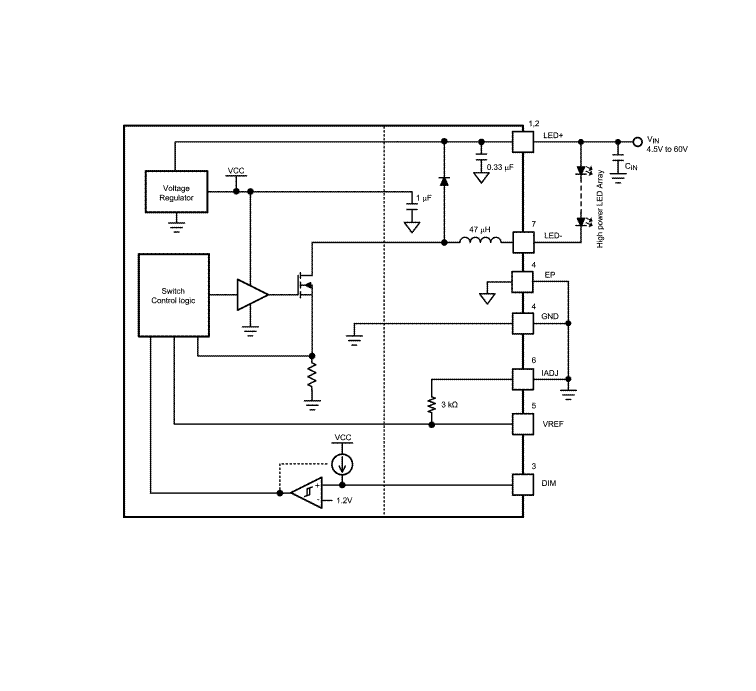

方框图

?1. 产品概述?
TPS92551是德州仪器(TI)推出的集成化恒流降压LED驱动模块，专为高功率LED照明设计，具有以下核心特性：

• ?输入电压范围?：4.5V至60V
• ?输出电流?：默认350mA（可调范围300mA~450mA）
• ?最大功率?：23W（支持驱动16颗串联LED）
• ?集成组件?：包含功率电感等所有关键元件，简化设计
• ?高效率?：峰值效率达95%
• ?封装?：7引脚PFM封装（10.16×13.77×4.57mm）

?2. 关键功能?

• ?精准电流控制?：±3.5% LED电流精度，通过外部电阻（RIADJ/RVREF）调节电流
• ?快速PWM调光?：支持16μs短脉宽调光，兼容240Hz 256级分辨率
• ?保护机制?：
  • 输入欠压锁定（UVLO）
  • LED开路/短路保护
  • 热关断（阈值170°C）
• ?低EMI设计?：符合EN55015辐射标准

?3. 典型应用?

• ?照明领域?：台灯、街灯、装饰灯
• ?建筑照明?：射灯、水下灯、嵌入式灯

?4. 设计要点?

• ?并联操作?：支持多模块并联扩展输出电流（如900mA）
• ?PCB布局建议?：
  • 输入电容（CIN）需靠近VIN引脚
  • 散热焊盘（EP）必须直接接地
• ?EMI优化?：推荐在LED+/-间添加2.2μF陶瓷电容（COUT）

?5. 性能曲线?
文档包含多组效率、电流调节率与输入电压的关系曲线（如不同LED数量下的效率对比），以及调光响应波形图。

?6. 技术参数?

• ?开关频率?：800kHz（典型值）
• ?工作温度?：-40°C至+125°C
• ?ESD防护?：除IADJ引脚外，其他引脚支持±2kV（人体模型）

?7. 版本与封装?

• 提供多种订购型号（如TPS92551TZ/NOPB），支持卷带包装
• 封装热阻：θJA=20°C/W（四层板条件）

?文档范围?
涵盖电气特性、典型电路、材料清单（BOM）、PCB布局示例及辐射测试数据，适用于快速开发高可靠性LED驱动方案。
