?TPS92410技术文档总结

该TPS92410是一款先进的线性驱动器，具有高压启动功能 用于低功耗、离线 LED 照明应用。它可以用来 与 TPS92411 一起调节通过 LED 的平均 LED 电流 直接驱动开关。

该TPS92410具有可用于设置电流的参考电压 水平以及热折返阈值。乘数包含在 在保持良好线路调节的同时获得出色的功率因数。其他 功能包括欠压锁定、过压保护、正向相位 调光器检测，可更改为恒流模式、热折返和 热关断。
*附件：tps92410.pdf

特性

• 用于良好PFC、线路调节和低THD的乘法器
• V在范围为 9.5 V 至 450 V
• 与相位调光器兼容
• 带 LED 关闭的模拟调光输入
• 可编程过压保护
• 精密3V基准电压源
• 热折返
• 热关断
• 无需电感器
• 13引脚、高压、SOIC封装

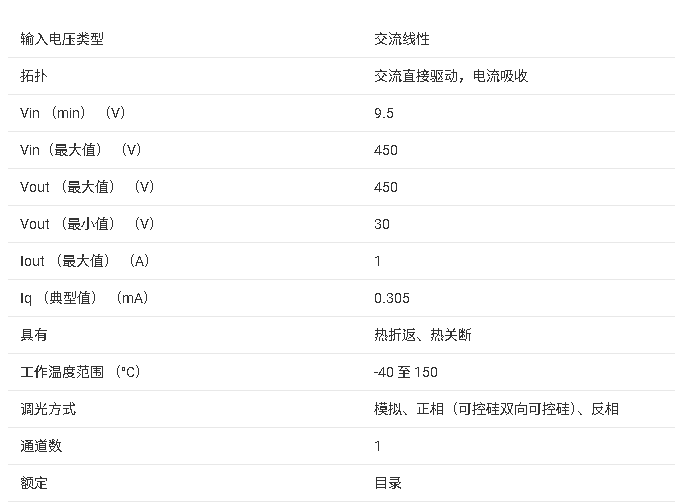

参数

方框图

?1. 产品概述?
TPS92410是德州仪器(TI)推出的高压线性LED驱动控制器，专为离线式低功率LED照明应用设计。该器件需配合TPS92411开关使用，具有以下核心特性：

• ?电压范围?：9.5V至450V输入
• ?关键功能?：功率因数校正(PFC)、模拟调光、过压保护、热折返保护
• ?封装?：13引脚高压SOIC（尺寸8.65mm × 6.00mm）

?2. 核心特性?

• ?高效PFC与低THD?：内置乘法器实现高功率因数和低谐波失真
• ?调光兼容性?：支持模拟调光（0-1.5V输入）和相位调光器
• ?保护机制?：可编程过压保护(OVP)、热关断(175°C触发)、欠压锁定(UVLO)
• ?参考电压?：精密3V参考源（±1%精度）

?3. 典型应用?

• LED驱动电源（如灯泡替代方案）

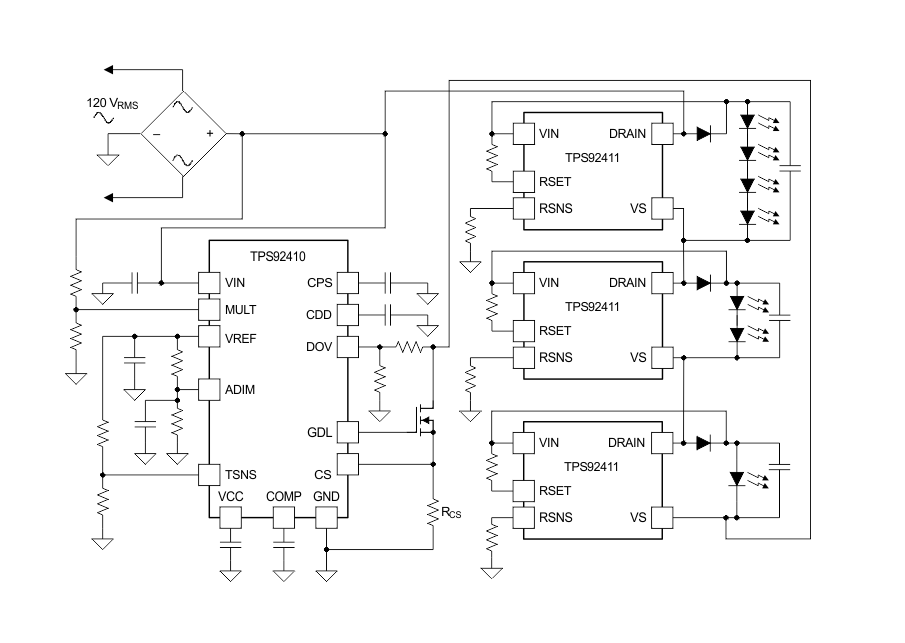

• 120VAC/230VAC输入系统（见图12/15典型电路）
• 支持多LED串配置（如80V/40V/20V堆叠）

?4. 功能模块详解?

• ? 电流设定(CS引脚) ?：通过接地电阻调节输入功率，公式：RCS = VIN(rms)×1.428 / PIN
• ? 过压保护(DOV引脚) ?：分压电阻设置MOSFET最大耐压，内置20mV滞后
• ?调光控制?：
  • ADIM引脚：线性调光（0V=关闭，1.5V=满量程）
  • TSNS引脚：支持NTC热敏电阻实现温度反馈
• ?相位调光检测?：通过CPS/CDD电容时间常数识别前沿调光器

?5. 设计注意事项?

• ?布局?：关键信号（如GDL、CS）需短路径布线
• ?MOSFET选型?：需满足SOA要求，120VAC应用推荐250V耐压
• ?EMI优化?：GDL-CS间串联10Ω电阻+1μF电容

?6. 性能数据?

• ?效率?：典型应用功率因数>0.98（120VAC输入时）
• ?温度范围?：-40°C至150°C（结温）
• ?保护阈值?：OVP=1.5V±6%，热关断滞后10°C

?7. 文档结构?
包含完整规格参数、典型特性曲线（图1-17）、引脚功能定义及两个详细应用方案（6.6W/120VAC和11W/230VAC）。
