?TPS92542-Q1 器件技术文档总结

TPS92542器件包含一个同步升压控制器和一个双通道单片同步降压LED驱动器，具有4.5V至65V宽工作降压输入电压范围。

同步BOOST控制器实现峰值电流模式控制器，以恒压模式运行。Boost 可以编程为作为双相或与其他 TPS9254x 器件一起运行三相。输出电压可以使用可编程的8位DAC进行编程。BOOST 控制器采用可编程调频技术，可降低 EMI。
*附件：tps92542-q1.pdf

单片同步降压实现自适应导通时间平均电流模式控制，设计用于产生恒压 （CV） 或恒流 （CC） 输出。在CC模式下，BUCK与分流FET调光技术和基于LED矩阵管理器的动态光束前照灯兼容。在 CV 模式下，自适应导通时间控制可实现高带宽作和快速瞬态响应。该控制器提供近乎恒定的开关频率，可在 100kHz 和 1.0MHz 之间设置。电感电流检测和闭环反馈可在较宽的输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。在CC模式下，BUCK可以使用模拟或PWM调光技术独立调制LED电流。

UART 串行接口与 TPS9266x 和 TPS9254x 器件兼容。内部EEPROM可以存储系统默认值以及校准和照明模块数据。五个可配置的MPIO和两个DIO可以配置为数字输入或输出。MPIO可以配置为ADC输入。

TPS92542-Q1采用7.0mm×7.0mm热增强型48引脚HTQFP封装，带有顶部暴露焊盘。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境工作温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C5
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 4.5V 至 65V 宽输入电压范围
• 带集成开关的双通道同步降压
• 可配置的恒压 （CV） 和恒流 （CC）作
  • 高达 2A 的连续输出电流
  • 4% 调节精度（电压和电流模式）
• 同步 BOOST 控制器
  • 可编程输出电压高达 65V
• 用于EMI缓解的BOOST和BUCK扩频
• 降压开关热保护
• UART串行通信
  • 用于系统时钟的内部振荡器
  • LMM 兼容
• 内部EEPROM
  • 默认设置
  • 客户校准数据

参数

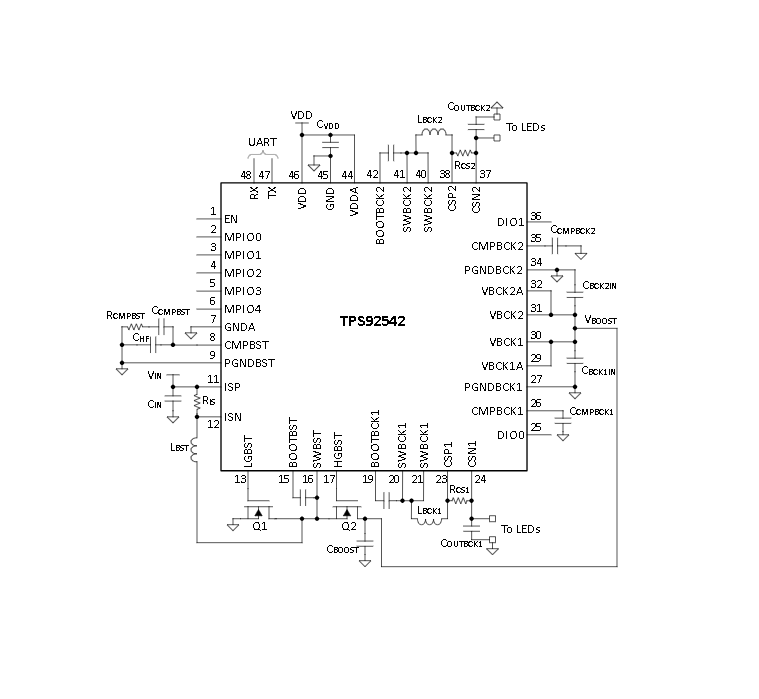

方框图

?1. 产品概述?
TPS92542-Q1是德州仪器推出的汽车级电源管理IC，集成同步升压控制器和双通道同步降压LED驱动器，关键特性包括：

• ?宽输入电压范围?：4.5V至65V
• ?双通道同步降压?：支持恒压（CV）/恒流（CC）模式，单通道2A连续输出电流，精度±4%
• ?同步升压控制器?：可编程输出电压（最高65V），支持多相并联扩展
• ?功能安全?：符合AEC-Q100 Grade 1标准（-40°C至125°C），提供功能安全设计文档

?2. 核心功能?

• ?降压驱动特性?
  • 自适应导通时间平均电流控制，开关频率100kHz-1MHz可调
  • 支持模拟/PWM调光及分流FET调光技术
• ?升压控制器特性?
  • 峰值电流模式控制，集成扩频调制以降低EMI
• ?通信与存储?
  • UART串行接口兼容TPS9266x/TPS9254x系列
  • 内置EEPROM存储默认配置及校准数据

?3. 应用场景?

• 汽车前照灯系统
• 自适应LED驱动模块

?4. 封装与生产信息?

• ?封装类型?：48引脚HTQFP（7.0mm×7.0mm，带散热焊盘）
• ?环保认证?：符合RoHS标准，无锑/溴阻燃剂
• ?订购型号?：TPS92542QPKDRQ1（卷带包装，每盘1000片）

?5. 文档支持?

• 提供评估模块用户指南（TPS92542-Q1 Launchpad）
• 可通过TI官网订阅文档更新通知

该器件适用于高可靠性汽车照明系统，结合高集成度与灵活配置能力，满足严苛的EMI和温度环境要求。
