TPS25810-Q1 器件是一款 USB Type-C 下行端口（DFP）控制器，具有集成 3A 额定 USB 电源开关。TPS25810-Q1 器件监控 Type-C 配置通道（CC）行，用于确定何时连接 USB 设备。如果面向上游的端口（UFP）设备连接时，TPS25810-Q1 设备将电源施加到 V总线和传达可选的 V总线通过以下方式向 UFP 提供电流的能力直通 CC 线。如果使用 UFP 使用电子标记电缆连接，则 TPS25810-Q1器件也应用V~~控制室~~电缆 CC 引脚供电。这 TPS25810-Q1 器件还可识别何时连接 Type-C 音频或调试附件。
*附件：tps25810-q1.pdf

当未连接器件时，TPS25810-Q1器件的功耗小于0.7 μA （典型值）。在 S4 和 S5 系统电源状态下，通过使用 UFP 输出在未连接 UFP 时禁用大功率 5V 电源，可以实现额外的系统节能。在此模式，设备能够从辅助电源（AUX）运行，辅助电源可以是低压电源（3.3 V），通常在低功耗状态下为 μC 系统供电（S4 和 S5）。

TPS25810-Q1 34mΩ 电源开关具有两个可选的固定电流限制，可对齐与 Type-C 电流水平。当开关在过流或过热条件下。LD_DET输出控件在所有端口都无法使用的环境中对多个大电流 Type-C 端口进行电源管理同时提供大电流（3 A）。

特性

符合 USB Type-C Rev. 1.2 标准的 DFP 控制器
连接器连接或分离检测
CC 上的 STD、1.5A 或 3A 功能通告
超高速极性测定
V总线应用和放电
V~~控制室~~应用于电子标记电缆
音频和调试附件识别
0.7μA（典型值）I~~DDQ的~~当端口未连接时
三种输入电源选项
- IN1：USB充电电源
- IN2：V~~控制室~~供应
- AUX：设备电源
Power Wake 支持系统休眠（S4）和关闭（S5）电源状态下的低功耗
34mΩ （典型值）高侧MOSFET
可编程 1.7A 或 3.4A I 林（±7.1%）
端口电源管理支持跨多个端口的电源资源优化
封装：20 引脚 WQFN（3 个 7 个;4 个 CC 引脚符合 IEC-61000-4-2 等级

参数

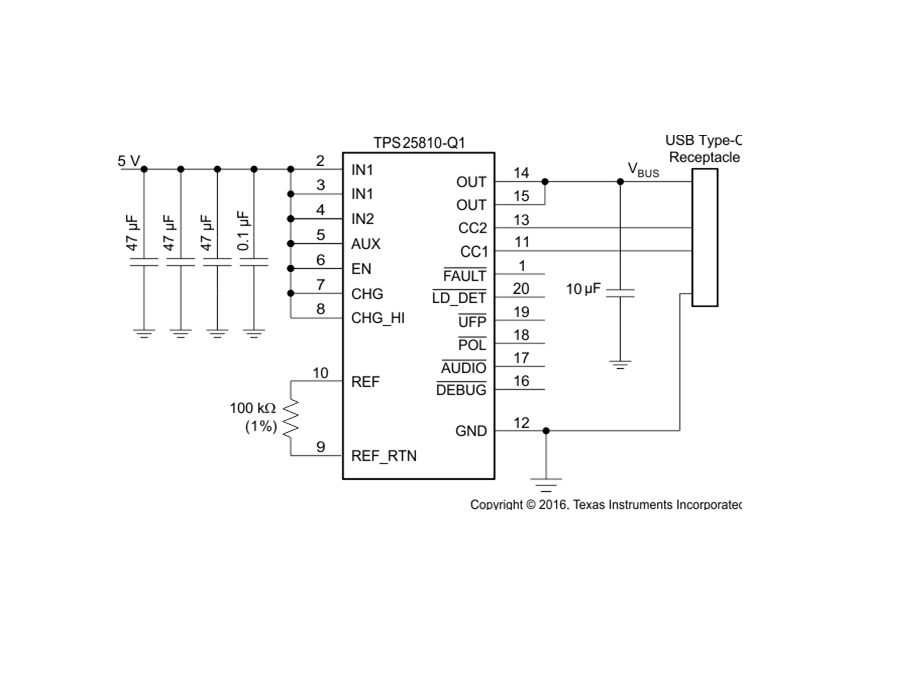

方框图

?1. 产品概述?
TPS25810-Q1是符合USB Type-C Rev. 1.2标准的?下游端口（DFP）控制器?，集成3A功率开关，专为汽车信息娱乐系统和后座USB充电设计。核心功能包括：

?连接检测?：自动识别Type-C设备（UFP）、音频/调试配件或电子标记电缆的接入。
?电流能力广播?：通过CHG/CHG_HI引脚配置标准（500mA/900mA）、1.5A或3A充电模式。
?电源管理?：支持VBUS供电、VCONN应用（为电子标记电缆供电）及低功耗模式（空闲电流<0.7μA）。

?2. 关键特性?

?电源选项?：
- ?IN1?（4.5-6.5V）：主VBUS电源，支持高电流传输。
- ?IN2?（4.5-5.5V）：VCONN电源，为电缆供电。
- ?AUX?（2.9-5.5V）：低功耗辅助电源，支持系统休眠模式。
?保护机制?：
- 34mΩ低导通电阻MOSFET，集成可编程电流限制（1.7A/3.4A）。
- 过流、过热保护（135°C/155°C阈值）及FAULT引脚报警。
?智能功能?：
- ?POL引脚?：检测电缆极性，指导超高速信号多路复用。
- ?LD_DET引脚?：在3A模式下监测负载电流（阈值1.95A），支持多端口动态功率分配（PPM）。
