TPS92544-Q1器件包含一个同步升压控制器和一个单片同步降压LED驱动器，具有4.5V至65V宽工作降压输入电压范围。

同步BOOST控制器实现峰值电流模式控制器，以恒压模式运行。输出电压可以使用可编程的8位DAC进行编程。
*附件：tps92544-q1.pdf

单片同步降压实现自适应导通时间平均电流模式控制，设计用于产生恒压（CV）或恒流（CC）输出。在CC模式下，BUCK与分流FET调光技术和基于LED矩阵管理器的动态光束前照灯兼容。在 CV 模式下，自适应导通时间控制可实现具有快速瞬态响应的高带宽作。自适应导通时间控制提供近乎恒定的开关频率，可在 100kHz 和 1.0MHz 之间设置。电感电流检测和闭环反馈可在较宽的输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。在CC模式下，BUCK可以使用模拟或PWM调光技术独立调制LED电流。

TPS92544-Q1 包括一个内部振荡器。UART 串行接口与 TPS9266x 和 TPS9254x 器件兼容。内部EEPROM可以存储系统默认值以及校准和照明模块数据。七个可配置的 MPIO 和 DIO 可以设置为数字输入或输出，或 ADC 输入，用于具有系统温度补偿、LED 分档和编码等应用。

TPS92544-Q1 采用 7.0mm × 7.0mm 热增强型 48 引脚 HTQFP 封装，带有顶部暴露焊盘。

特性

符合 AEC-Q100 标准，适用于汽车应用
- 1 级：–40°C 至 125°C 环境工作温度
- 设备 HBM 分类等级 H1C
- 设备 CDM 分类级别 C5
功能安全功能
- 可用于帮助功能安全系统设计的文档
4.5V 至 65V 宽输入电压范围
带集成开关的同步降压
可配置的恒压（CV）和恒流（CC）作
- 高达 2A 的连续输出电流，精度为 4%
- 4% 调节精度（电压和电流模式）
同步 BOOST 控制器
- 可编程输出电压高达 65V
用于EMI缓解的BOOST和BUCK扩频
降压开关热保护
UART串行通信
- 用于系统时钟的内部振荡器
- LMM 兼容
内部EEPROM
- 默认设置
- 客户校准数据

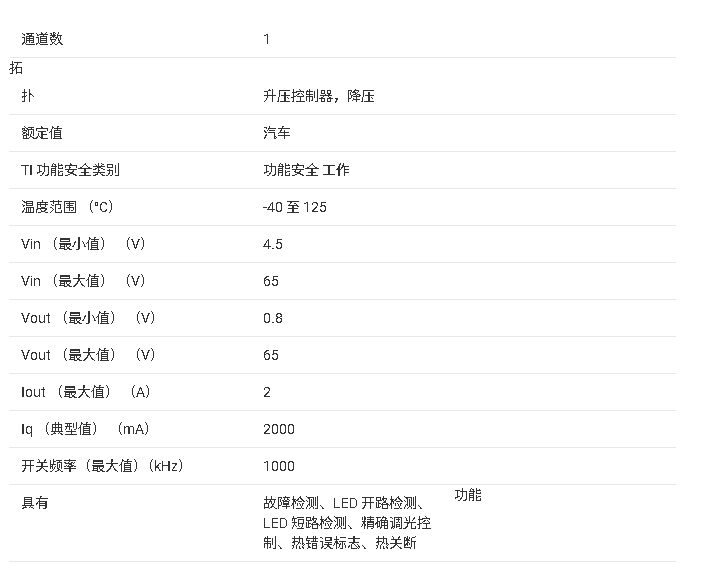

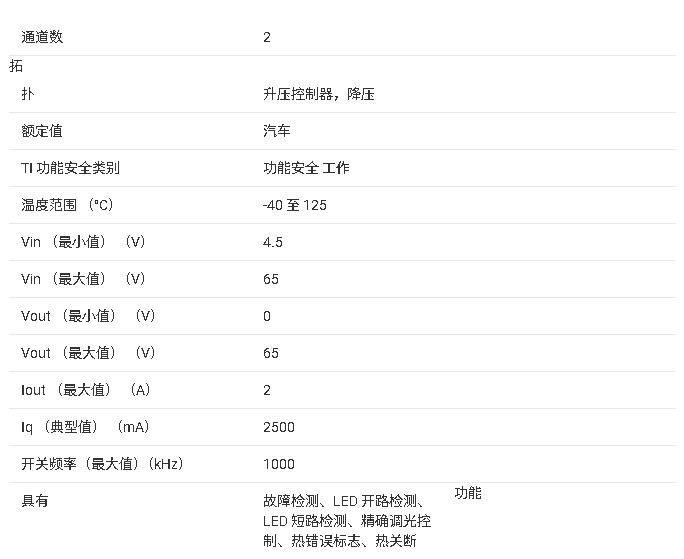

参数

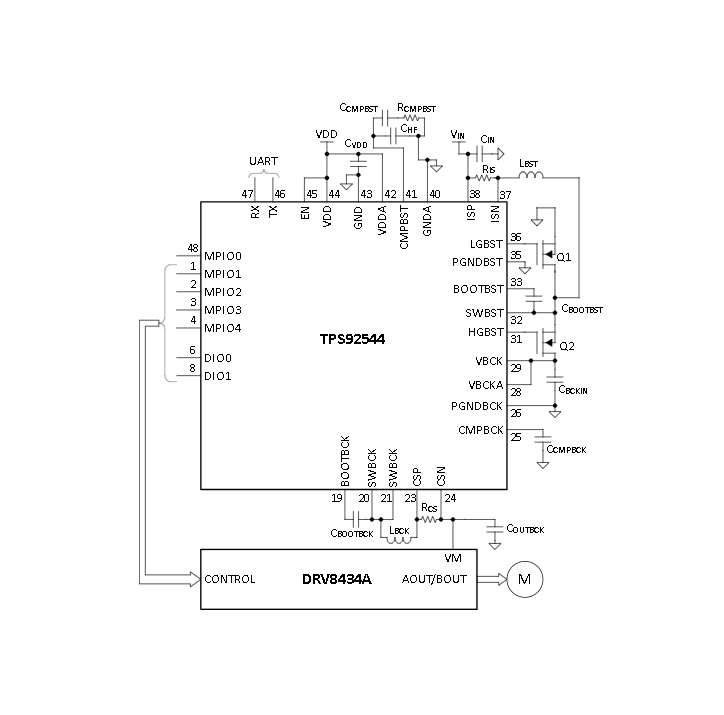

方框图

1. 主要特性

?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度）
?宽输入电压范围?：4.5V至65V
?同步降压转换器?：集成开关，支持恒压(CV)和恒流(CC)模式
?同步升压控制器?：可编程输出电压高达65V
?EMI抑制?：升压和降压均支持扩频技术
?通信接口?：UART串行通信，兼容LMM
?内部存储?：内置EEPROM用于存储默认设置和校准数据

2. 典型应用

汽车前照灯系统
自适应LED驱动模块

3. 功能描述

该器件包含同步升压控制器和单片式同步降压LED驱动器：

?升压控制器?：采用峰值电流模式控制，输出电压可通过8位DAC编程
?降压转换器?：
- 采用自适应导通时间平均电流模式控制
- CC模式下兼容分流FET调光和动态光束前照灯
- CV模式下提供快速瞬态响应
- 开关频率可设置在100kHz至1.0MHz之间
- 支持模拟和PWM调光技术

4. 封装信息

?封装类型?：48引脚HTQFP（7.0mm×7.0mm）
?热增强设计?：带顶部散热焊盘
?引脚配置?：
- 多功能IO引脚（MPIO0-MPIO4）
- 数字IO引脚（DIO0-DIO1）
- 电源管理相关引脚（VDD, VDDA, GND等）
- 开关节点引脚（SWBCK, SWBST）
