TPS25814 USB Type-C控制器技术文档总结

TPS25814 是一款独立的 USB Type-C 控制器，可为一个 USB Type-C 连接器提供电缆插头和方向检测。连接电缆后，TPS25814根据 USB Type-C 规范执行电缆检测。电缆检测完成后，TPS25814将启用内部电源路径。状态指示器引脚可用于控制外部多路复用器。
*附件：tps25814.pdf

特性

• 符合 USB Type-C 规范
  • 电缆连接和方向检测
  • 集成 VCONN 开关
  • 26V 容差 CC 引脚
  • 可配置的当前通告
• 集成 VBUS 源端口电源开关
  • 5V、3A、36mΩ 拉电源开关
  • UL 认可的组件 （E169910）
  • 欠压和过压保护
  • 可配置电流限制高达 3 A
• USB Type-C 连接器系统软件接口 （USCI） 支持
• 支持工业温度范围
• 用于多端口系统的可选简单电源管理

参数

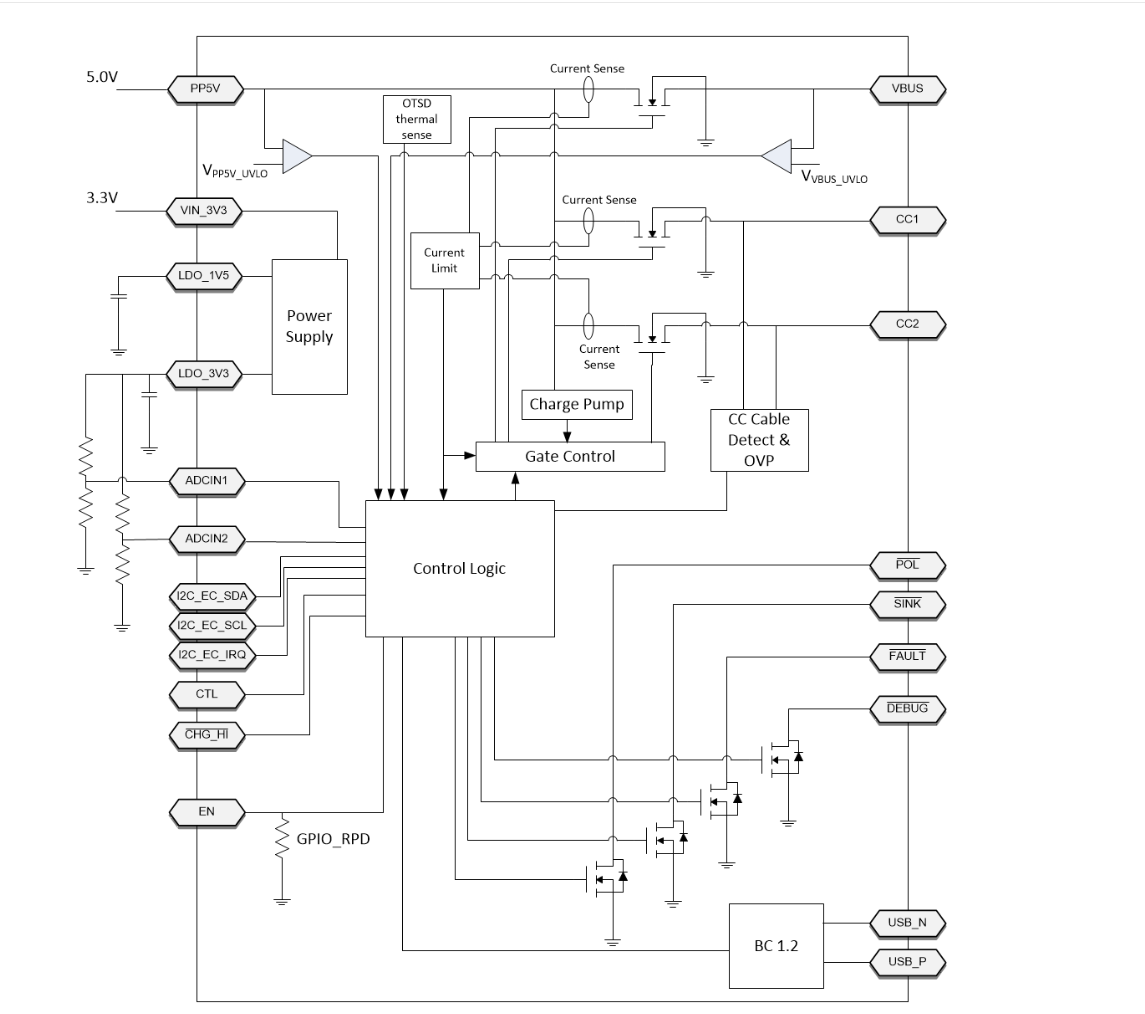

方框图

?1. 产品概述?
TPS25814是德州仪器（TI）推出的一款独立USB Type-C控制器，集成源极电源开关，专为USB Type-C接口设计，支持电缆连接检测、方向识别及电源管理功能。

• ?关键特性?：
  • 符合USB Type-C规范，支持电缆方向检测、VCONN开关集成、26V耐压CC引脚。
  • 集成5V/3A电源开关（36mΩ导通电阻），支持可配置电流限制（最高3A）。
  • 工业级温度范围（-40°C至105°C），适用于多端口系统简化电源管理。

?2. 应用场景?

• 笔记本电脑、台式机
• 15W USB-C充电器
• 扩展坞和集线器

?3. 核心功能模块?

• ?电源路径管理?：
  • ?PP_5V?：VBUS供电路径，支持3A连续电流，集成过压（OVP）、欠压（UVLO）及反向电流保护（RCP）。
  • ?PP_CABLE?：VCONN供电路径，支持315mA电流，用于为电缆内电路供电。
• ?电缆检测与方向识别?：通过CC1/CC2引脚检测连接状态及方向，支持默认/1.5A/3.0A电流广告模式。
• ?BC1.2充电协议支持?：通过CTL引脚配置为CDP（充电数据端口）或DCP（专用充电端口）模式。

?4. 保护机制?

• ?热关断?：主芯片（TSD_MAIN: 160°C）和电源路径（TSD_PP5V: 150°C）独立保护。
• ?电气保护?：CC引脚耐压26V，VBUS过压保护阈值5.8V（典型值）。

?5. 接口与控制?

• ?数字接口?：I2C从机接口（支持标准/快速模式），用于与主机通信。
• ?状态指示引脚?：
  • ?FAULT?：过流或故障报警。
  • ?SINK/POL?：指示设备连接及电缆方向。
  • ?DEBUG?：检测调试附件。

?6. 设计建议?

• ?布局与散热?：建议将器件顶部与底部元件紧贴放置，VBUS引脚需添加10nF电容及TVS二极管以抑制瞬态电压。
• ?电源配置?：VIN_3V3需3.0-3.6V输入，LDO_3V3输出3.3V，推荐电容值见规格书。

?7. 封装与订购信息?

• ?封装?：32引脚QFN（4mm×4mm），符合RoHS标准。
• ?型号选项?：TPS25814RSMR（工业温度范围）。
