?TPS25730 USB Type-C?和USB PD控制器技术文档总结

TPS25730 是一款高度集成的独立 USB Type-C 和供电 （PD） 控制器，针对支持 USB-C PD 电源的仅接收器应用进行了优化。该TPS25730集成了完全托管的电源路径和强大的保护，可实现完整的 USB-C PD 解决方案。该TPS25730还能够通过使用内部栅极驱动器来控制外部电源路径。该TPS25730最适合以前可能由桶形千斤顶供电的仅水槽应用。使用电阻引脚捆扎，用户可以在其平台上实现具有全功能 USB Type-C PD 端口的 TPS25730。无需外部EEPROM、外部微控制器或任何类型的固件开发。

该TPS25730旨在使设置仅接收器的 USB Type-C 应用程序变得简单而强大。用户拥有桶形插孔端口的所有优势，同时现在利用 USB Type-C 和 USB Type-C PD 可以为其系统带来的优势。
*附件：tps25730.pdf

特性

• PD3.1 兼容，适用于仅接收器应用
  • PD3.1 是 USB-IF 的最新供电规范
  • PD2 和 PD3
• 完全可配置的单端口 PD 控制器
  • 针对仅接收器的 USB Type-C 和 USB PD 应用进行了优化
  • 用于切换到 USB Type-C 的完整桶形插孔更换解决方案
  • 完全可配置销钉捆扎
  • 支持工业温度范围
  • 如需更广泛的选择指南，请参阅 USB Type-C 和 PD 产品组合和选择 USB Type-C 和 PD 控制器
• 完全托管的集成电源路径
  • 集成过压保护和反向电流保护
• USB Type-C PD 控制器
  • 6 GPIO 设置功能
  • 电缆连接和方向检测
  • 集成没电电池 Rd
  • 物理层和策略引擎
  • 集成VBUS 3.3V LDO，用于没电电池
  • 来自 3.3V 或 VBUS 电源的电源
  • 用于外部微控制器的 I2C 接入

参数

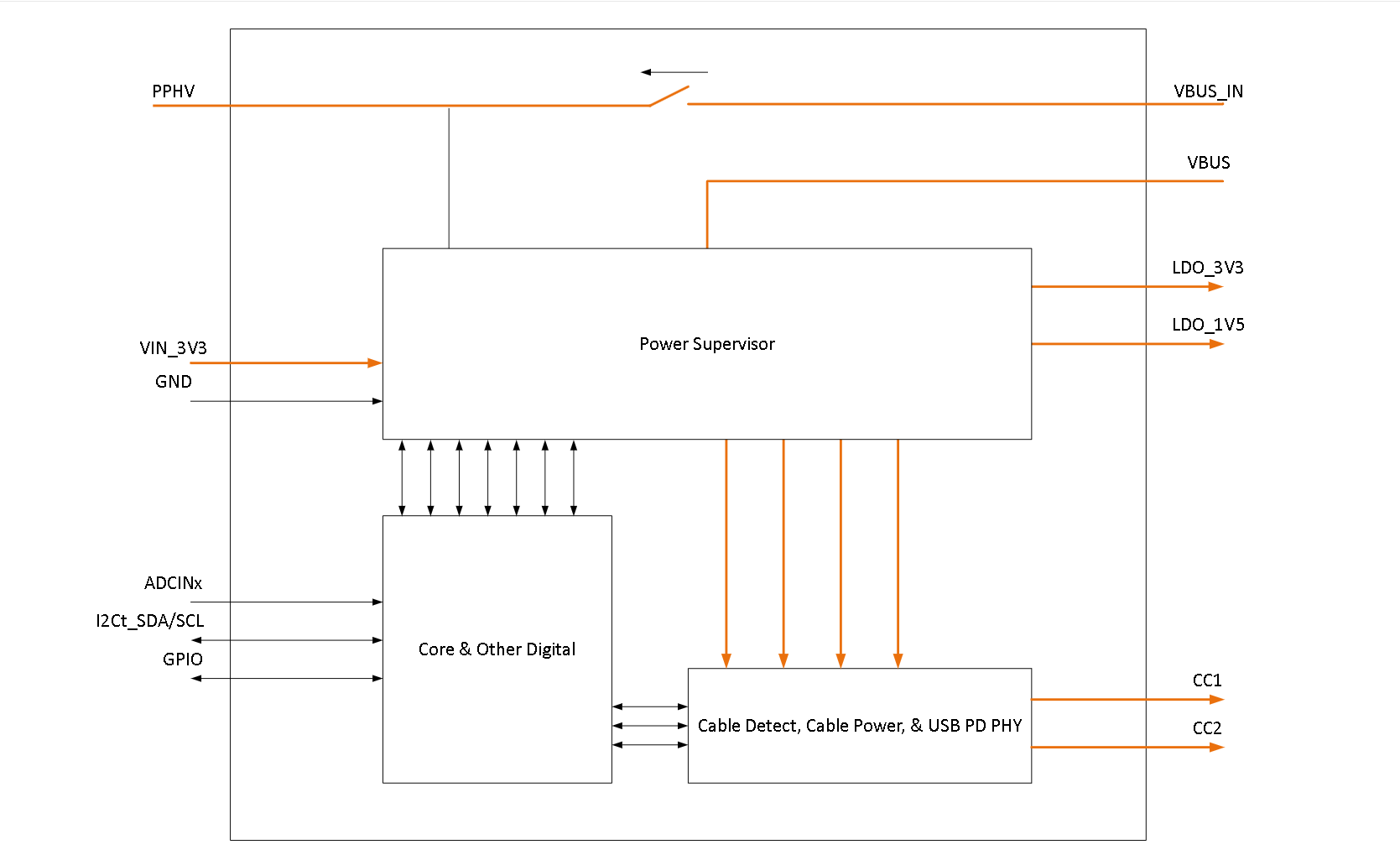

方框图

?1. 产品概述?
TPS25730是德州仪器（TI）推出的一款高度集成的USB Type-C和USB PD（Power Delivery）控制器，专为仅接收电源（Sink Only）的应用优化。该器件兼容PD3.1规范，支持PD2/PD3协议，适用于从传统桶形接口向USB Type-C接口迁移的解决方案，无需外部EEPROM或微控制器即可通过引脚配置实现完整功能。

?2. 关键特性?

• ?电源管理?：集成高压负载开关（TPS25730D）或外部电源路径控制（TPS25730S），支持3.3V或VBUS供电，内置过压保护（OVP）和反向电流保护（RCP）。
• ?USB PD功能?：支持PD3.1协议，包含物理层和政策引擎，支持6个可配置GPIO，提供I2C接口与外部MCU通信。
• ?检测功能?：自动识别线缆插入方向（CC1/CC2）、连接状态及调试附件（Debug Accessory）。
• ?工作范围?：工业级温度范围（-40°C至125°C），支持5V至20V宽电压输入。

?3. 应用场景?

• 电动工具、移动电源、零售自动化设备
• 无线音箱、耳机等消费电子产品
• 工业设备及其他需高可靠性电源管理的场景

?4. 封装与型号?

• ?TPS25730D?：38引脚QFN封装（4mm×6mm），集成高压负载开关（PPHV）。
• ?TPS25730S?：32引脚QFN封装（4mm×4mm），支持外部电源路径控制（PP_EXT）。

?5. 设计支持?

• ?配置灵活性?：通过ADCINx引脚电阻分压配置默认电压/电流需求（如5V-20V输入、0-5A电流）。
• ?布局建议?：强调高频信号完整性，推荐CC引脚电容靠近器件放置，电源路径需多via连接以降低阻抗。
• ?热管理?：提供热关断保护（阈值160°C，滞后20°C）。
