?TPS26750 USB Type-C?和USB PD控制器技术文档总结-电子发烧友网

该TPS26750是一款高度集成的独立USB Type-C和供电（PD）控制器，针对支持USB-C PD Power的应用进行了优化。该TPS26750集成了完全托管的电源路径和强大的保护，可实现完整的 USB-C PD 解决方案。该TPS26750还集成了外部电池充电器 IC 的控制，以提高易用性并缩短上市时间。直观的基于 Web 的 GUI 使用清晰的框图和简单的多项选择题向用户询问一些有关应用需求的简单问题。因此，GUI将为用户的应用创建配置映像，从而降低与竞争性USB PD解决方案相关的大部分复杂性。
*附件：tps26750.pdf

特性

该设备已通过 USB-IF PD3.1 认证
- PD3.1 芯片是新 USB PD 设计认证所必需的
- TPS26750 TID#： 11450
- 关于 PD2.0 与 PD3.0 的文章
针对 USB Type-C PD 电源应用进行了优化
- 用于 TI 电池充电器的集成 I2C 控制
  - 例如：开发中
- 基于 Web 的 GUI 和预配置固件
- 如需更广泛的选择指南和入门信息，请参阅 www.ti.com/usb-c 和 E2E 指南
扩展功率范围（EPR）
- 支持 EPR 源和接收器
- EPR 28V、36V、48V 和 AVS
可编程电源（PPS）
- 支持 PPS 源和接收器
- 独立 PPS 源控 TI 电池充电器
- PPS 水槽的可编程接口
液体检测
- 直接在 Type-C 连接器上进行测量
- 集成错误处理和保护
集成的完全托管电源路径和保护
- 集成 5V、3A 和 36mΩ 源开关
- 集成欠压和过压保护以及电流限制，用于 5V 和 3A 电源路径的浪涌电流保护
- 26V 容差 CC 引脚，在连接到不合规设备时提供强大的保护
USB Type-C 供电（PD）控制器
- 10 个可配置的 GPIO
- BC1.2 充电支持
- 3.3V LDO输出，支持没电电池
- 来自 3.3V 或 VBUS 电源的电源
- 1 个 I2C 主端口
- 1 个 I2C 辅助端口

参数

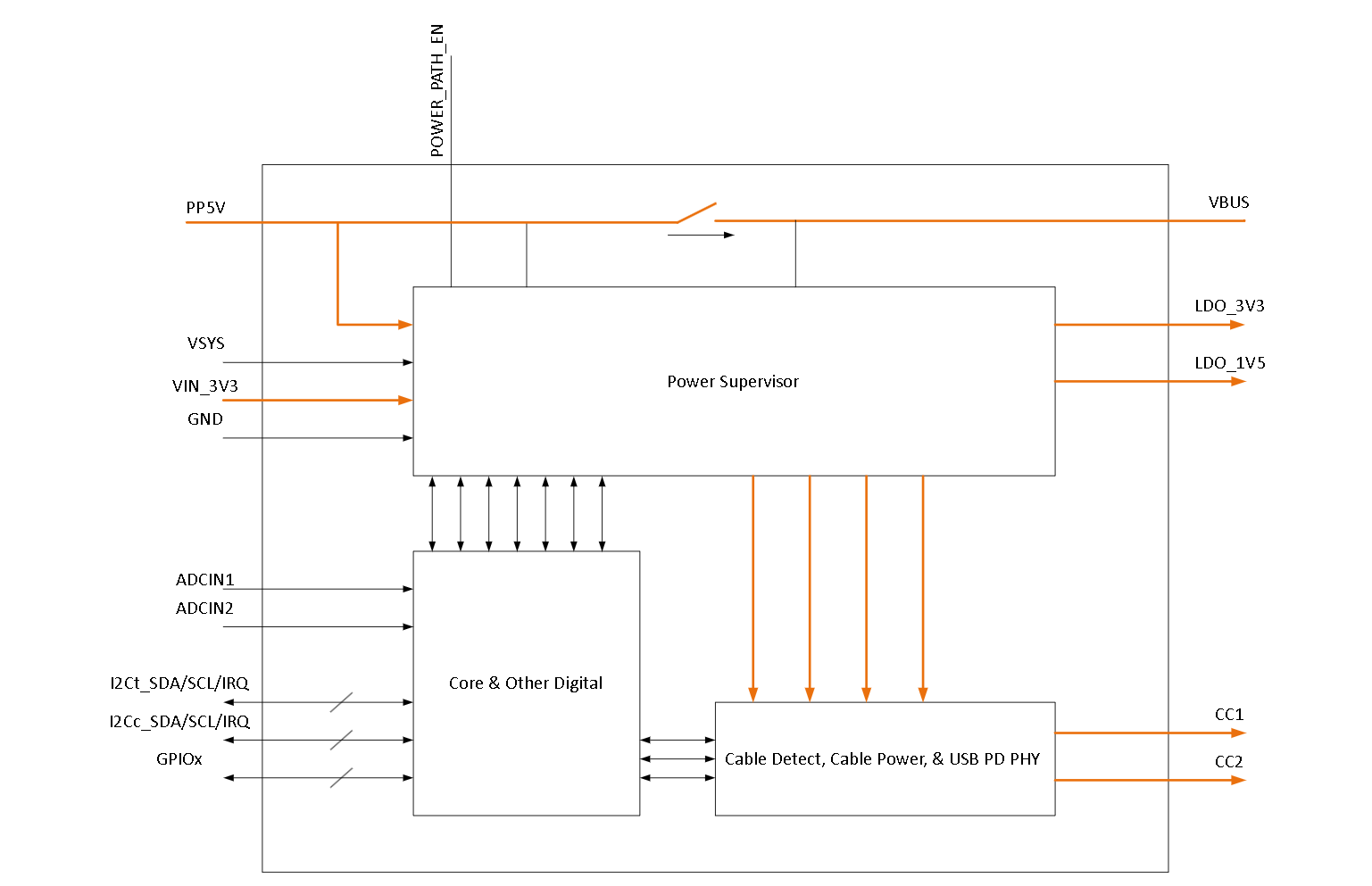

方框图

?1. 产品概述?
TPS26750是德州仪器（TI）推出的高度集成USB Type-C和Power Delivery（PD）控制器，专为支持USB-C PD电源应用优化。该器件通过USB-IF认证（PD3.1兼容，TID# 11450），集成电源开关、I2C控制接口及保护功能，适用于电源工具、移动电源、工业设备等场景。

?2. 核心特性?

?电源管理?
- 支持PD3.1 Extended Power Range（EPR）：28V/36V/48V及AVS（可调电压源）。
- 集成5V/3A电源路径（36mΩ导通电阻）和欠压/过压保护。
- 支持Programmable Power Supply（PPS）源和接收模式。
?Type-C功能?
- 自动检测电缆插入方向（CC1/CC2引脚）。
- 集成VCONN开关（支持主动电缆供电）。
- 支持BC1.2充电协议（通过GPIO4/GPIO5连接D+/D-）。
?保护机制?
- 液体检测（通过SBU1/SBU2引脚）。
- 过温关断（TSD_PP5V：150°C典型值，带滞回）。
- 反向电流保护（RCP）和快速短路响应（tiOS_PP_5V ≤1.15μs）。

?3. 应用设计?

?典型应用框图?
- 与TI电池充电器（如BQ25792）通过I2C接口协同工作。
- 支持EPR设计需搭配TPD4S480实现高压保护（如48V应用）。
- 液体检测电路需外接MOSFET和分压电阻（推荐1MΩ）。
?布局建议?
- CC1/CC2电容（220pF）需贴近引脚放置。
- VBUS和PP5V电源层需宽走线（≥16mil）并多via并联。
- POWER_PATH_EN引脚需连接NMOS电平转换器驱动外部开关。
