?TPS92402芯片技术文档总结

TPS92402 LED 点控制器器件通过提供高达 2.5A 像素级的 LED 调光控制和 4.5V 至 65V 宽输入范围，实现 8 通道独立照明解决方案。该器件包括一串 8 串联的集成分流 FET，每个 FET 都为单个 LED 提供 PWM 调光。分流 FET 串允许该器件支持带有共阳极或共阴极 LED 的恒流稳压器。

该TPS92402具有用于系统时钟的内部振荡器，可实现高达 16 位的集成 PWM 发生器和高达 60kHz 的可编程 PWM 频率。串行外设接口 （SPI） 可实现高速数据传输，并支持菊花链和星形连接。SPI 和优化的引脚排列允许在单层 PCB 的堆叠配置中连接多个设备。
*附件：tps92402.pdf

该TPS92402包含寄存器，用于对串中每个单独 LED 的 PWM 脉宽、压摆率、边沿偏移和开路电压进行编程，并用于报告 LED 开路、LED 短路、分流 FET 开路和热警告。内部电荷泵集成了扩频功能，以增强 EMI 性能。该TPS92402还提供恒流稳压器的PWM调光控制，并实现多通道省电，从而显著提高调光效率，尤其是在低亮度条件下。

特性

• 4.5V 至 65V 宽输入范围
• LED 共阳极或阴极连接
• 8 个集成 PWM 分流 FET
  • 2.5A FET 最大连续电流
  • 用于PWM发生器的内部32MHz振荡器
  • 可编程 16 位、>20kHz PWM 调光
• SPI接口和自适应配置
  • 用于数据传输的高达5MHz SPI时钟
  • 星形和菊花链连接
  • 一个用于 8-LED 或 2x 4-LED 灯串的器件
  • 最多可堆叠 4 个设备，用于 32-LED 灯串
• 增强的 EMI 性能
  • 可编程PWM压摆率
  • 可编程PWM边沿偏移
  • 带扩频的内部电荷泵
• 完整的保护功能
  • LED开路检测和保护
  • LED短路检测
  • 分流 FET 开路检测
  • 可编程 LED 开路电压
  • 热警告
• 可选省电模式
  • 用于控制 LED 驱动器的 PWM 输出
  • 低功耗待机模式
• 封装：VQFN-36

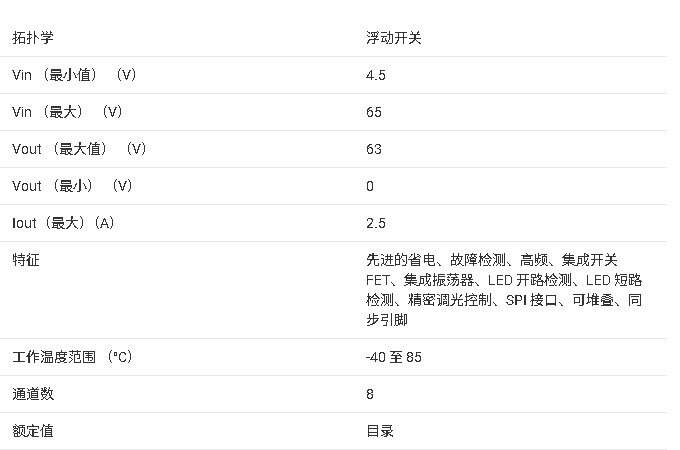

参数

方框图

?1. 核心特性?

• ?宽电压输入范围?：4.5V至65V，支持LED共阳/共阴连接
• ?集成PWM控制?：8通道独立2.5A分流FET，内置32MHz振荡器，可编程16位PWM调光（频率>20kHz）
• ?灵活配置接口?：SPI通信（最高5MHz），支持星型/菊花链拓扑，单芯片可驱动8颗LED或2组4颗LED，最多4片级联控制32颗LED
• ?EMI优化设计?：可编程PWM压摆率/边沿偏移，内置扩频电荷泵
• ?全面保护机制?：LED开路/短路检测、分流FET开路检测、可编程开路电压保护、过热预警

?2. 关键应用场景?

• 专业照明（舞台/手术/摄影）
• 机器视觉与IP摄像头LED阵列
• 冷暖白光LED照明系统
• 3D打印及工业运输设备

?3. 技术亮点?

• ?自适应架构?：通过SPI接口实时配置各通道PWM参数（脉宽/压摆率/边沿偏移）
• ?堆叠设计?：优化引脚布局支持单层PCB多芯片堆叠
• ?能效管理?：可选省电模式（PWM驱动控制+低功耗待机），提升低亮度工况效率
