TPS65982DMC 是用于实现 TI PD 控制器的扩展坞、集线器和显示器的扩展坞管理控制器。该TPS65982DMC包括一个 USB 低速端点，能够接收系统 PD 控制器的固件更新。使用 SHA-256 和 RSA-3072 身份验证安全地执行固件更新。此外，该端点还提供 USB 广告牌功能。TPS65982 DMC 集成了背对背的 NFET 驱动程序，用于从外部适配器控制系统电源。DMC 监控通过适配器输入路径以及系统其他点的电流，并调整托管 PD 控制器的电源通告，以确保外部适配器不会过载。当包含在 USB4 系统中时，TPS65982DMC会监控面向上游的端口的连接状态，并更新面向下游的端口的连接状态，以确保整个系统的数据行为一致。
*附件：tps65982dmc.pdf

特性

安全固件更新
- 通过 USB 低速安全地更新 TPS65982DMC 和其他 TI PD 控制器
- SHA-256 和 RSA-3072
- TI PD 控制器的 I2C 启动 - 适用于所有设备的单闪存
- 支持不安全的固件更新
桶形插孔输入控制
- 集成NFET栅极驱动，带过压检测
- 软启动
智能电源策略管理器
- 管理所有扩展坞电源 – USB Type-C、USB Type-A、系统电源
- 可配置的智能电源策略管理器
USB4 连接管理器
- 根据 UFP 主机连接更新 DFP 端口
- 重新配置 PD 控制器并发出正确的连接更改
- 可配置的 GPIO 供系统使用
NFBGA套餐
- 0.5 毫米间距
- 通孔通孔兼容所有引脚

参数

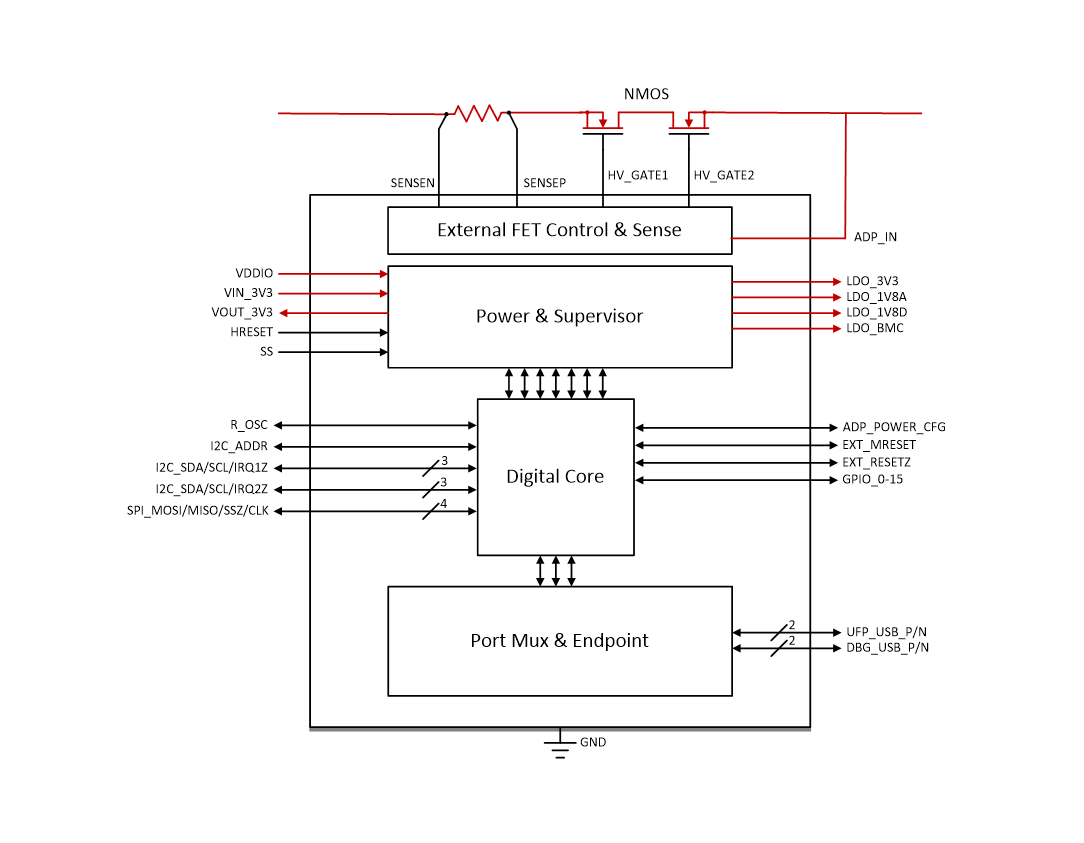

方框图

?1. 产品概述?
TPS65982DMC是德州仪器（TI）推出的坞站管理控制器，专为支持USB4/Thunderbolt 4的扩展坞、显示器和集线器设计。其核心功能包括电源策略管理、USB4连接管理及安全固件更新，适用于多端口设备的高效协同工作。

?2. 关键特性?

?电源管理?
- 集成高压NFET驱动，支持20V/10A外部适配器输入控制。
- 智能电源策略管理，动态调整PD控制器功率分配。
- 软启动功能（通过SS引脚）防止浪涌电流。
?USB4连接管理?
- 自动检测上游端口（UFP）状态，动态配置下游端口（DFP）的数据模式（USB4/DisplayPort/Thunderbolt）。
- 内置USB2.0低速端点，支持固件更新和Billboard设备类功能。
?安全固件更新?
- 通过USB低速接口或I2C接口，采用SHA-256和RSA-3072加密认证。
- 支持单闪存多设备固件更新。

?3. 硬件设计?

?封装与引脚?
- 96引脚NFBGA封装（6mm×6mm），0.5mm引脚间距。
- 关键引脚：HV_GATE1/2（高压开关控制）、SENSE_P/N（电流检测）、UFP_USB2_P/N（USB端点接口）。
?电源架构?
- 多路LDO输出：3.3V（系统主电源）、1.8V（数字/模拟核心）、1.125V（USB-PD配置）。
- 支持VIN_3V3或ADP_IN双电源输入，优先使用VIN_3V3。
