?TPS92690-Q1 器件技术文档总结

TPS92690-Q1器件是一款高压、低侧 NFET 控制器，具有可调输出电流检测电阻 电压。 它是 LED 驱动器的理想选择，包含实现电流所需的所有功能基于升压、SEPIC、反激式和 Cuk 拓扑的稳压器。

输出电流调节基于由控制器监控的峰值电流模式控制 圈。 该方法简化了环路补偿的设计，同时提供固有的输入电压前馈补偿。TPS92690-Q1 器件包括一个高压启动稳压器，可在 4.5 至 75 V 的宽输入范围内工作。PWM控制器专为高速功能而设计，包括高达 2 的振荡器频率范围 兆赫。 TPS92690-Q1器件包括一个误差放大器、精密基准电压源、逐周期电流限制和热关断。
*附件：tps92690-q1.pdf

TPS92690-Q1 器件符合 AEC-Q100 1 级标准。

特性

• TPS9260-Q1 是符合 AEC-Q100 1 级标准的汽车级产品
• 输入电压范围为 4.5 至 75 V
• 可调电流检测（50 至 500 mV）
• 低侧电流检测
• 2 Ω MOSFET 栅极驱动器
• 输入欠压保护
• 输出过压保护
• 逐周期电流限制
• PWM调光输入
• 可编程振荡器频率
• 外部同步能力
• 坡度补偿
• 可编程软启动功能
• HTSSOP （PWP）、16引脚、裸焊盘封装

参数

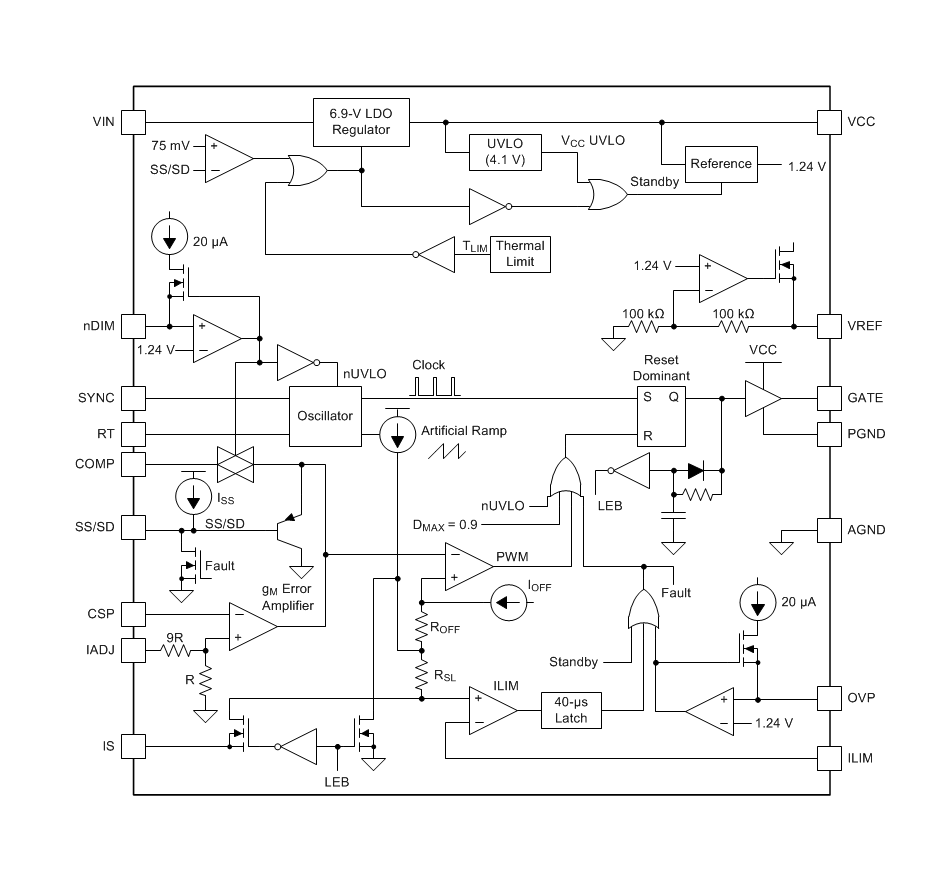

方框图

?1. 产品概述?
TPS92690-Q1 是一款汽车级（AEC-Q100 Grade 1认证）N沟道控制器，专用于可调光LED驱动电路，支持低侧电流检测。其关键特性包括：

• ?宽输入电压范围?：4.5V至75V。
• ?可调电流检测阈值?：50mV至500mV。
• ?集成保护功能?：输入欠压保护（UVLO）、输出过压保护（OVP）、逐周期电流限制及热关断。
• ?控制模式?：峰值电流模式控制，适用于升压（Boost）、SEPIC、反激（Flyback）和Cuk拓扑。

?2. 核心功能?

• ?PWM调光?：通过nDIM引脚支持外部PWM信号控制LED亮度。
• ?模拟调光?：通过IADJ引脚调节参考电压实现电流线性控制。
• ?同步功能?：支持外部时钟同步（最高2MHz）。
• ?软启动与关断?：通过SS/SD引脚配置启动延时或低功耗关断模式。

?3. 典型应用?

• ?LED驱动?：支持多串LED恒流控制，适用于汽车照明、工业照明等场景。
• ?拓扑支持?：提供升压、SEPIC、反激和Cuk拓扑的参考设计，详细电路图及元件选型建议。

?4. 关键参数?

• ?开关频率?：通过外部电阻（RT）编程，最高2MHz。
• ?电流检测?：支持电阻或MOSFET RDS(on)检测，精度优化设计。
• ?热性能?：结温范围-40°C至125°C，内置175°C热关断保护。

?5. 封装与引脚?

• ?封装类型?：16引脚HTSSOP（带散热焊盘）。
• ?引脚功能?：包括电源管理（VIN/VCC）、控制（COMP/RT）、保护（OVP/ILIM）及驱动（GATE）等。

?6. 设计资源?

• ?布局指南?：强调减小高频环路面积，优化散热路径。
• ?计算工具?：提供电感、电容、电流限制等参数的计算公式及示例。
