?TPS92690 器件技术文档总结

The TPS92690 该器件是一个高压、低侧NFET控制器，带有可调输出电流检测电阻 电压。它是 LED 驱动器的理想选择，包含实现电流所需的所有功能 基于升压、SEPIC、反激式和 Cuk 拓扑的稳压器。

输出电流调节基于由控制器监控的峰值电流模式控制 圈。该方法简化了环路补偿的设计，同时提供了固有的输入电压 前馈补偿。TPS92690设备包括一个 高压启动稳压器，可在 4.5 至 75 V 的宽输入范围内工作。The PWM 控制器专为高速能力而设计，包括高达 2 的振荡器频率范围 兆赫。TPS92690器件包括一个误差放大器，精度 基准电压源、逐周期电流限制和热关断。
*附件：tps92690.pdf

特性

• 输入电压范围为 4.5 至 75 V
• 可调电流检测（50 至 500 mV）
• 低侧电流检测
• 2 Ω MOSFET 栅极驱动器
• 输入欠压保护
• 输出过压保护
• 逐周期电流限制
• PWM调光输入
• 可编程振荡器频率
• 外部同步能力
• 坡度补偿
• 可编程软启动功能
• HTSSOP （PWP）、16引脚、裸焊盘封装

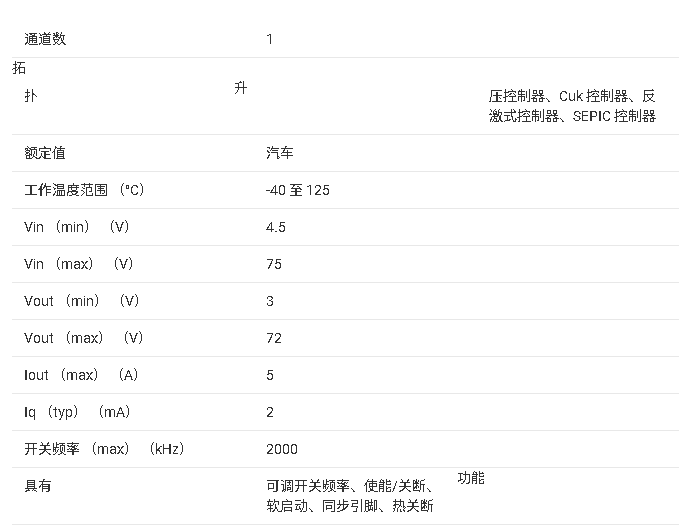

参数

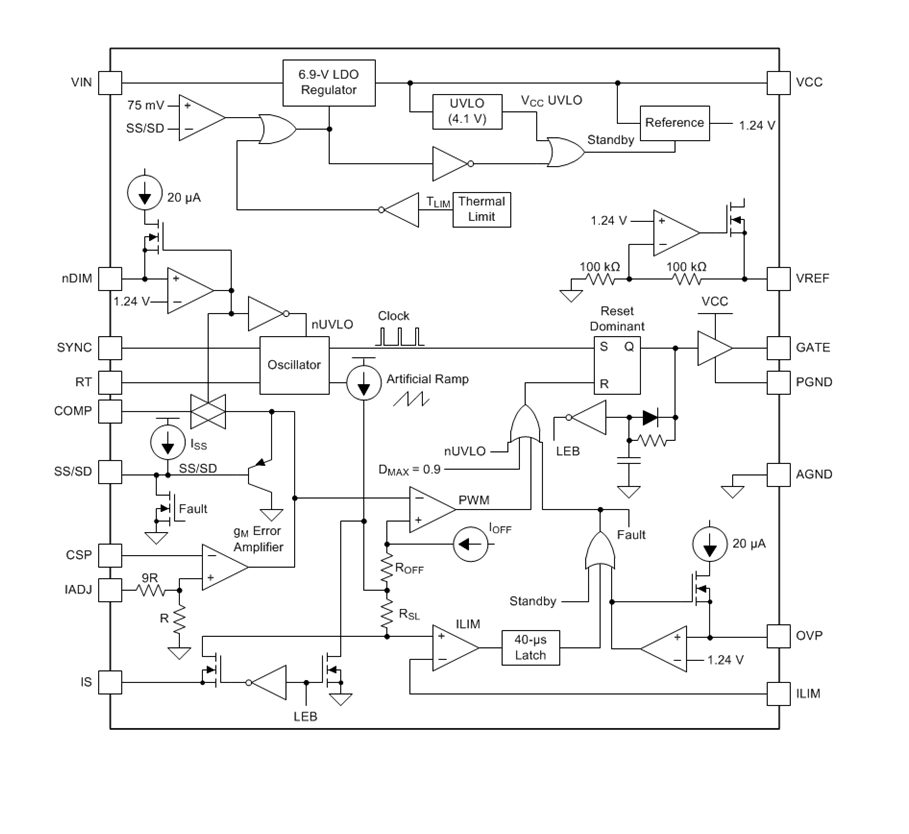

方框图

?1. 产品概述?

• ?型号?：TPS92690，N沟道控制器，专用于可调光LED驱动，支持低侧电流检测。
• ?关键特性?：
  • 输入电压范围：4.5V至75V
  • 可调电流检测阈值（50mV至500mV）
  • 内置2Ω MOSFET栅极驱动器
  • 支持PWM调光输入、可编程振荡器频率（最高2MHz）及外部同步功能
  • 提供欠压保护（UVLO）、过压保护（OVP）及热关断功能

?2. 应用场景?

• LED驱动电源（升压、SEPIC、反激、Cuk拓扑）
• 恒流稳压器

?3. 核心功能模块?

• ?电流调节?：通过外部电阻（RCS）检测LED电流，误差放大器控制COMP引脚电压实现精准调节。
• ?峰值电流模式控制?：通过IS引脚监测MOSFET电流，结合斜率补偿避免次谐波振荡。
• ?保护机制?：
  • ?OVP?：通过电阻分压设置过压关断阈值（典型1.24V基准）。
  • ?UVLO?：nDIM引脚双重功能（PWM调光输入+输入欠压锁定）。
  • ?热关断?：175°C触发，150°C恢复。

?4. 设计要点?

• ?电感选择?：需满足最小电感值（如升压拓扑中Lmin=VO×425k/(2×fSW)），确保稳定性。
• ?输出电容?：根据LED电流纹波（ΔiLED-PP<40% ILED）计算，推荐X7R陶瓷电容。
• ?MOSFET/二极管选型?：电压/电流需留15%余量，优先低RDS(on) MOSFET和低VF Schottky二极管。

?5. 调光方式?

• ?PWM调光?：通过nDIM引脚输入PWM信号控制LED开关。
• ?模拟调光?：通过IADJ引脚电压（0-5V）调节电流检测基准（VCS=VIADJ/10）。

?6. 封装与布局?

• ?封装?：HTSSOP-16（带裸露焊盘），尺寸5.0mm×4.4mm。
• ?布局建议?：
  • 缩短开关节点（电感/二极管/MOSFET）环路以降低EMI。
  • 高阻抗引脚（如RT、COMP）需远离噪声源。

?7. 典型应用电路?

• 提供升压、SEPIC、反激等拓扑的参考设计，包含外围元件计算（如RT电阻、补偿电容CCMP）。

?8. 性能数据?

• 效率示例：12V输入驱动10颗LED（500mA）时效率>90%。
• 开关频率范围：100kHz至2MHz（通过RT电阻调节）。

?文档结构?

• 包含特性描述、引脚定义、电气参数、典型曲线、设计指南及封装信息，完整覆盖从选型到实现的全部需求。
