?TPS92411/TPS92411P 器件技术文档总结

该TPS92411是一款 100V 浮动 MOSFET 开关，用于离线 LED 照明 应用。该器件与电流调节器结合使用，可实现功率 系数大于 0.9，以创建具有低纹波电流的 LED 驱动解决方案。当正确时 设计，解决方案性能可与传统的反激式、降压或升压 AC/DC LED 相媲美 司机。该方法不需要电感元件，从而节省了尺寸和成本。压摆控制 TPS92411开关的低频作产生的 EMI 非常小。详细作是 在“应用程序信息”部分中描述。
*附件：tps92411.pdf

封装选项包括 SOT23-5 和 PSOP-8，允许用户 针对小尺寸或规模进行优化，以实现高功率。采用PSOP-8封装，设计LED灯具 最高可达 70 W 或更高。其他功能包括用于监控设备何时监控的 UVLO 电路 具有足够的电压以正常运行和过压保护 （TPS92411P）。

特性

• 用于从交流电源驱动 LED 的高性能解决方案
• 简化相位可调光LED驱动器的设计，具有高功率
  因数、低总谐波失真和低电流纹波
• 适用于高达 70+ W 的 LED 灯具
• 输入电压范围：7.5 V 至 100 V
• 可堆叠的 100 V、2 Ω MOSFET 构建块
• 受控开关开合转换可最大限度地降低 EMI
• 设计用于TPS92410或分立
  式线性稳压器
• 输入欠压保护
• 输出过压保护 （TPS92411P）
• 低 I Q ：200 μA（典型值）

参数

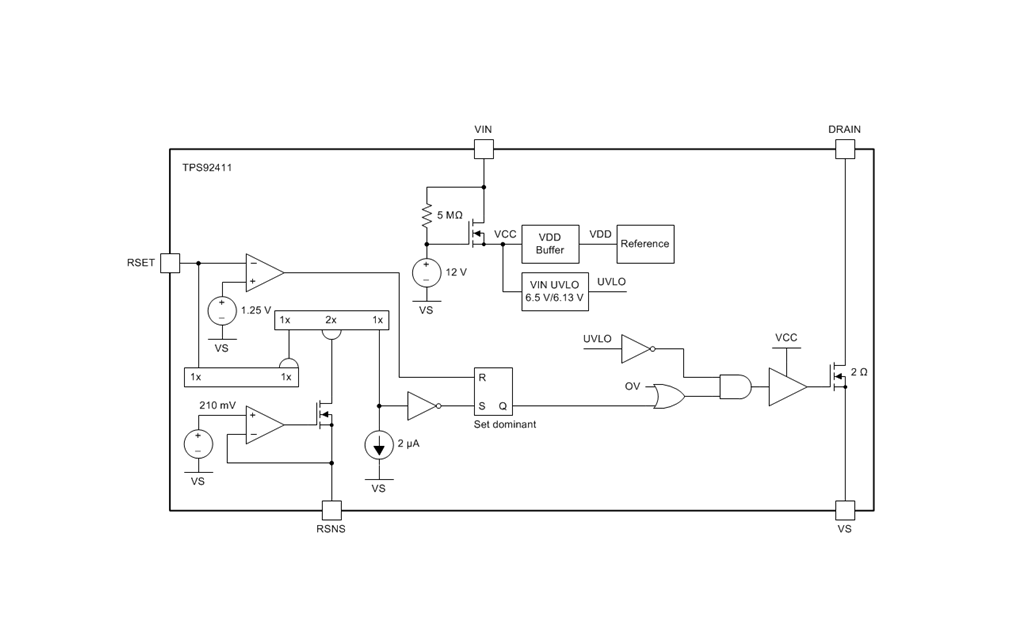

方框图

?1. 核心功能?

• ?高性价比LED驱动方案?：专为交流电源直接驱动LED设计，支持相位调光，具有高功率因数（>0.9）、低谐波失真和低电流纹波特性。
• ?无电感设计?：通过线性调节架构实现，节省空间与成本，适用于70W及以上LED灯具。
• ?关键特性?：
  • 输入电压范围：7.5V至100V
  • 集成100V/2Ω MOSFET开关
  • 开关过渡控制降低EMI
  • 可选过压保护（仅TPS92411P型号）
  • 静态电流低至200μA（典型值）

?2. 应用场景?

• LED灯泡、灯具、筒灯等照明设备
• 120V/230V离线式AC线性驱动方案

?3. 工作原理?

• ?开关控制逻辑?：
  • ?开启条件?：VIN电压低于UVLO阈值（6.5V）或VS电压低于RSNS设定阈值（典型4-6V）。
  • ?关闭条件?：VIN电压超过RSET设定阈值（LED堆栈电压+6-12V）。
• ?保护机制?：
  • 欠压锁定（UVLO）
  • 过压保护（OVP，仅TPS92411P，阈值约100V）

?4. 设计要点?

• ?外围元件要求?：
  • ?LED电容?：需并联在LED堆栈两端，容量由电流纹波需求决定（参考TI设计工具SLVC516/SLVC517计算）。
  • ?阻断二极管?：需200V耐压，防止电容放电至开关。
• ?布局建议?：
  • RSET/RSNS电阻尽量靠近器件引脚
  • 开关二极管靠近DRAIN引脚

?5. 封装与型号?

• ?封装选项?：
  • SOT-23-5（2.9mm×1.6mm）
  • SO PowerPAD-8（4.89mm×3.9mm，支持更高功率）
• ?型号差异?：TPS92411P增加过压保护功能。

?6. 典型应用电路?

• ?120V方案?：三阶LED堆栈（20V/40V/80V），RSET阈值分别设为26V/46V/86V。
• ?230V方案?：采用级联FET设计，堆栈电压40V/80V/160V，RSET阈值49V/89V/169V。

?7. 性能数据?

• 功率因数：典型值>0.95（全电压范围）
• 热阻：SOT-23封装θJA=209.8°C/W，SO PowerPAD封装θJA=58.6°C/W

?8. 文档支持?

• 提供PSpice/TINA-TI仿真模型及设计工具（如SLVC579/SLVC580）。
