?TPS92661-Q1 高亮度LED矩阵管理器技术文档总结

TPS92661 器件是一款紧凑、高度集成的解决方案，用于汽车前照灯等应用中的大型高亮度 LED 阵列的分流 FET 调光。

TPS92661器件包括一个 12 开关串联阵列，用于旁路串中的单个 LED 和一个用于控制的串行通信接口 并由主微控制器管理。
*附件：tps92661-q1.pdf

板载电荷泵轨可浮动至高于GND67 V，提供LED旁路开关栅极驱动。低导通电阻 （R DS（开） ）可最大限度地减少导通损耗和功耗。

TPS92661器件包含一个用于串行通信的多点通用异步接收器发射器 （UART）。灯串中每个单独的 LED 的导通和关断时间是可编程的。PWM频率为： 通过内部寄存器进行调节，多个器件可以同步到 相同的频率和相位。

TPS92661 器件具有 LED 开路保护以及开路和短路功能 通过串行接口报告 LED 故障。

TQFP 封装具有馈通拓扑结构，可轻松布线

特性

• 12 系列 LED 旁路开关
• 多点 UART 通信接口
• 可编程 10 位 PWM 调光
  • 单独的开启和关闭时间
  • 固有的相移能力
  • 设备到设备同步
• LED 开路/短路检测和保护
  • 故障报告
• AEC-Q100 1 级
• 热增强封装
  • 48引脚、TQFP、裸焊盘封装

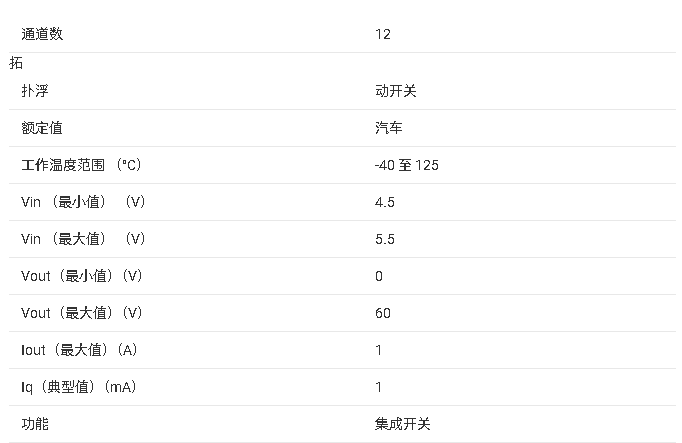

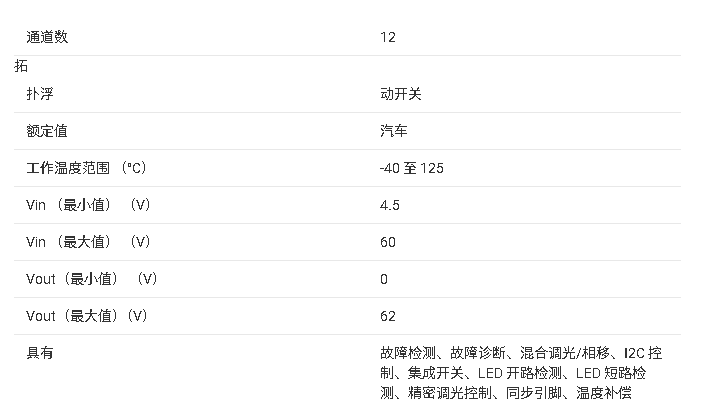

参数

?1. 产品概述?
TPS92661-Q1是一款专为汽车前照灯系统设计的高亮度LED矩阵管理芯片，具有12路串联LED旁路开关，支持多通道PWM调光、开路/短路检测保护及UART通信接口。关键特性包括：

• ?12路独立控制?：每路支持10位PWM调光，可编程开关时序。
• ?通信接口?：多节点UART协议，最多支持8个设备级联（共96颗LED）。
• ?保护机制?：集成LED开路/短路检测，故障状态可通过寄存器上报。
• ?汽车级认证?：符合AEC-Q100 Grade 1标准，工作温度范围-40°C至125°C。

?2. 核心功能?

• ?动态调光?：支持相位偏移控制，降低输入电流纹波。
• ?故障保护?：自动旁路故障LED，确保其他通道正常工作。
• ?同步控制?：支持多设备PWM时钟同步，减少显示闪烁。
• ?低功耗设计?：开关导通电阻典型值225mΩ，降低系统损耗。

?3. 应用场景?

• ?自适应汽车前照灯?：实现动态光束形状调整。
• ?高亮度LED矩阵系统?：如像素级控制的照明应用。

?4. 硬件设计要点?

• ?电源管理?：需5V供电（VIN），内置3.3V LDO（VCC），兼容3.3V/5V MCU接口。
• ?布局建议?：采用单层金属芯PCB，缩短LED与芯片距离以减少寄生参数。
• ?热管理?：θJB热阻6.1°C/W，需确保散热设计满足结温≤150°C。

?5. 寄存器与通信?

• ?寄存器映射?：包含LED开关时序（LEDxON/LEDxOFF）、使能控制（ENON/ENOFF）及故障状态寄存器。
• ?UART协议?：固定波特率（CLK/16），支持CRC-16校验与多设备寻址（ADR0-2引脚配置）。

?6. 典型设计示例?

• ?12 LED@1.1A?：总功耗44W，芯片开关损耗4.1W（R_ALL(on)=3.4Ω）。
• ?6 LED@1.5A?：未使用的LED通道需外部短路以降低功耗。

?7. 封装与订购?

• 48引脚HTQFP封装（PHP），带散热焊盘。
• 工作温度范围-40°C至125°C，符合汽车可靠性要求。

?文档完整覆盖芯片功能、电气特性、应用设计及寄存器配置细节，适用于汽车照明系统的硬件开发参考。
