?TPS92663-Q1 高亮度LED矩阵管理器芯片总结报告

TPS92663-Q1 LED 矩阵管理器设备通过提供单独的像素级 LED 控制来实现完全动态的自适应照明解决方案。

该器件包括三个串联集成开关的两个子串，用于旁路单个 LED。单个子字符串允许器件接受单个或多个电流源。它还允许两个开关并联以绕过大电流 LED。
*附件：tps92663-q1.pdf

主微控制器可用于通过多点通用异步接收器发射器 （UART） 串行接口控制和管理 TPS92663-Q1 器件。串行接口支持使用 CAN 收发器来获得更强大的物理层。应用程序可以在同一总线上使用 TPS92663-Q1 设备和 TPS92662-Q1 设备。

具有两个多路复用输入的设备上 8 位 ADC 可用于系统温度补偿，并用于测量允许 LED 分档和编码的分档值。

内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。低导通电阻 （R DS（开） ）可最大限度地减少导通损耗和功耗。

串中每个单独 LED 的相移和脉冲宽度是可编程的。该器件使用内部寄存器来调节PWM频率。可以同步多个设备。PWM调光作期间的开关转换具有可编程的压摆率，以减轻EMI问题。

该器件具有具有可编程阈值的开路 LED 保护功能。串行接口报告LED开路和LED短路故障。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 器件温度等级 1：–40°C 至 125°C，T一个
  • 设备 HBM 分类级别：H1C
  • 设备 CDM 分类级别：C5
• 输入电压范围：4.5 V 至 60 V
• 六个集成旁路开关
  • 三个系列开关的两个子串
  • 开关两端 20 V（最大值）
  • 62 V（最大值）切换到 GND
• 多点 UART 通信接口
  • 多达 16 个可寻址设备
  • 与TPS92662集成在同一总线上
• 与 CAN 物理层兼容
  • 电缆线束中的最小电线数量
• 8位ADC，带两个多路复用器输入
• 晶体振荡器驱动器
• 可编程 10 位 PWM 调光
  • 单个相移和脉冲宽度
  • 设备到设备同步
• LED开路和短路检测与保护

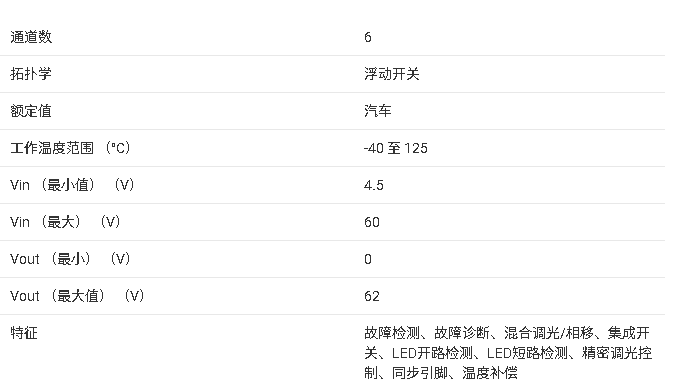

参数

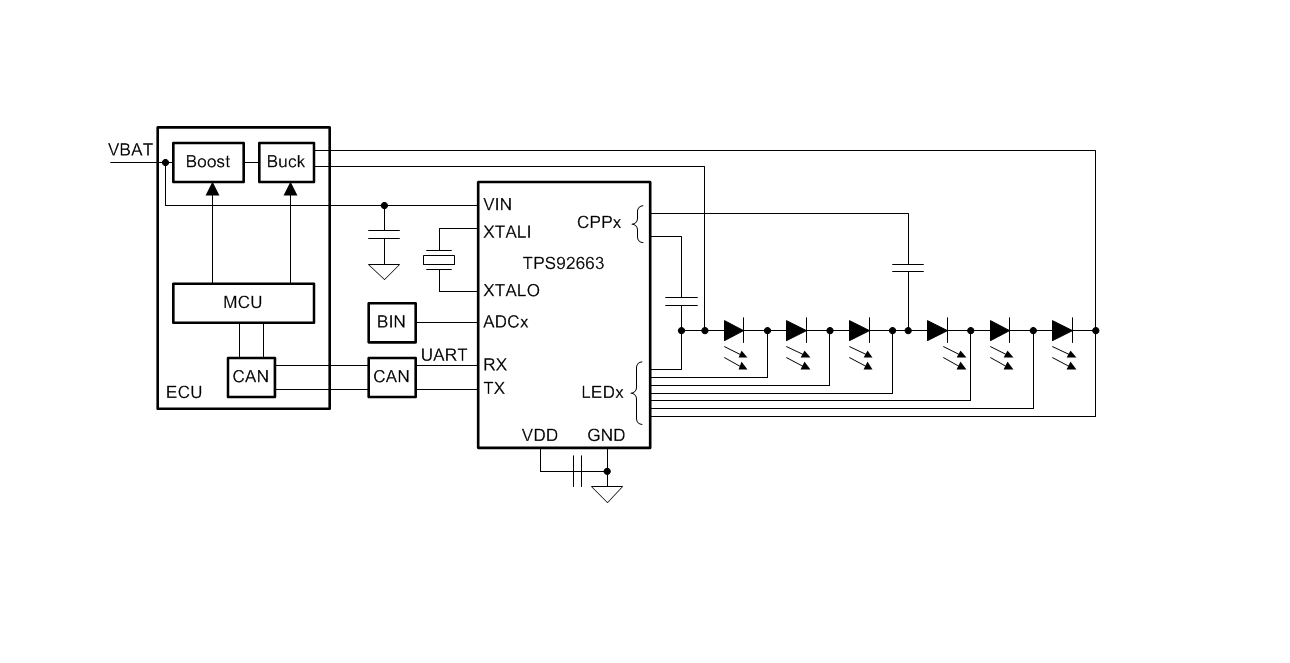

方框图

?1. 核心特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度），具备HBM H1C和CDM C5级ESD防护。
• ?宽电压输入?：4.5V至60V输入范围，支持汽车电池直接供电。
• ?集成化设计?：包含6个旁路开关（分为两组，每组3个串联），支持20V开关耐压和62V对地耐压。
• ?通信接口?：多节点UART接口，支持最多16个可寻址设备，兼容CAN物理层以减少线束数量。
• ?诊断功能?：8位ADC带两路MUX输入，支持LED开/短路检测与保护，故障信息可通过串口上报。

?2. 关键应用场景?

• ?汽车前照灯系统?：支持自适应远光灯（ADB）和无眩光远光灯功能。
• ?高亮度LED矩阵控制?：实现像素级动态调节，如动画转向灯或区域照明。

?3. 技术亮点?

• ?灵活驱动架构?：允许单/多电流源输入，并联开关可驱动大电流LED。
• ?精准调光?：10位PWM调光，可编程相位偏移和脉宽，支持多设备同步。
• ?EMI优化?：可编程开关转换速率以降低电磁干扰。

?4. 封装与生产信息?

• ?封装类型?：24引脚HTSSOP（PWP），尺寸7.7mm×4.4mm。
• ?环保认证?：符合RoHS标准，采用NIPDAU无铅镀层。
• ?工作温度?：工业级-40°C至125°C。

?5. 配套资源?

• ?开发支持?：提供TI E2E工程师社区、设计工具和技术文档更新订阅服务。
• ?参考设计?：包含Boost-Buck电源架构示例，支持MCU通过CAN/UART控制。

该器件通过集成化设计显著简化了汽车LED矩阵系统的开发，其动态调光能力和故障诊断特性特别适合智能车灯应用场景。
