?TPS92663A-Q1 高亮度LED矩阵管理器技术文档总结

TPS92663A-Q1 LED 矩阵管理器设备通过提供单独的像素级 LED 控制来实现完全动态的自适应照明解决方案。

该器件包括三个串联集成开关的两个子串，用于旁路单个 LED。单个子字符串允许器件接受单个或多个电流源。它还允许两个开关并联以绕过大电流 LED。
*附件：tps92663a-q1.pdf

主微控制器通过多点通用异步接收器发射器 （UART） 串行接口控制和管理 TPS92663A-Q1 器件。串行接口支持使用 CAN 收发器来获得更强大的物理层。应用程序可以在同一总线上使用 TPS92663A-Q1 设备和 TPS92662A-Q1 设备。

具有两个多路复用输入的器件上 8 位 ADC 可用于系统温度补偿，并用于测量允许 LED 分档和编码的分档值。

内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。低导通电阻 （R DS（开） ）可最大限度地减少导通损耗和功耗。

串中每个单独 LED 的相移和脉冲宽度是可编程的。该器件使用内部寄存器来调节PWM频率。可以同步多个设备。PWM调光作期间的开关转换具有可编程的压摆率，以减轻EMI问题。该器件具有具有可编程阈值的开路 LED 保护功能。串行接口报告 LED 开路或短路 LED 故障。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 器件温度等级 1：–40°C 至 125°C T一个
  • 设备 HBM 分类级别：H1C
  • 设备CDM分类等级：C5
• 输入电压范围：4.5 V 至 60 V
• 六个集成旁路开关
  • 三个串联开关的两个子串
  • 开关两端 20V（最大值）
  • 62V（最大值）开关至GND
• 多点UART通讯接口
  • 多达 16 个可寻址设备
  • 与 TPS92662A-Q1 集成在同一总线上
• 兼容CAN物理层
  • 电缆线束中的最小电线数量
• 8位ADC，带两个MUX输入
• 晶体振荡器驱动器
• 可编程 10 位 PWM 调光
  • 单独的相移和脉冲宽度
  • 设备到设备同步
• LED开路和短路检测与保护

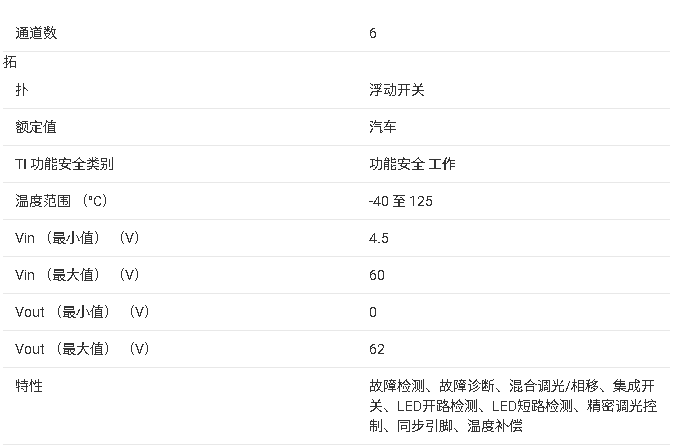

参数

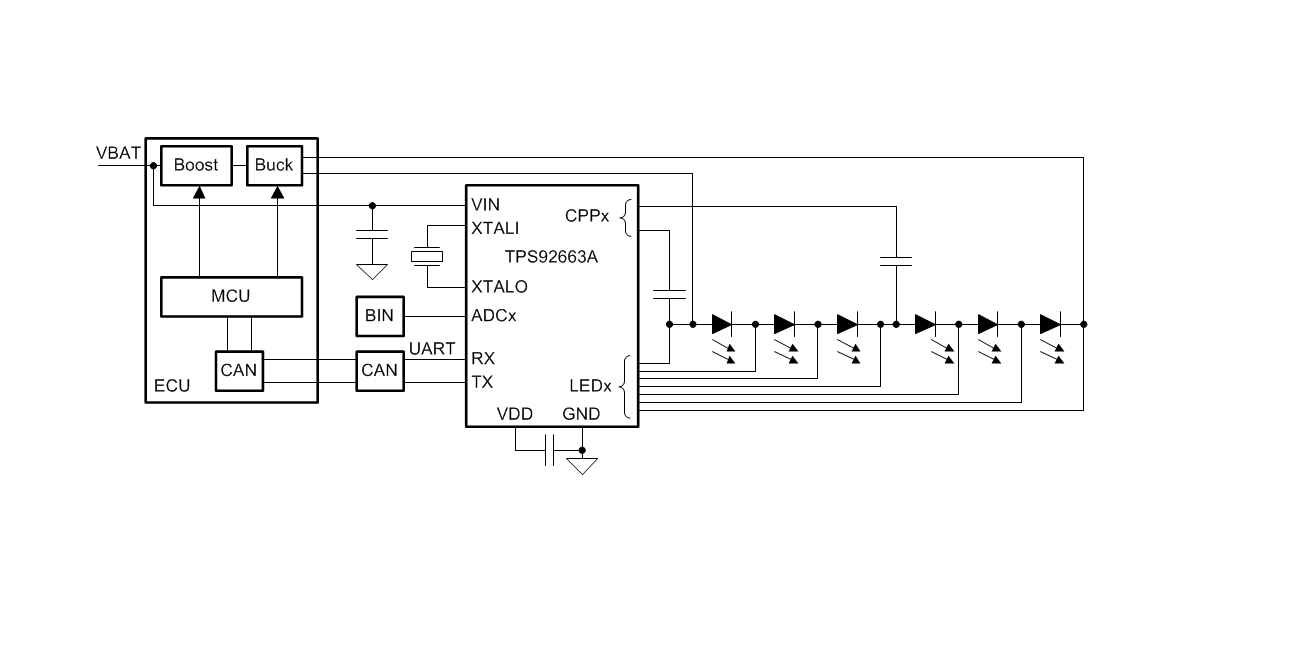

方框图

?1. 产品概述?
TPS92663A-Q1是德州仪器（TI）推出的汽车级高亮度LED矩阵管理芯片，专为汽车前照灯系统设计，支持像素级动态控制。通过集成多路旁路开关和通信接口，实现自适应远光灯（ADB）、无眩光远光及动态日行灯等功能。

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C）。
• ?宽电压输入?：4.5V至60V工作范围，支持汽车电源环境。
• ?集成开关?：6个旁路开关（分两组，每组3个），支持20V耐压和62V对地耐压。
• ?通信接口?：多节点UART接口，兼容CAN物理层，最多支持16个设备级联。
• ?诊断功能?：LED开路/短路检测及保护，故障通过串口上报。
• ?PWM调光?：10位可编程调光，支持相位偏移和同步控制。

?3. 应用场景?

• 自适应汽车前照灯系统（如矩阵式LED大灯）。
• 动态转向灯、动画日行灯效果。
• 高亮度LED阵列的精准控制。

?4. 技术亮点?

• ?灵活配置?：支持单/多电流源输入，可并联开关驱动大电流LED。
• ?低功耗设计?：低导通电阻（RDS(on)）减少功耗。
• ?EMI优化?：可编程开关转换速率以降低电磁干扰。
• ?辅助功能?：内置8位ADC用于温度补偿和LED分档检测。

?5. 封装与生产信息?

• ?封装型号?：HTSSOP-24（PWP），尺寸7.7mm×4.4mm。
• ?环保合规?：符合RoHS标准，采用无铅镀层（NIPDAU）。
