?TPS92662A-Q1 高亮度LED矩阵管理器技术文档总结

TPS92662A-Q1 LED 矩阵管理器器件通过提供单独的像素级 LED 控制，实现全动态自适应照明解决方案。该器件包括三个串联集成开关的四个子串，用于旁路单个 LED。单个子字符串允许器件接受单个或多个电流源。

TPS92662A-Q1 具有可编程 Pierce 晶体振荡器驱动器。通过根据石英晶体或陶瓷谐振器制造商的建议选择驱动器强度来实现最佳性能。该器件还集成了一个可选的驱动强度时钟缓冲器。时钟信号产生的上升和下降时间以及EMI通过改变时钟缓冲器的驱动强度来控制。必要时，可以禁用时钟缓冲器，以消除时钟信号产生的噪声，并提供最低的EMI性能。
*附件：tps92662a-q1.pdf

TPS92662A-Q1 支持多点通用异步接收器发射器 （UART） 串行接口，并与 TPS92662-Q1 和 TPS92663-Q1 器件兼容。我^2^C 通信接口可用于读取和写入可以存储系统校准数据的外部 EEPROM。

具有两个多路复用输入的板载 8 位 ADC 可用于系统温度补偿，并用于测量允许 LED 分档和编码的分档值。

内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。低导通电阻 （R DS（开） ）可最大限度地减少导通损耗和功耗。

TPS92662A-Q1 和 TPS92662-Q1 都集成了相同的寄存器设置，用于对串中每个单独 LED 的相移和脉冲宽度进行编程，并报告 LED 开路和短路故障。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境工作温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C5
• 输入电压范围：4.5 V 至 60 V
• 12 集成旁路开关
• 多点UART通讯接口
  • 与 TPS92662-Q1 和 TPS92663-Q1 设备兼容
  • 兼容CAN物理层
• 具有两个多路复用输入的八位ADC
• 可编程晶体振荡器驱动器和时钟缓冲器强度
  • 改进的辐射和传导 EMI 性能
• 外部EEPROM I^2^C接口
• 可编程 10 位 PWM 调光
• LED开路和短路检测与保护
• 通过时分复用支持超过 12 个 LED 串的多 LMM 同步

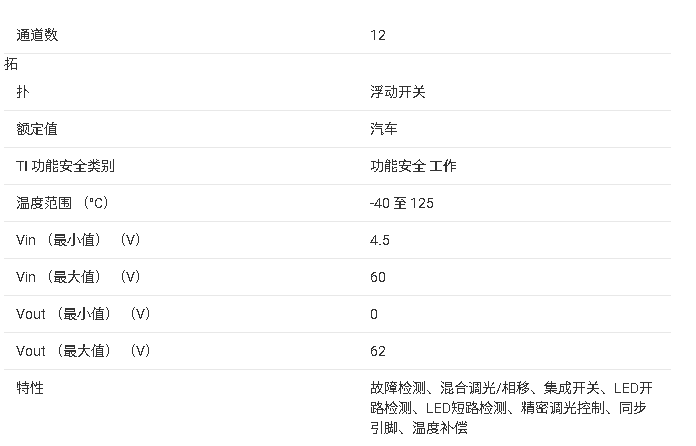

参数

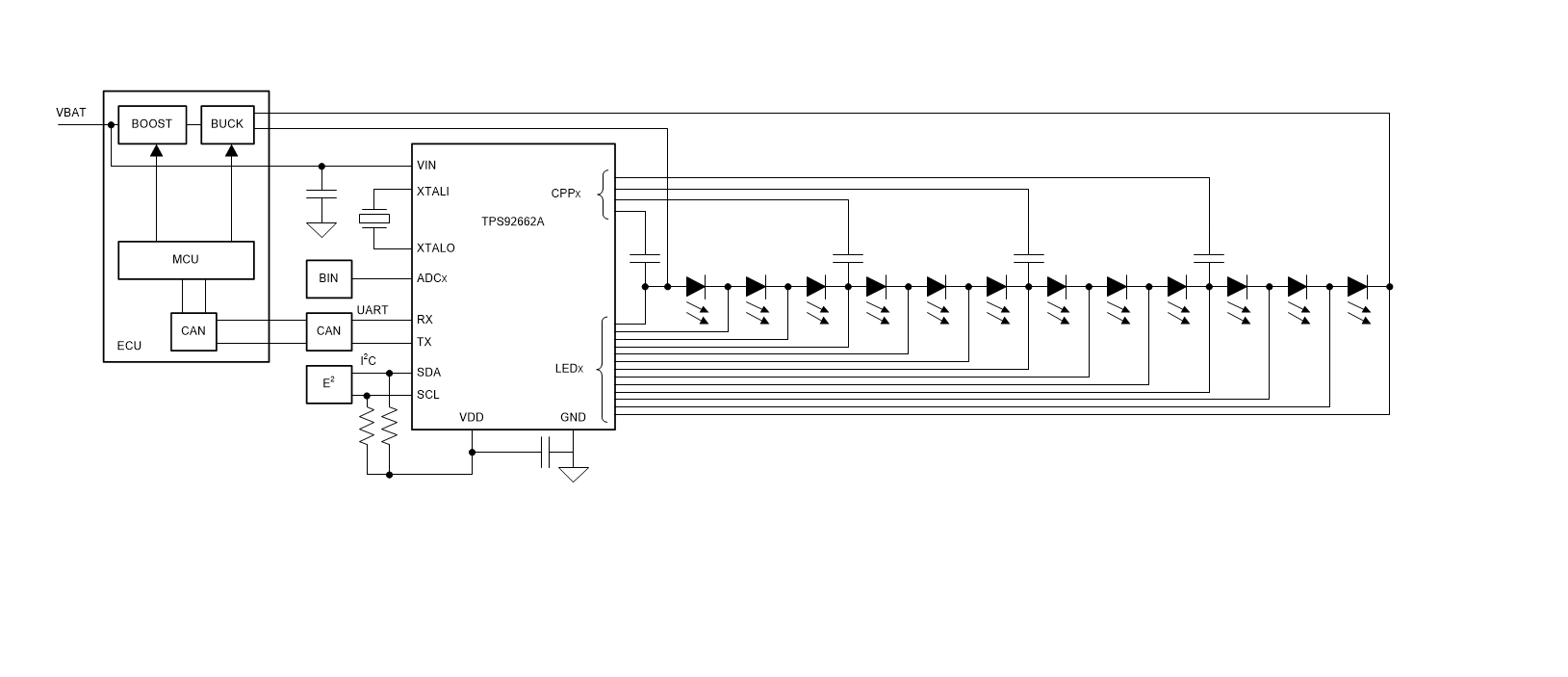

方框图

1. ?产品特性?
   • 符合汽车级AEC-Q100标准（Grade 1，工作温度-40°C至125°C）
   • 宽输入电压范围：4.5V至60V
   • 集成12路旁路开关
   • 支持多设备兼容的UART通信接口（兼容TPS92662-Q1/TPS92663-Q1及CAN物理层）
   • 8位ADC带双复用输入，支持温度补偿和LED分档检测
   • 可编程晶体振荡器驱动器和时钟缓冲强度，优化EMI性能
   • 支持10位PWM调光及LED开路/短路保护
   • 通过时分复用实现多设备同步控制（超12路LED串）
2. ?典型应用?
   • 汽车前照灯系统
   • 自适应远光灯（ADB）或防眩目远光
   • 序列转向灯/动态日间行车灯
3. ?核心功能描述?
   • 通过4组3串联LED子串结构实现像素级动态控制，支持单/多电流源输入。
   • 可编程皮尔斯晶体振荡器驱动，可根据晶体厂商建议调整驱动强度以优化性能。
   • 时钟缓冲器强度可调，通过控制信号边沿降低EMI，必要时可关闭以消除时钟噪声。
   • 内置电荷泵为LED旁路开关提供栅极驱动电压，低导通电阻（RDS(on)）减少功耗。
   • 支持通过UART/I2C接口与外部EEPROM通信，存储系统校准数据。
