TPS92682-Q1 是一款具有 SPI 通信接口的双通道峰值电流模式控制器。该器件可编程为在恒压（CV）或恒流（CC）模式下运行。

在 CV 模式下，TPS92682-Q1 可以编程为作为两个独立或双相升压稳压器运行。输出电压可以使用外部电阻分压器和SPI可编程8位DAC进行编程。
*附件：tps92682-q1.pdf

在CC模式下，该器件设计为支持双通道升压或降压LED驱动器拓扑。LED 电流可以使用模拟或 PWM 调光技术独立调制。使用可编程 8 位 DAC 获得超过 28：1 范围的模拟调光。LED电流的PWM调光是通过直接调制具有所需占空比的PWM输入引脚，或使用SPI可编程的10位PWM计数器来实现的。可选的PDRV栅极驱动器输出可用于驱动外部P沟道系列MOSFET。

TPS92682-Q1集成了先进的SPI可编程诊断和故障保护机制，包括：逐周期电流限制、输出过压和欠压保护、ILED过流保护和热警告。该器件还包括每个通道的漏极开路故障指示器输出。

TPS92682-Q1 包括一个 LH 引脚，当拉高时，会启动跛行归位（LH）状态。在LH模式下，器件使用一组单独的SPI编程寄存器。

特性

符合 AEC-Q100 1 级标准
功能安全功能
- 可用于帮助功能安全系统设计的文档
宽输入电压范围：4.5 V 至 65 V
± –40°C 至 150°C 结温范围内的 4% LED 电流精度
SPI通讯接口
SPI 可编程特性：
- 扩频可改善 EMI
- 软启动时序
- ILED 电流和输出电压设置
- 电流限制、过压、故障定时器
- 单相与双相
- CV 和 CC 模式配置
双通道峰值电流模式（PCM）控制器
低输入失调轨到轨电流检测放大器
模拟调光
外部串联 FET PWM 调光，集成 P 沟道驱动器接口
- 超过 1000：1 PWM 调光范围
每个通道的漏极开路故障标志指示器
高达 1 MHz 的可编程开关频率，具有外部时钟同步功能
全面的可编程故障保护电路
采用 VQFN 封装的可润湿侧翼

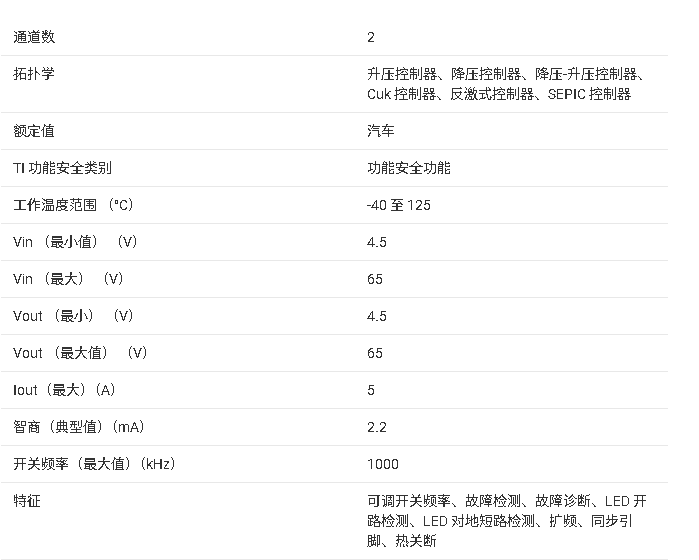

参数

方框图

?1. 产品概述?

?型号?：TPS92682-Q1
?特性?：
- AEC-Q100 Grade 1认证，支持功能安全设计。
- 宽输入电压范围：4.5V至65V，LED电流精度±4%（-40°C至150°C）。
- 双通道峰值电流模式（PCM）控制器，支持恒压（CV）和恒流（CC）模式。
- 集成SPI接口，可编程功能包括频谱扩展、软启动时序、电流/电压设置、故障保护等。
- 支持模拟/PWM调光（>1000:1调光范围），内置10位PWM计数器。

?2. 关键功能?

?双模式操作?：
- ?CV模式?：可配置为独立或双相Boost稳压器，输出电压通过电阻分压器和8位DAC编程。
- ?CC模式?：支持升压/降压LED驱动拓扑，电流可通过8位DAC或外部PWM信号调节。
?保护机制?：
- 全面的可编程故障保护（过流、过压、欠压、热警告/关断等）。
- 故障引脚（FLT1/FLT2）输出，支持非锁存或锁存模式。
?SPI控制?：通过4线SPI总线配置寄存器，实现参数调整和状态监控。
