TPS75100 低压差、双组 LED 驱动器技术文档总结

TPS7510x 线性低压差 （LDO） 匹配 LED 电流源针对低功耗键盘和导航板 LED 背光应用进行了优化。该器件为多达四个不匹配的 LED 提供恒定电流，这些 LED 分为两组，每个 LED 组采用共阴极拓扑结构，每个 LED 组有两个 LED。如果没有外部电阻，电流源默认为出厂可编程的预设电流电平，精度为±0.5%（典型值）。可选的外部电阻可用于将初始亮度设置为用户可编程的值，精度更高。通过在每个使能引脚上输入脉宽调制 （PWM） 信号，可以将亮度从关闭到全亮度变化（ENx，其中 x 表示 LED 组 A 或 B）。每个组都有独立的使能和亮度控制，但电流匹配是同时对所有四个通道进行的。输入电源范围非常适合单节锂离子电池电源，TPS7510x 每个 LED 可提供高达 25 mA 的电流。
*附件：tps75100.pdf

不使用内部开关信号，消除了麻烦的电磁干扰 （EMI）。TPS7510x 采用超小型、9 引脚、0.4 mm 球距晶圆芯片级封装 （WCSP） 和 2.50 mm × 2.50 mm 10 引脚 WSON 封装，提供非常紧凑的整体解决方案尺寸，非常适合移动手机和便携式背光应用。该器件完全指定在 T J = –40°C 至 +85°C。

特性

• 稳压输出电流，具有2%的LED对LED匹配
• 在公共阴极拓扑中驱动多达四个 LED，每个 LED 的电流为 25 mA
• 28 mV 典型压差扩展了锂离子电池应用的可用电源范围
• 使用 PWM 信号进行亮度控制
• 两个 2-LED 组，每个组具有独立的使能和 PWM 亮度控制
• 无内部开关信号 — 消除EMI
• 默认 LED 电流消除外部元件
  • 默认值为 3 mA 至 10 mA（以 1 mA 为增量），使用创新的工厂 EEPROM 编程
  • 可选的外部电阻可用于高精度、用户可编程电流
• 过流和过温保护
• 提供晶圆芯片级封装
  或 2.50 mm × 2.50 mm WSON-10

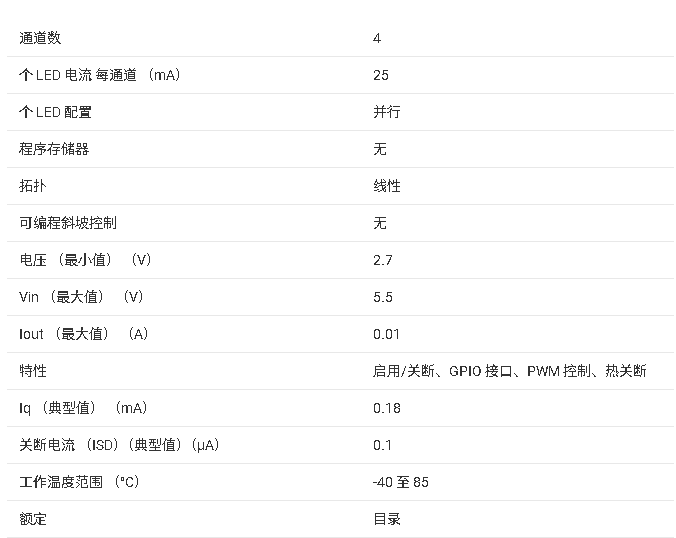

  参数

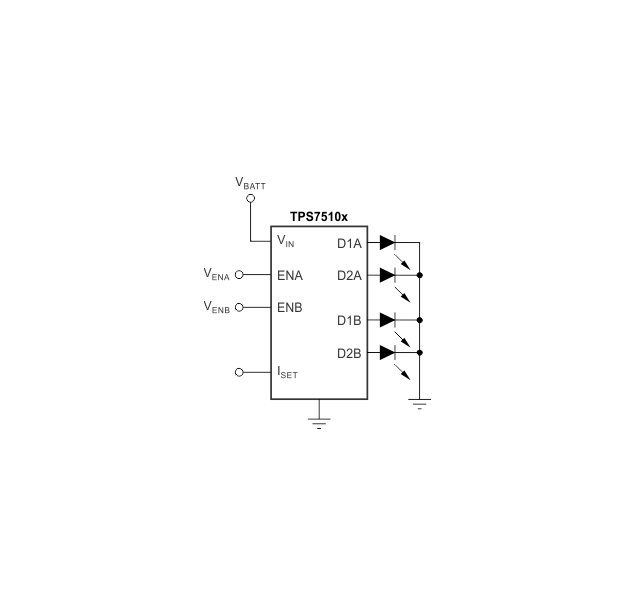

方框图

?1. 产品概述?

• 型号：TPS75100/TPS75103/TPS75105
• 类型：低压差线性(LDO)匹配LED电流源
• 主要应用：手机键盘背光、PDA/智能手机显示屏、彩色LED驱动

?2. 核心特性?

• 驱动能力：支持4个LED（2组×2个），每组独立控制
• 电流匹配精度：±2% LED间匹配（典型值）
• 超低压差：28mV典型值（5mA时）
• 亮度控制：支持PWM调光（最小33μs脉宽）
• 默认电流：3-10mA可编程（1mA步进）
• 封装：2.5×2.5mm WSON-10或1.2×1.2mm WCSP-9

?3. 关键参数?

• 输入电压：2.7-5.5V（适合单节锂电池）
• 每路输出：最大25mA
• 效率特性：无开关噪声（EMI优化）
• 保护功能：过流/过热保护（165℃关断）

?4. 设计亮点?

• 双控制模式：
  • 工厂预设电流（免外部元件）
  • 外接电阻精密调节
• 创新调光方案：
  • 独立ENx使能控制
  • PWM占空比直接控制亮度
• 热管理：
  • 结温范围：-40℃~85℃
  • 65.3°C/W热阻（WSON封装）

?5. 典型应用电路?

• 拓扑结构：共阴极连接
• 推荐布局：
  • 必须焊接散热焊盘
  • 无需外部电容
• 设计公式：
  LED电流 = (1.225V/RSET) × 420

?6. 版本演进?

• 最新修订：2016年11月（Rev.J）
• 主要更新：新增热参数表/应用章节/封装更名

文档包含完整电气特性表、典型曲线图和封装尺寸图，适用于便携设备背光系统的紧凑型设计。
