?TPS92660双通道LED驱动器技术文档总结

该TPS92660是一个双输出LED驱动器，具有一次可编程（OTP）ROM和 我^2^用于 LED 电流调整的 C 接口。当前的修剪提供了一种方法 LED 灯具制造商以一致的流明输出生产 LED 照明灯具，而无需 分档 LED。

该器件的一个输出是非同步降压控制器，用于调节 更高功率白光 LED 的电流。该器件的另一个输出是线性稳压器控制器 用于调节低功率红色LED的电流。该TPS92660用于以下应用 通过将白色 LED 与红色 LED 混合来控制 CCT（相关色温）LED 灯。
*附件：tps92660.pdf

该器件采用 20 引脚 TSSOP 裸焊盘封装。

特性

• 输入电压：高达 80 V
• 双输出LED电流控制器
• 通过一次性可编程 （OTP） ROM 调整 LED 电流，带 I^2^C接口
• 可调节的 SADJ 和 LADJ 引脚，用于每个 LED 灯串的 PWM 调光
• 输入欠压锁定和输出过压保护
• 启用开/关
• 精确的3.0V基准电压

• 95% 效率

• 热关断保护
• 20引脚TSSOP裸焊盘封装

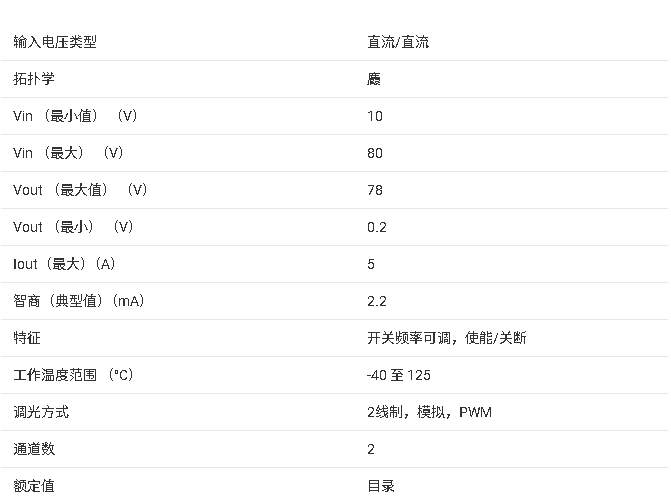

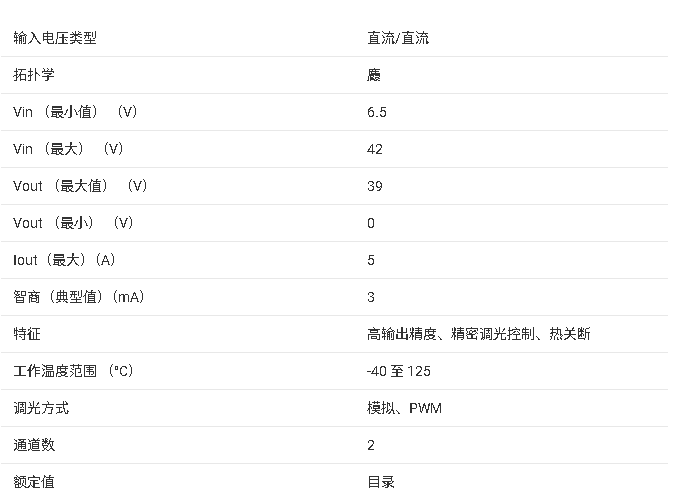

参数

方框图

?1. 产品概述?
TPS92660是德州仪器（TI）推出的双输出LED驱动控制器，集成I2C接口和一次性可编程（OTP）ROM电流调节功能，专为专业照明、工业/商业照明及通用照明设计。其核心特性包括：

• ?双通道输出?：非同步降压控制器（驱动高功率白光LED） + 线性稳压控制器（驱动低功率红光LED），支持CCT（相关色温）调光。
• ?输入电压范围?：8.6V至80V，效率>95%。
• ?封装?：20引脚TSSOP带裸露焊盘（PWP），工作温度-40°C至125°C。

?2. 关键功能?

• ?电流调节?：通过I2C接口编程OTP ROM，实现LED电流微调（±20%可调范围），无需LED分选。
• ?调光控制?：
  • ?模拟/PWM调光?：SADJ（降压控制器）和LADJ（线性控制器）引脚支持0.1V-2.5V模拟输入或外部PWM信号（500Hz固定频率）。
  • ?保护机制?：输入欠压锁定（UVLO）、输出过压保护（OVP）、热关断（阈值165°C）。
• ?参考电压?：提供3.0V精确参考电压，用于次级侧控制电路。

?3. 电气特性?

• ?降压控制器?：
  • 开关频率由外部RT/CT设置（典型200kHz），峰值电流限制275mV（基于MOSFET RDS(on)）。
  • 电流检测基准电压VSW_REF默认202mV（未编程时）。
• ?线性控制器?：
  • 基准电压VLN_REF默认200mV，通过外部MOSFET线性调节LED电流。
• ?I2C接口?：
  • 从机地址28H，支持寄存器读写（STRIM/LTRIM寄存器调节电流，OTP ROM永久存储配置）。

?4. 设计应用?

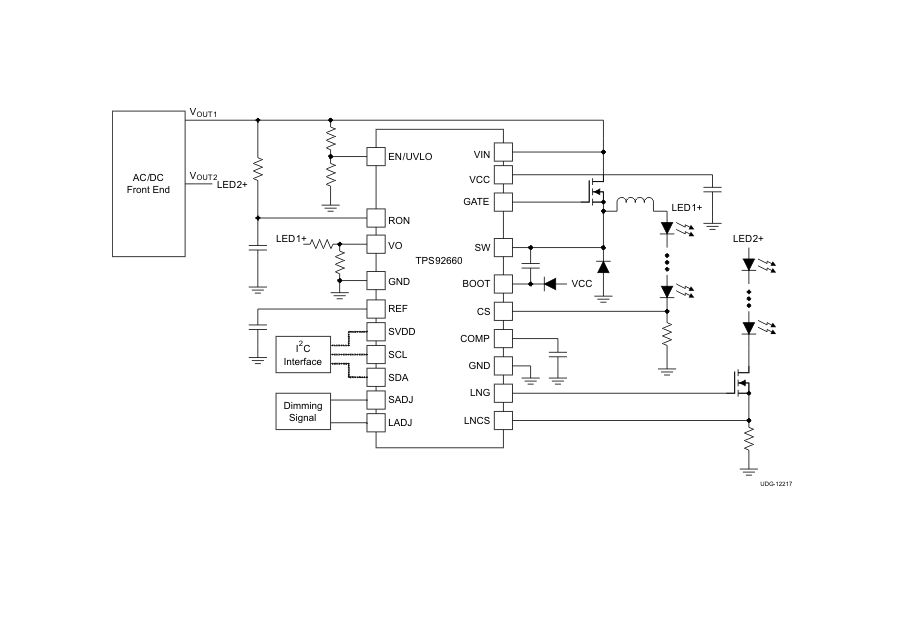

• ?典型电路?：
  • 降压控制器需外接电感（如330?H）、电流检测电阻（RSNS = VSW_REF/ILED）。
  • 线性控制器需串联MOSFET及检测电阻（RSNS_LN = VLN_REF/ILED）。
• ?保护设计?：OVP通过VO引脚电阻分压设置（如60V保护需RVO1=23.2kΩ，RVO2=1kΩ）。

?5. 封装与订购信息?

• ?型号?：TPS92660PWP（管装）、TPS92660PWPR（卷带装）。
• ?环保认证?：RoHS兼容，无铅（Sn）镀层。

?6. 附加资源?

• 数据手册包含典型特性曲线（如效率、UVLO阈值随温度变化）、时序图及寄存器映射表。
• OTP编程流程需25ms写入周期，读取周期在电源启动时自动完成（约50?s）。
