?TPS92518双通道降压LED控制器技术文档总结

TPS92518系列器件是具有SPI通信接口的双通道降压LED电流控制器。串行通信接口为多通道和平台照明驱动模块 （LDM） 应用提供单一通信路径。

该TPS92518采用准滞后控制方法，支持1 kHz至2 MHz的开关频率。这种控制方法可实现卓越的高频分流 FET 调光，还可以处理基于自适应 LED 矩阵的前照灯系统的苛刻动态负载。
*附件：tps92518.pdf

软件可编程 SPI 设定点（精密峰值电流、受控关断时间和输出电压检测）使设计人员能够为多种负载配置开发单个 LED 驱动器解决方案，这些解决方案可以根据未来的 LED 驱动器设计要求快速重新配置。

TPS92518 器件的输入范围高达 42 V。TPS92518HV 是一种高压选项，输入范围高达 65 V。

特性

• 宽输入电压范围 6.5 V 至 65 V
• 两个独立的降压 LED 控制器
  • 高带宽、准滞后控制
  • 可调节的高边感应
  • 直接PWM调光输入
  • 逐周期电流限制
• SPI 通信接口
  • 软件可配置的设定点（8 位）
  • 数字校准和分档
  • 故障监控和报告
• 先进的高精度调光
  • 10,000：1 PWM 调光范围
  • 255：1 模拟调光范围
  • 高频分流 FET 调光

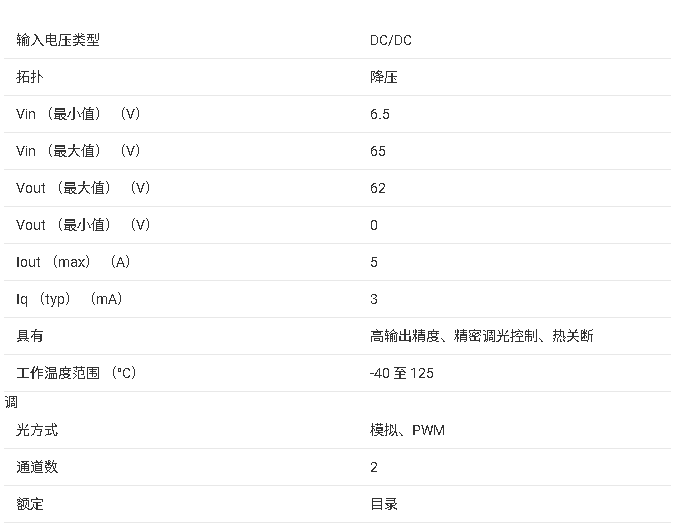

参数

?1. 产品概述?
TPS92518是德州仪器（TI）推出的双通道降压LED电流控制器，集成SPI通信接口，支持模拟/PWM调光。关键特性包括：

• ?宽输入电压?：6.5V至65V（TPS92518HV高电压版本）
• ?双独立通道?：每通道支持高带宽准滞环控制、高侧电流检测、直接PWM调光输入
• ?SPI接口?：可配置峰值电流、数字校准、故障监控
• ?高精度调光?：10,000:1 PWM调光范围，255:1模拟调光范围

?2. 核心功能?

• ?控制架构?：采用准滞环控制方法，支持1kHz至2MHz开关频率，适用于动态负载（如自适应LED矩阵前照灯系统）。
• ?调光模式?：
  • ?PWM调光?：通过PWMx引脚控制，支持高频调光。
  • ?模拟调光?：通过SPI调整LEDx_PKTH_DAC寄存器实现电流阈值控制。
  • ?分流FET调光?：优化矩阵或分流应用，需配置LEDx_MAXOFF_DAC寄存器。
• ?保护机制?：包括BOOT欠压锁定（UVLO）、热关断、循环电流限制及SPI通信错误检测。

?3. 关键参数?

• ?电气特性?：
  • VCC输出电压：7.5V（典型值），最大负载500μA。
  • 峰值电流检测阈值：10mV至265mV（通过LEDx_PKTH_DAC设置）。
  • 热关断温度：175°C（典型值），带10°C迟滞。
• ?时序控制?：
  • 关断时间（tOFF）由LEDx_TOFF_DAC和VLEDx电压共同决定，确保恒定电流纹波。
  • 最大关断时间（tOFF-MAX）通过LEDx_MAXOFF_DAC独立设置。

?4. 应用场景?

• ?通用照明?：如LED驱动模块（LDM）、投影仪。
• ?汽车照明?：支持颜色混合、后市场照明及矩阵式前照灯系统。
• ?工业设计?：单驱动方案适配多负载配置，通过SPI快速重配置。

?5. 设计要点?

• ?布局建议?：
  • 缩短LOOP2（输入电容-二极管- MOSFET-检测电阻）路径以降低EMI。
  • 开关节点（SWx）布局需紧凑，减少寄生电感。
• ?寄存器配置?：
  • 禁止向LEDx_TOFF_DAC或LEDx_MAXOFF_DAC写入0，可能导致器件损坏。
  • 峰值电流寄存器（LEDx_PKTH_DAC）建议设为最大值（255）以提高精度。

?6. 典型应用电路?

• 支持双通道并联输出，实现电流均流（如图30所示）。
• 输入源可直接连接电池或升压级输出，需确保输入纹波不超过10%或3V（取较低值）。

?7. 封装与订购信息?

• ?封装?：24引脚HTSSOP（PWP），带裸露散热焊盘。
• ?工作温度?：-40°C至125°C（TPS92518-Q1车规级版本通过AEC-Q100认证）。

?文档完整版本?：SLUSCR7（2017年5月发布），包含详细寄存器映射、时序图及热性能数据。
