TLV431B 0.5% 精度、低电压、可调精密分流稳压器技术手册

TLV431 器件是一款低压 3 端子可调基准电压源，在适用的工业和商业温度范围内具有指定的热稳定性。输出电压可以通过两个外部电阻器设置为 VREF （1.24V） 和 6V 之间的任何值（参见参数测量信息部分）。这些器件的工作电压（1.24V）低于广泛使用的TL431和TL1431并联稳压器基准电压源。

当与光耦合器一起使用时，TLV431器件是3V至3.3V开关模式电源隔离反馈电路中的理想基准电压源。这些器件的典型输出阻抗为0.25Ω。有源输出电路具有非常尖锐的导通特性，使其成为许多应用中低压齐纳二极管的绝佳替代品，包括板载调节和可调电源。
*附件：tlv431b.pdf

特性

• 低压工作，VREF = 1.24V
• 可调输出电压，VO = VREF 至 6V
• 25°C 时的参考电压容差
  • 0.5% TLV431B
  • 1% 为TLV431A
  • TLV431 为 1.5%
• 典型温度漂移
  • 4mV（0°C 至 70°C）
  • 6mV（–40°C 至 85°C）
  • 11mV（–40°C 至 125°C）
• 低工作阴极电流，80μA（典型值）
• 0.25Ω典型输出阻抗
• 超小型 SC-70 封装的封装比 SOT-23-3 小 40%
• 请参阅TLVH431和TLVH432：
  • 更宽的VKA（1.24V至18V）和IK（80mA）
  • 附加 SOT-89 封装
  • 用于 SOT-23-3 和 SOT-89 封装的多个引脚排列

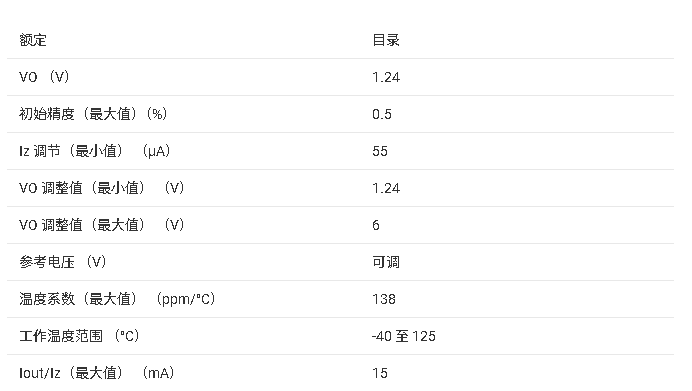

参数

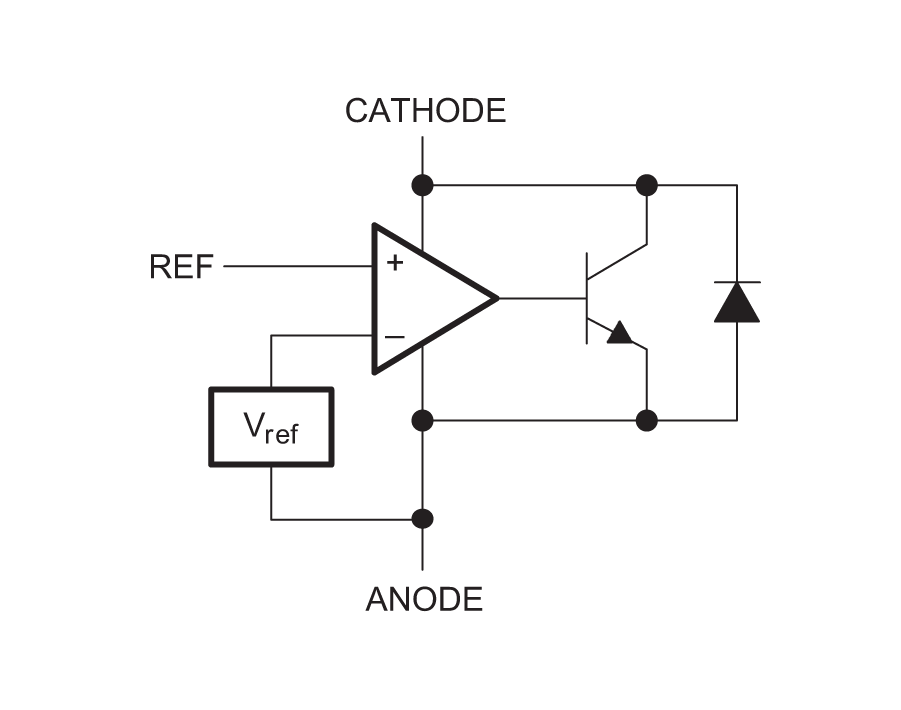

方框图

?1. 产品概述?
TLV431/B/A是德州仪器（TI）推出的低压可调精密并联稳压器，具有以下核心特性：

• ?参考电压?：1.24V（可调至6V），精度分三档：TLV431B（0.5%）、TLV431A（1%）、TLV431（1.5%）。
• ?工作范围?：阴极电压（VKA）1.24V至6V，阴极电流（IK）最小80?A（典型值）。
• ?封装选项?：包括SOT-23、SC-70、SOIC、TO-92等，尺寸超小（如SC-70仅2mm×1.5mm）。

?2. 关键特性?

• ?低温漂?：典型温漂4mV（0°C–70°C），11mV（-40°C–125°C）。
• ?动态阻抗?：0.25Ω（典型值），确保输出电压稳定性。
• ?低功耗?：工作电流低至80?A，适合电池供电场景。
• ?快速响应?：内部放大器提供高增益，支持快速瞬态响应。

?3. 应用场景?

• ?电源管理?：反激式开关电源（SMPS）次级侧稳压、低压线性稳压器。
• ?电压监控?：替代齐纳二极管，用于电压阈值检测。
• ?参考源?：为ADC/DAC提供精密基准电压。

?4. 设计支持?

• ?稳定性?：无需外部电容即可稳定工作，但提供负载电容相位裕度曲线（图5-18至5-21）指导设计。
• ?典型电路?：
  • ?比较器模式?（开环）：参考引脚直接输入，输出逻辑电平。
  • ?稳压器模式?（闭环）：通过电阻分压网络调节输出电压（公式：VO = VREF × (1 + R1/R2) - Iref×R1）。

?5. 版本与选型?

• ?温度范围?：
  • C级（0°C–70°C）、I级（-40°C–85°C）、Q级（-40°C–125°C）。
• ?封装差异?：如SOT-23-3（DBZ）与SC-70（DCK）的尺寸及热阻（RθJA）对比。

?6. 文档结构?

• ?数据手册章节?：涵盖特性、引脚定义、电气参数（绝对最大值、ESD等级）、典型曲线、测试电路、布局示例等。
• ?附录?：包含机械封装信息、订单型号后缀说明（如DBVR表示SOT-23-5封装卷带）。

?7. 重要提示?

• ?稳定性边界?：需避免容性负载过大导致振荡（参考图5-18）。
• ?误差分析?：总精度受电阻容差、温漂及动态阻抗影响，需综合计算（参考SLVA445应用笔记）。

本文档为工程师提供从选型到电路设计的全流程支持，适用于工业、汽车及消费电子领域。
