LM285-1.2 1.235V，–40°C 至 +85°C，微功率基准电压源技术手册

这些微功率、双端、带隙基准电压源的工作电流范围为 10μA，可 20mA 电流范围，具有极低的动态阻抗和良好的温度稳定性。 片上微调提供严格的电压容差。这些器件的带隙基准电压源具有低 噪音和长期稳定性。

该设计使这些器件对容性负载具有特殊的耐受性，因此， 在大多数参考应用中更易于使用。宽动态工作温度范围 适应不同的电流电源，具有出色的调节能力。
*附件：lm285-1.2.pdf

该系列的功耗极低，可用于微功率电路。 这些基准电压源可用于制造便携式仪表、稳压器或通用模拟 电路，电池寿命接近保质期。宽工作电流范围允许它们 用更严格公差的零件替换旧的参考。

特性

• 工作电流范围
  • LM285-1.2：10 μA 至 20 mA
  • LM385-1.2：15 μA 至 20 mA
  • LM385B-1.2：15 μA 至 20 mA
• 1% 和 2% 初始电压容差
• 参考阻抗
  • LM385-1.2：25°C 时最大 1 Ω
  • 所有器件：在整个
    温度范围内最大 1.5 Ω
• 极低的功耗
• 可与行业标准
  LM285-1.2 和 LM385-1.2 互换
  参数

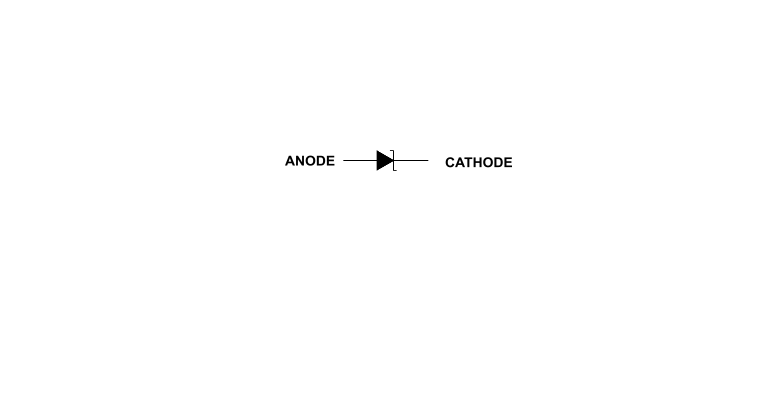

  方框图

?1. 核心特性?

• ?工作电流范围?：
  • LM285-1.2：10μA至20mA
  • LM385-1.2/LM385B-1.2：15μA至20mA
• ?精度?：1%/2%初始电压容差（1.235V典型值）
• ?动态阻抗?：1.5Ω（全温度范围）
• ?超低功耗?：静态电流低至μA级
• ?温度稳定性?：±20ppm/°C（典型值）

?2. 关键参数?

• ?电气特性?：
  • 参考电压范围：1.21V-1.26V（LM385-1.2）
  • 噪声电压：60μV（10Hz-10kHz带宽）
  • 长期稳定性：±20ppm/kHr
• ?封装选项?：
  • SOIC-8、TSSOP-8、TO-92等
  • 工作温度：-40°C至85°C（LM285）/0°C至70°C（LM385）

?3. 应用场景?

• 便携式仪表参考源
• 电池供电系统
• 电流环仪表
• 热电偶冷端补偿
• 面板仪表

?4. 设计优势?

• 带隙基准架构提供低噪声和长期稳定性
• 优异的容性负载耐受性
• 宽动态电流范围兼容多种电源方案
• 可直接替换传统基准源

?5. 典型应用电路?

• 电阻电流源方案：需满足最小工作电流要求
• 恒流源驱动方案：提升精度
• 布局建议：
  • 添加0.1μF陶瓷去耦电容
  • 敏感信号线与数字线隔离
  • 缩短模拟器件布线距离
