LT1004-1.2 1.235V，微功率集成精密基准电压源技术手册

LT1004 微功率基准电压源是一款双端子带隙基准电压源二极管，旨在在极低的工作电流下提供高精度和出色的温度特性。优化设备设计、加工和测试中的关键参数，从而产生以前只能通过选定的单元才能达到的规格。

LT1004 是 LM285 和 LM385 系列基准电压源的引脚对引脚替代品，具有改进的规格。它是一款出色的设备，可用于以前以功耗和微调为代价来实现精度的系统。

该LT1004C的特性是在 0°C 至 70°C 范围内工作。 该LT1004I的工作温度范围为 –40°C 至 85°C。
*附件：lt1004-1.2.pdf

特性

• 初始精度
  • LT1004-1.2 为 ±4 mV
  • LT1004-2.5 为 ±20 mV
• 微功率作
• 工作电流高达 20 mA
• 极低的参考阻抗
• 应用：
  • 便携式仪表参考
  • 便携式测试仪器
  • 电池供电系统
  • 电流环路仪表

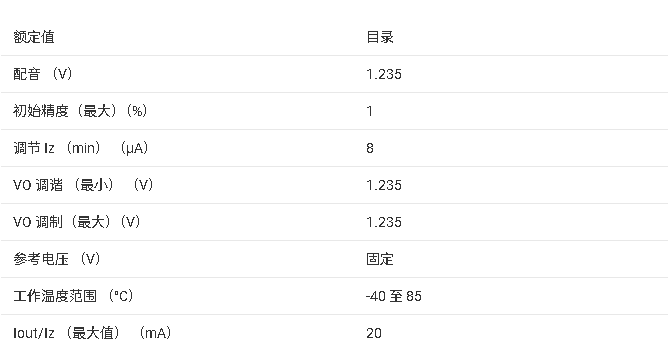

参数

?一、产品概述?
LT1004是德州仪器（TI）推出的两终端带隙基准二极管，包含1.2V（LT1004-1.2）和2.5V（LT1004-2.5）两种型号，具有以下核心特性：

• ?高精度?：初始精度±4mV（1.2V款）/±20mV（2.5V款）
• ?超低功耗?：工作电流最低10μA，支持20mA输出
• ?低温漂?：典型温度系数20ppm/°C
• ?低噪声?：宽带噪声电压60μV（10Hz-10kHz）
• ?应用场景?：便携仪表、电池供电系统、电流环仪器等

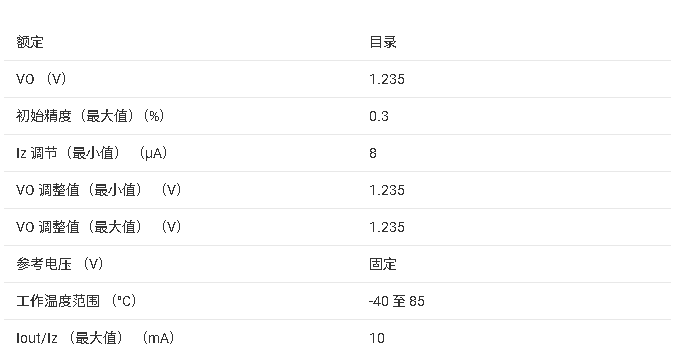

?二、关键参数?

?三、封装与订购信息?

1. ?封装类型?：
   • SOIC-8（D）、TSSOP-8（PW）
2. ?型号示例?：
   • LT1004CD-1-2：商用级1.2V，SOIC封装
   • LT1004IPWR-2-5：工业级2.5V，TSSOP卷带包装

?四、典型应用电路?

1. ?EPROM编程电压生成?（图16）：无需校准，输出21V脉冲
2. ?温度传感器?（图17）：0°C~100°C线性输出，精度±1°C
3. ?微功耗5V基准?（图18）：采用TLC271运放，静态电流极低
4. ?冷端补偿电路?（图21）：适用于热电偶，功耗仅15μA

?五、可靠性数据?

• ?绝对最大额定值?：
  • 反向电流30mA，结温150°C
  • SOIC封装热阻97°C/W
• ?典型曲线?：包含电压-温度特性、噪声频谱、瞬态响应等

?六、设计支持?
文档提供完整的原理图符号、封装尺寸（含焊盘布局建议）及回流焊温度曲线，符合JEDEC MS-012（SOIC）和MO-153（TSSOP）标准。
