?REF29xx系列电压参考芯片技术文档总结

REF29xx 是一款精密、低功耗、低压压差基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF29xx 体积小、功耗低（最大 50 μA），非常适合 便携式和电池供电的应用。REF29xx 不需要负载电容器，但它需要负载电容器 在任何容性负载下都很稳定。

空载时，REF29xx 可在输出电压 1 mV 以内的电源下运行。都 型号指定用于 –40°C 至 125°C 的宽温度范围。
*附件：ref2912.pdf

特性

• 微尺寸封装：SOT-23
• 低压差：1 mV
• 高输出电流：25 mA
• 低温漂移：最高 100 ppm/°C
• 高精度：2%
• 低 I Q ：最大50μA

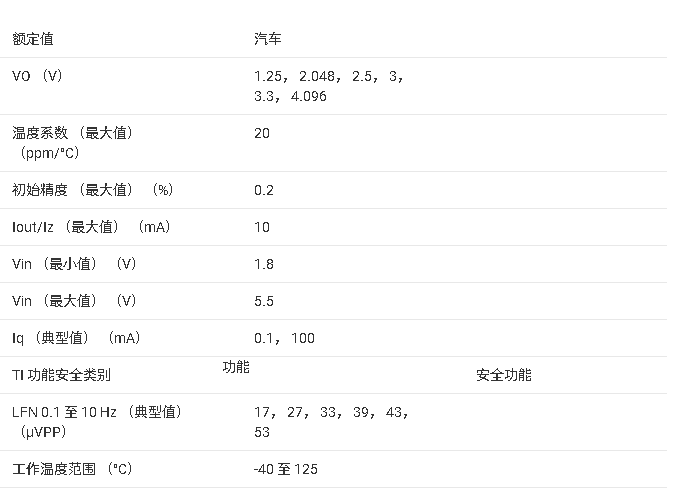

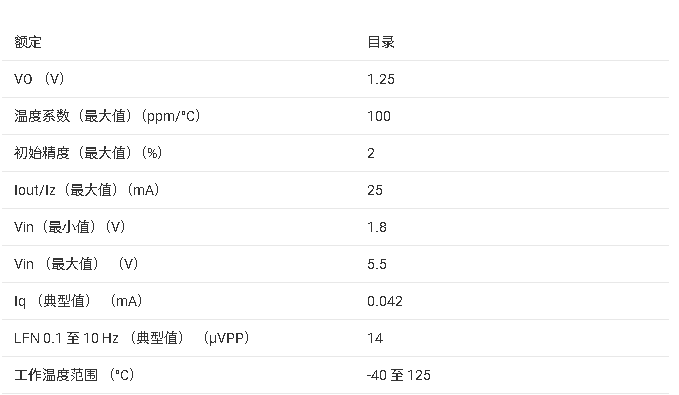

参数

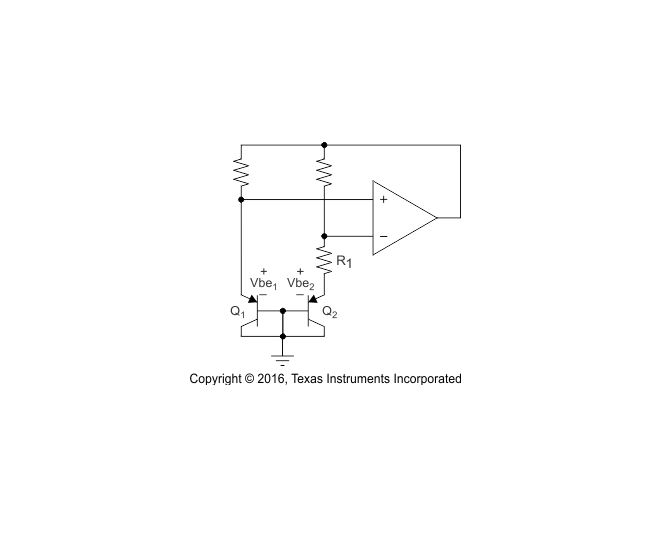

方框图

?1. 产品概述?
REF29xx是德州仪器（TI）推出的精密低功耗CMOS电压参考芯片系列，采用3引脚SOT-23微型封装，包含六种输出电压型号：

• REF2912（1.25V）
• REF2920（2.048V）
• REF2925（2.5V）
• REF2930（3V）
• REF2933（3.3V）
• REF2940（4.096V）

?2. 核心特性?

• ?高精度?：初始精度±2%，温度漂移最大100 ppm/°C
• ?低功耗?：静态电流最大50 ?A
• ?低压差?：最低仅需1 mV压差（空载时）
• ?负载能力?：支持25 mA输出电流
• ?稳定性?：无需负载电容，兼容任意容性负载
• ?宽温工作?：-40°C至125°C

?3. 典型应用场景?

• 便携式/电池供电设备
• 数据采集系统
• 医疗设备
• 手持测试仪器

?4. 关键参数详解?

• ?噪声性能?：0.1-10Hz频段噪声低至14-45 ?VPP（依型号不同）
• ?长期稳定性?：
  • 0-1000小时漂移24 ppm
  • 1000-2000小时漂移15 ppm
• ?热滞回?：典型值25 ppm
• ?封装热阻?：
  • 结到环境（RθJA）：297.3°C/W
  • 结到板（RθJB）：91.7°C/W

?5. 设计注意事项?

• ?电源建议?：需使用≥0.47 ?F的旁路电容
• ?布局指南?：
  • 敏感模拟走线避免与数字信号平行
  • 采用实心接地平面降低EMI
  • 外部元件尽量靠近器件放置
• ?保护措施?：
  • ESD等级：HBM ±4000V，CDM ±1500V
  • 绝对最大输入电压7V

?6. 参考电路示例?

• ?双极性参考电压生成?：通过OPA703运放配合REF2925实现±2.5V输出
• ?ADC前端调理?：结合MSP430的1.25V参考电压设计信号调理电路
