TL4050B50-Q1 汽车精密微功率分流基准电压源数据手册

TL4050-Q1 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。
*附件：tl4050b50-q1.pdf

TL4050-Q1 提供三种初始公差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为应用选择最佳性价比时具有很大的灵活性。TL4050-Q1 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也专为便携式应用而设计。

TL4050x-Q1 特性适用于在 –40°C 至 125°C 的环境温度范围内工作。

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 +125°C
• 固定输出电压为 2.048V、2.5V、4.096V、5V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

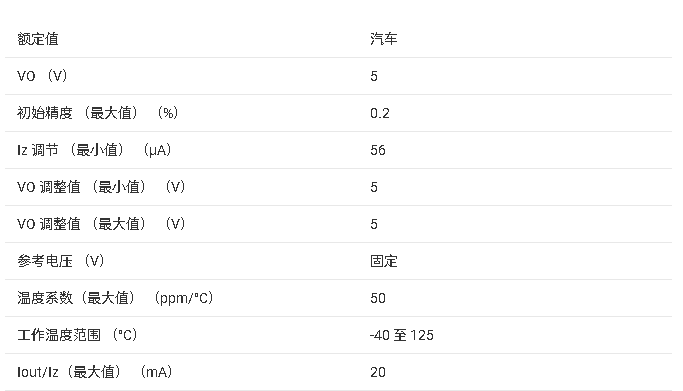

参数

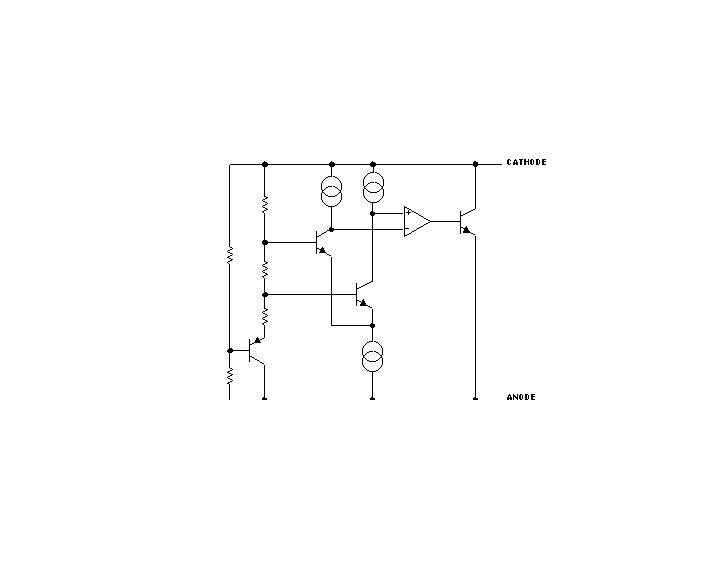

方框图

?1. 产品概述?
TL4050-Q1是德州仪器（TI）推出的AEC-Q100车规级精密并联电压基准芯片系列，提供2.048V、2.5V、4.096V和5V固定输出电压选项，适用于-40°C至125°C宽温环境。其核心特性包括：

• ?高精度?：分A/B/C三档精度等级（A级最高0.1%误差，C级0.5%）。
• ?低噪声?：典型噪声41μVRMS（5V型号为93μVRMS）。
• ?宽工作电流?：60μA（典型）至15mA。
• ?无需输出电容?：全容性负载稳定。

?2. 关键参数?

• ?温度系数?：全系列50ppm/°C（最大值）。
• ?动态阻抗?：低至0.3Ω（1mA时）。
• ?长期稳定性?：1000小时老化漂移120ppm（典型值）。
• ?ESD防护?：HBM 2kV/CDM 500V。

?3. 应用领域?

• 数据采集系统（如12位ADC参考源）
• 汽车电子（符合AEC-Q100 Grade 1认证）
• 精密电源管理
• 电池供电设备

?4. 封装与选型?

• ?封装?：SOT-23-3（DBZ）和SC-70（DCK）两种超小型封装。
• ?型号命名规则?：
  TL4050[精度等级][电压代码]Q1
  示例：TL4050B50-Q1表示B级精度、5V输出的车规型号。

?5. 设计注意事项?

• ?SOT-23-3引脚处理?：Pin3需悬空或连接至Pin2（阳极），以规避寄生二极管效应。
• ?电磁干扰场景?：建议在噪声环境中将SOT-23-3的Pin3接地。
• ?电流计算?：外部限流电阻需满足最小工作电流（45μA）和最大电流（15mA）限制。

?6. 典型应用电路?

• ?ADC/DAC参考源?：如搭配ADS7842实现12位数据采集系统（4.096V型号LSB=1mV）。
• ?并联稳压器?：通过外部电阻配置负载电流与基准电流分配。
