?REF34xx-EP系列电压参考器件技术文档总结

科技绿洲 ? 2025-08-11 11:43 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

REF34xx-EP 器件是一款低温漂移(10 ppm/°C)、低功耗、高精度 CMOS 基准电压源,具有 ±0.05% 的初始精度、低工作电流和低于 95 μA 的功耗。该器件还提供 3.8 μV 的极低输出噪声 P-P /V,这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx-EP采用小型SOT-23封装,为MAX607x和ADR34xx提供了增强的规格和引脚对引脚替代品。REF34xx-EP系列与大多数ADCDAC兼容。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。器件体积小、工作电流低(95 μA)有利于便携式和电池供电的应用。

REF34xx-EP 的额定温度范围为 –55°C 至 125°C。
*附件:ref3433-ep.pdf

特性

  • 初始精度:±0.05%(最大值)
  • 温度系数:10 ppm/°C(最大值)
  • 输出电流:±10 mA
  • 低静态电流:95 μA(最大值)
  • 宽输入电压:12 V
  • 输出 1/f 噪声(0.1 Hz 至 10 Hz):3.8 μV 聚丙烯 /V
  • 小尺寸 6 引脚 SOT-23 封装
  • 出色的长期稳定性 25 ppm/1000 小时
  • 支持国防、航空航天和医疗应用:
    • 受控基线
    • 一个装配/测试站点
    • 一个制造现场
    • 提供扩展(–55°C 至 125°C)温度范围
    • 延长产品生命周期
    • 扩展产品更改通知
    • 产品可追溯性

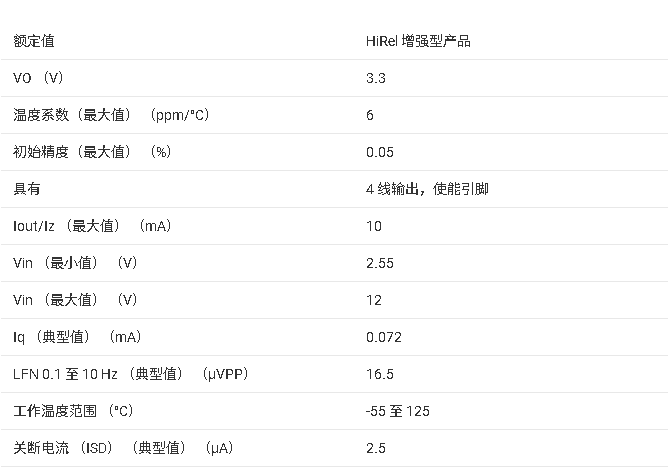

参数


方框图

?1. 产品概述?
REF34xx-EP是德州仪器(TI)推出的低漂移、低功耗、高精度CMOS电压参考系列,包含REF3425-EP(2.5V)、REF3430-EP(3V)、REF3433-EP(3.3V)和REF3440-EP(4.096V)四种型号。其核心特点包括:

  • ?高精度?:初始精度±0.05%(最大值),温度系数10 ppm/°C(最大值)。
  • ?低功耗?:静态电流95 ?A(最大值),适合便携式设备。
  • ?低噪声?:0.1 Hz至10 Hz频段输出噪声3.8 ?VPP/V。
  • ?宽输入电压范围?:支持12 V输入,兼容多数ADC/DAC。
  • ?军工级可靠性?:支持-55°C至125°C扩展温度范围,符合航空航天、医疗等严苛应用需求。

?2. 关键特性?

  • ?电气性能?:
    • 输出电流能力:±10 mA。
    • 压差电压:低至50 mV(典型值)。
    • 长期稳定性:25 ppm/1000小时。
  • ?封装?:6引脚SOT-23(2.9 mm × 1.6 mm),节省空间。
  • ?保护功能?:短路保护(18 mA限制)、ESD防护(HBM 2500V)。

?3. 应用场景?

?4. 设计要点?

  • ?布局建议?:
    • 输入/输出端需配置1 ?F和10 ?F陶瓷电容以优化瞬态响应。
    • 采用开尔文连接减少PCB走线IR压降误差。
  • ?热管理?:需计算最大功耗(PD = (TJ - TA)/RθJA),避免结温超过150°C。
  • ?使能控制?:EN引脚高电平激活(≥1.6V),低电平(≤0.5V)进入休眠模式(电流降至2 ?A)。

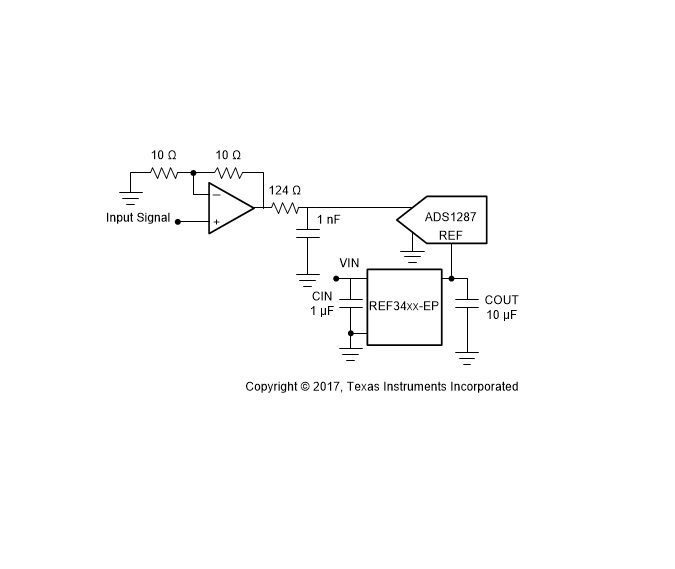

?5. 典型电路?

  • ?基础连接?:输入电压需高于VREF + VDO,输出端建议并联10 ?F电容。
  • ?负压生成?:搭配OPA735运放可扩展为双极性参考电源(如±2.5V)。

?6. 文档结构?

  • 包含特性、引脚定义、电气参数、典型曲线、布局示例及订购信息。
  • 修订记录显示新增长期稳定性数据(2019年4月更新)。

?7. 订购与支持?

  • 型号后缀“MDBVTEP”对应SOT-23封装,卷带包装(250枚/卷)。
  • 提供E2E社区支持、参考设计(如TIDU357)及多语言文档更新订阅服务。

该系列以高稳定性和小型化设计,适用于对精度和可靠性要求严苛的工业与国防领域。
