?TLC5930 12通道LED驱动器技术文档总结

TLC5930 是一款恒流灌电流驱动器，具有可调节的电流值和使用脉宽控制的 1024 灰度显示。输出电流为 0.2 mA 至 40 mA，采用 12 位 RGBx4。恒流输出的最大电流值可由一个外部电阻器设置。

该TLC5930包括三种亮度调节功能：一种是调节设备之间的平面亮度，均匀地改变所有输出的当前值。第二个调整频分以控制整体面板亮度，第三个调整每个 LED 的点校正，改变独立输出的当前值。
*附件：tlc5930.pdf

该TLC5930还包括用于校正每点（像素）颜色的色调校正功能和用于用于 LED 故障检测的恒流输出端子的 OVM 功能。

其他功能包括热误差标志 （TEF）。主动线检 （AWC） 用于检查控制器和设备之间的通信。LED 泄漏检测 （LKD） 用于检测 LED 上的反向泄漏。通过监控灰度时钟计数，GCLK错误标志（GEF）和HSYNC错误标志（HEF），以及双源灰度时钟（DSG）功能，将灰度时钟切换到外部输入时钟或切换内部生成的时钟。

该TLC5930需要三个信号才能进行标准作：数据输入和灰度时钟。只有三信号线和 24 引脚 HTSSOP 封装可减少电路板面积和总成本。

特性

• 0.2mA 至 40mA（恒流灌电流）驱动能力 x 12 位输出计数，采用 24 引脚 HTSSOP 封装
• 1024 灰度显示（PWM 控制 1024 步），最大时钟频率为 25MHz
• 3 路亮度调节
  • 64 级平面亮度调节（40% 至 100%）
  • 16 步频分（6.3% 至 100%）
  • 256 步的点校正（0% 至 100%）
• DS–Link 数据输入/输出（数据速率最大 20 bps），带数据包作
• 5 种错误信息类型和 2 种灰度时钟模式
• 3.3V VCC和LVTTL接口
• 应用
  • 全彩或多彩LED显示屏

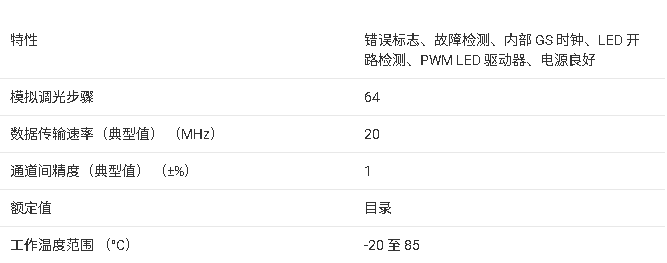

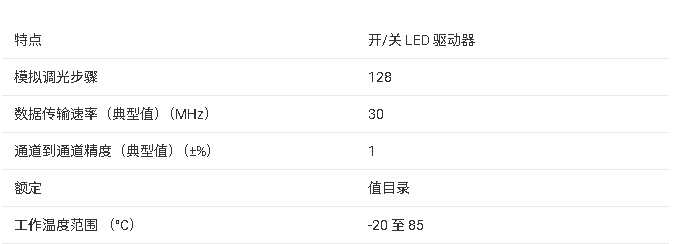

参数

?1. 产品概述?
TLC5930是德州仪器（TI）推出的12通道恒流灌电流LED驱动芯片，采用24引脚HTSSOP封装（带PowerPAD散热设计），专为全彩/多色LED显示屏设计。核心特性包括：

• ?输出能力?：每通道0.2mA至40mA可调恒流输出，通过外部电阻设定基准电流。
• ?灰度控制?：支持1024级PWM灰度调节（25MHz最大时钟频率）。
• ?亮度调节?：三重亮度控制（平面亮度64级、频率分频16级、点校正256级）。
• ?通信接口?：3线DS-Link串行接口（最高20Mbps），支持级联操作。

?2. 关键功能?

• ?恒流输出?：12路独立输出，电流一致性误差±4%，支持全局/单点亮度校正。
• ?色彩校正?：支持RGB像素级色调校正，通过8位数据调节辅助LED补偿主色偏差。
• ?故障检测?：集成OVM（输出电压监测）、LKD（LED漏电检测）、TEF（热故障标志）等保护功能。
• ?双时钟模式?：可选外部GCLK或内部生成灰度时钟，提升系统容错性。

?3. 电气特性?

• ?工作电压?：3.0V至3.6V（LVTTL兼容接口）。
• ?温度范围?：-20°C至85°C。
• ?功耗?：典型静态电流16mA（全输出关闭时），最大功耗3.7W（需考虑散热设计）。

?4. 应用设计?

• ?级联控制?：支持多芯片串联，需额外发送2N位数据（N为级联芯片数）完成同步。
• ?数据协议?：采用命令包结构（ID+CMD+DATA），支持灰度数据、点校正、色彩校正等参数配置。
• ?热管理?：PowerPAD设计需焊接至PCB散热层，结温超过160°C触发TEF标志。

?5. 封装与生产信息?

• ?封装型号?：PWP（HTSSOP-24），符合JEDEC MO-153标准。
• ?生产状态?：量产型号TLC5930PWP/PWPG4，符合RoHS标准，MSL等级2（260°C回流焊）。

?文档范围?
涵盖芯片架构、电气参数、时序图、寄存器配置及应用电路设计指南，适用于LED显示屏、装饰照明等需高精度色彩控制的场景。
