?TLC5922 16通道恒流LED驱动器技术文档总结

TLC5922是一个 16 通道恒流灌电流驱动器。每个通道都有一个开/关状态和一个 128 级可调恒流灌电流（点校正）。点校正可调整 LED、LED 通道和其他 LED 驱动器之间的亮度变化。点校正和开/关状态都可以通过串行数据接口访问。单个外部电阻器设置所有 16 个通道的最大电流。
*附件：tlc5922.pdf

特性

• 16 个通道
• 驱动能力
  • 0 至 80 mA（恒流灌电流）
• 恒流精度
  • ±1%（典型值）
• 串行数据接口，SPI 兼容
• 快速开关输出：T r / 吨 f = 10ns（典型值）
• CMOS电平输入/输出
• 30 MHz 数据传输速率
• V CC = 3.0 V 至 5.5 V
• 工作温度 = –20°C 至 85 °C
• LED 电源电压高达 17 V
• 32引脚HTSSOP （PowerPAD）封装
• 点校正
  • 7 位（128 步）
  • 每个通道可单独调节
• 受控浪涌电流
• 应用
  • 单色、多色、全彩LED显示屏
  • 单色、多色LED招牌
  • 显示器背光
  • 多色LED照明应用

参数

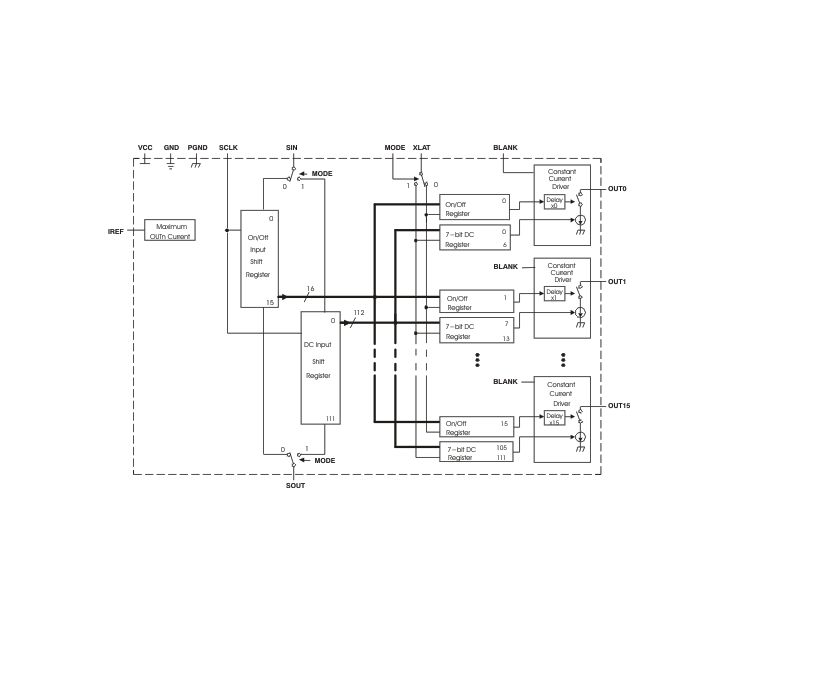

方框图

?1. 核心特性?

• ?16通道恒流驱动?：每通道支持0-80mA恒定电流吸收，典型精度±1%。
• ?串行数据接口?：兼容SPI协议，30MHz数据传输速率，支持CMOS电平输入/输出。
• ?点校正功能?：7位（128级）独立可调，用于补偿LED亮度差异。
• ?宽工作范围?：供电电压3.0V-5.5V，LED驱动电压最高17V，工作温度-20°C至85°C。
• ?封装?：32引脚HTSSOP（带PowerPAD?散热焊盘）。

?2. 关键功能模块?

• ?电流设置?：通过外部电阻R(IREF)设定最大输出电流，公式为 I_MAX = (1.24V / R(IREF)) × 40。
• ?点校正?：每通道电流可通过7位数据精细调整（0%-100%），数据格式为112位串行包（16通道×7位）。
• ?开关控制?：支持独立通道开关（16位数据包）和全局禁用（BLANK信号）。
• ?延迟电路?：输出间阶梯式延迟（20ns/通道），减少浪涌电流。

?3. 应用场景?

• 单色/多色/全彩LED显示屏
• LED广告牌、背光照明
• 多色LED照明系统

?4. 电气参数?

• ?绝对最大额定值?：供电电压6V，输出电流90mA，ESD防护（HBM 2kV）。
• ?推荐工作条件?：VCC=3V-5.5V，输出端电压0-17V。
• ?开关特性?：上升/下降时间10ns（典型），传播延迟30ns（最大）。

?5. 接口与时序?

• ?模式选择?：MODE引脚切换输入寄存器宽度（低电平=16位开关控制，高电平=112位点校正）。
• ?时序要求?：SCLK时钟频率最高30MHz，XLAT信号用于数据锁存。

?6. 热设计与封装?

• ?散热方案?：PowerPAD?焊盘需连接PCB散热层，优化热传导。
• ?封装尺寸?：4mm×4mm HTSSOP，含裸露焊盘（3.74mm×3.16mm）。

?7. 注意事项?

• ESD敏感器件，需遵循防静电操作规范。
• 多器件级联时需计算最小SCLK频率以满足刷新率要求（公式：f_SCLK = 112 × f_update × n，n为级联数量）。
