?TLC59210 8位DMOS吸收型驱动器技术文档总结

TLC59210是一款 8 位触发器驱动器，用于带施密特触发器的 LED 和螺线管 缓冲区。每个通道可吸收高达 200mA 的电流，并支持高达 30V 的输出电压。TLC59210是 专为 V 设计CC工作电压范围为 3.3V 至 5.5V。

每个输出通道由一个正边沿触发的D型触发器控制，该触发器具有 直接清除 （CLR） 输入。数据（D）输入处满足设置时间要求的信息是 传输到时钟 （CLK） 脉冲正向沿的 Y 输出。时钟触发 发生在特定的电压水平上，与 正向脉搏。当 CLK 处于高电平或低电平时，D 输入在 输出。

该TLC59210的特性是工作温度范围为 –40°C 至 85°C。
*附件：tlc59210.pdf

特性

• DMOS 流程
• 高压输出 （V ds = 30 V）
• 每个通道的输出电流（ids最大值 = 200 mA）
• 闩锁性能超过 250 mA，符合
  JEDEC 标准 JESD-17
• ESD 保护超过 JESD 22
  • 2000-V 人体模型 （A114-A）
  • 200V 机器型号 （A115-A）
  • 1000V 充电设备型号 （C101）
• LED驱动器应用
• 输出钳位二极管（寄生）
• CLR 和 CLK 输入的控制引脚
• 时钟输入高达 1 MHz

参数

方框图

?1. 产品概述?
TLC59210是德州仪器(TI)推出的8位DMOS吸收型驱动器，专为LED和电磁阀驱动设计，具有锁存功能。核心特性包括：

• ?工艺技术?：采用DMOS工艺，支持30V高压输出
• ?驱动能力?：每通道最大吸收电流200mA
• ?保护特性?：通过JEDEC JESD-17标准（抗闩锁>250mA），具备ESD防护（HBM 2000V/CDM 1000V）
• ?工作范围?：3.3V-5.5V供电，-40°C至85°C工作温度

?2. 关键功能?

• ?8位D型触发器?：通过上升沿时钟(CLK)信号锁存数据输入(D)至输出(Y)
• ? 直接清除(CLR) ?：低电平有效时可强制关闭所有输出
• ?施密特触发缓冲?：增强抗噪声能力
• ?寄生钳位二极管?：集成输出保护

?3. 典型应用?

• LED显示屏驱动
• 电磁阀/继电器控制
• 工业照明系统

?4. 电气特性?

?5. 封装选项?

• ? PDIP(N) ?：24.33×6.35mm
• ? TSSOP(PW) ?：6.5×4.4mm

?6. 设计要点?

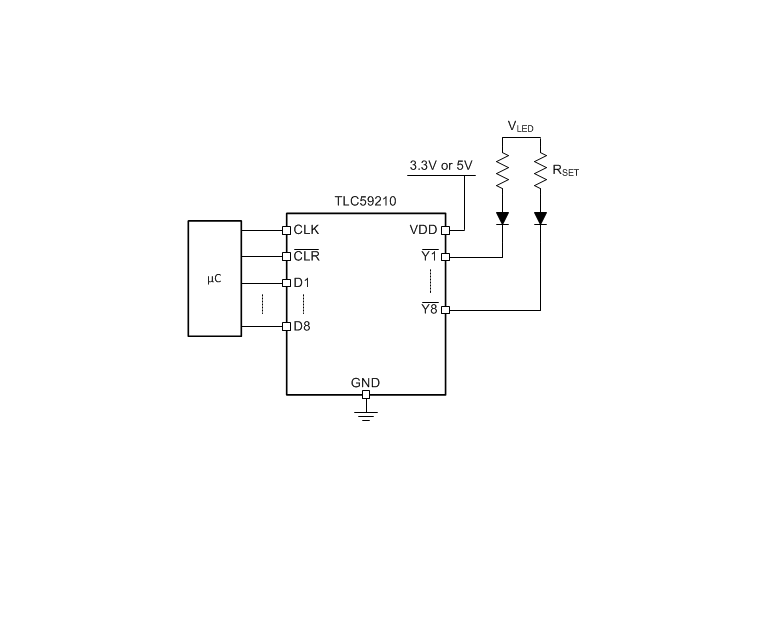

• ?LED电流设置?：通过RSET电阻调节，公式：I_LED = (VLED - VF)/RSET
• ?PWM调光?：支持占空比控制亮度（需注意封装散热限制）
• ?布局建议?：加强地线连接，功率走线需满足电流承载要求

文档包含完整引脚定义、时序图、热性能曲线及典型应用电路，适用于需要高可靠性开关控制的工业场景。
