?TLC59212 8位开漏输出锁存驱动芯片技术文档总结

TLC59212器件是一款8位集电极开路驱动器，带锁存器，设计用于5V VCC操作。

这些电路是正边沿触发的 D 型触发器，具有直接清除 （CLR） 输入。数据 （D） 输入处的信息满足设置时间 需求被转移到 的正向沿上的 Y 输出 时钟 （CLK） 脉冲。时钟触发发生在特定的电压电平，而不是直接触发 与正向脉冲的过渡时间有关。当 CLK 处于高电平或低电平时 电平，D输入对输出没有影响。

该TLC59212的工作温度范围为 –40°C 至 85°C。
*附件：tlc59212.pdf

特性

• LBC3S（Lin BiCMOS）工艺
• 高压输出 （V 外 = 24 V）
• 输出电流（I老最大值 = 40 mA）
• 闩锁性能超过 250 mA，符合
  JEDEC 标准 JESD-17
• ESD 保护超过 JESD 22
  • 2000-V 人体模型 （A114-A）
  • 200V 机器型号 （A115-A）
  • 1000V 充电设备型号 （C101）

参数

方框图

?1. 核心功能特性?

• ?工艺技术?：采用Lin BiCMOS (LBC3S)工艺
• ?电气特性?：支持24V高电压输出，最大灌电流40mA
• ?可靠性?：
  • 抗闩锁能力超过JESD-17标准的250mA
  • ESD防护：2000V人体模型/200V机器模型/1000V充电器件模型

?2. 关键应用场景?

• LED灯及显示屏驱动
• 电磁阀/继电器控制

?3. 结构设计?

• ?封装选项?：20引脚PDIP/TSSOP（尺寸分别为24.33×6.35mm和6.5×4.4mm）
• ?逻辑架构?：8通道独立控制，每通道包含：
  • 正边沿触发的D型触发器
  • 直接清零(CLR)输入
  • 数据锁存时钟(CLK)

?4. 性能参数?

• ?工作条件?：
  • 供电电压4.5-5.5V
  • 温度范围-40°C至85°C
• ?时序特性?：
  • 时钟建立时间5ns
  • 保持时间15ns
  • 典型传输延迟70ns（低→高）/45ns（高→低）

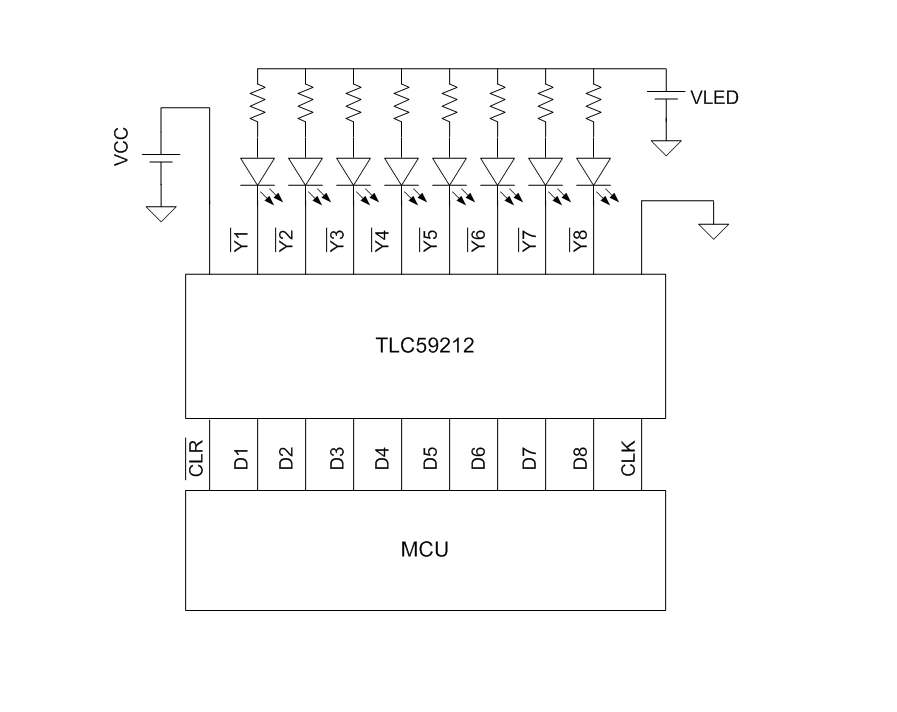

?5. 典型应用设计?

• LED驱动电路需计算：
  R = (VLED - VLED正向压降 - VOL输出压降) / 目标电流
  例：5V供电时，55Ω电阻可实现40mA驱动电流

?6. 布局建议?

• 阴极走线宽度需满足40mA电流承载
• 提供标准TSSOP封装焊盘设计参考图

?7. 文档版本?

• 初始发布：2009年3月
• 最新修订：2015年7月（新增ESD评级、应用设计指南等内容）

该文档完整描述了TI TLC59212芯片的硬件设计规范、电气特性及工程应用方案，适用于工业控制与显示驱动领域的硬件开发参考。
