TLC59213A 8位并行输入/输出达林顿源驱动器技术手册

TLC59213和TLC59213A是8位源驱动器，带有输入锁存器，带有CLK输入和CLR，用于将输出设置为关闭。TLC59213和TLC59213A产量大 源电流高达 500 mA，达林顿晶体管和集电极连接到 V CC .这些特性使该器件达到驱动矩阵的最佳水平 喷墨打印头、LED 和电阻矩阵的扫描侧。TLC59213和TLC59213A 仅在数据保持时间规范上有所不同 （t h ).
*附件：tlc59213a.pdf

钳位二极管位于输出和接地之间，用于开关感性负载。

所有输入均为 TTL/CMOS，可支持任何逻辑电平输入，例如 MCU、CPU 或 SN74LV594（串行到并联）和输出启用 LED 矩阵显示。它也可以与 另一个设备接收器驱动程序，例如 TLC59210、TLC59211 和 TLC59212。

特性

• 每个通道的输出电流（i外最大值 = –500 mA）
• V CE（sus） = 13.2 伏
• 输入兼容TTL/5V CMOS
• 清除 （CLR） 和时钟 （CLK） TTL/CMOS
  控制输入
• CLR 控制输入以关闭输出
• 达灵顿源驱动程序
• 时钟输入高达 1 MHz
• 增强的保持时间 （t h ） 在 TLC59213A 上
• 温度范围：–40°C 至 85°C

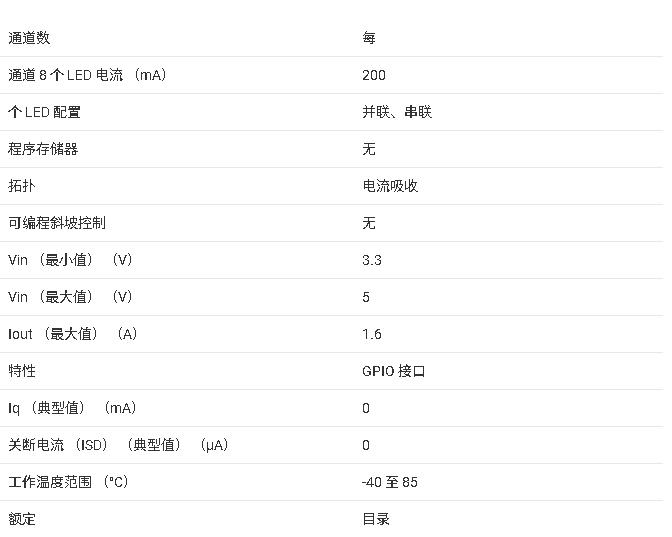

参数

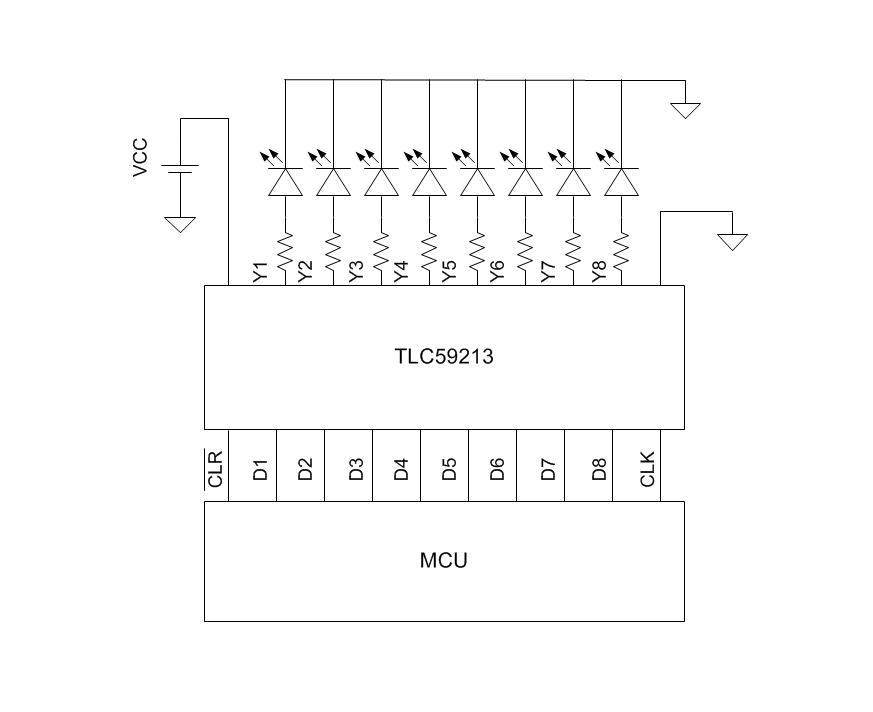

方框图

?1. 核心特性?

• ?高驱动能力?：单通道最大输出电流-500mA，支持大功率负载（如LED阵列、打印机头、继电器等）。
• ?兼容性?：输入兼容TTL/5V CMOS逻辑电平，可直接连接微控制器（MCU）或逻辑芯片。
• ?控制功能?：提供清除（CLR）和时钟（CLK）控制输入，CLR可强制关闭所有输出。
• ?增强型号?：TLC59213A在数据保持时间（th）上优于TLC59213，其他参数一致。
• ?工作环境?：工业级温度范围（-40°C至85°C）。

?2. 典型应用场景?

• ?LED显示驱动?：支持8路并行LED控制，适用于矩阵扫描显示。
• ?打印头驱动?：用于喷墨打印机头的电流源控制。
• ?继电器/电磁阀驱动?：通过达林顿结构驱动感性负载。

?3. 关键参数?

• ?电气特性?：
  • 工作电压：4.5V~13.2V。
  • 输出饱和电压（VCE(sus)）：典型值2.15V（IOUT=-350mA时）。
  • 最大时钟频率：1MHz。
• ?时序要求?：
  • 数据建立时间（tsu）：最小50ns。
  • 数据保持时间（th）：TLC59213A优化至25ns（TLC59213为50ns）。

?4. 封装与引脚?

• ?封装选项?：
  • 20引脚PDIP（N）和TSSOP（PW），尺寸分别为24.33mm×6.35mm和6.50mm×4.40mm。
• ?引脚功能?：
  • 输入：CLR（清除）、D1-D8（数据）、CLK（时钟）。
  • 输出：Y1-Y8（驱动输出），VCC（电源），GND（地）。

?5. 设计注意事项?

• ?散热管理?：输出电流受占空比和温度限制（如TSSOP封装在85°C时，8通道全开最大电流需≤170mA）。
• ?布局建议?：输出走线需加宽以承载电流，推荐参考文档中的PCB布局示例。
• ?电源设计?：需确保电压稳定，推荐添加去耦电容。

?6. 版本与支持?

• ?修订历史?：最新版本为2015年8月修订（SLVS867B），新增功能描述、应用指南等内容。
• ?文档支持?：提供完整的数据手册、典型应用电路及TI社区资源（如E2E论坛）。

?7. 订购信息?

• ?型号后缀?：区分封装（如IPWR为TSSOP，IN为PDIP）和温度范围。
• ?环保认证?：符合RoHS标准，提供无铅（NIPDAU）封装选项。
