TLC59213和TLC59213A是8位源驱动器,带有输入锁存器,带有CLK输入和CLR,用于将输出设置为关闭。TLC59213和TLC59213A产量大 源电流高达 500 mA,达林顿晶体管和集电极连接到 V CC .这些特性使该器件达到驱动矩阵的最佳水平 喷墨打印头、LED 和电阻矩阵的扫描侧。TLC59213和TLC59213A 仅在数据保持时间规范上有所不同 (t h ).
*附件:tlc59213.pdf
钳位二极管位于输出和接地之间,用于开关感性负载。
所有输入均为 TTL/CMOS,可支持任何逻辑电平输入,例如 MCU、CPU 或 SN74LV594(串行到并联)和输出启用 LED 矩阵显示。它也可以与 另一个设备接收器驱动程序,例如 TLC59210、TLC59211 和 TLC59212。
特性
- 每个通道的输出电流(i
外最大值 = –500 mA) - V
CE(sus)= 13.2 伏 - 输入兼容TTL/5V CMOS
- 清除 (CLR) 和时钟 (CLK) TTL/CMOS
控制输入 - CLR 控制输入以关闭输出
- 达灵顿源驱动程序
- 时钟输入高达 1 MHz
- 增强的保持时间 (t
h) 在 TLC59213A 上 - 温度范围:–40°C 至 85°C

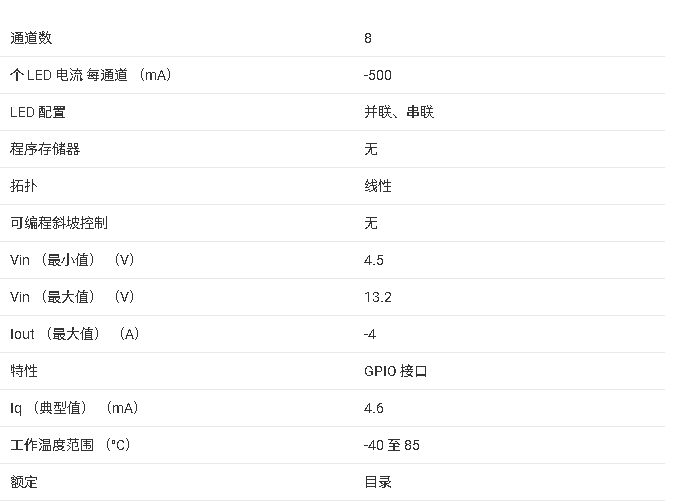

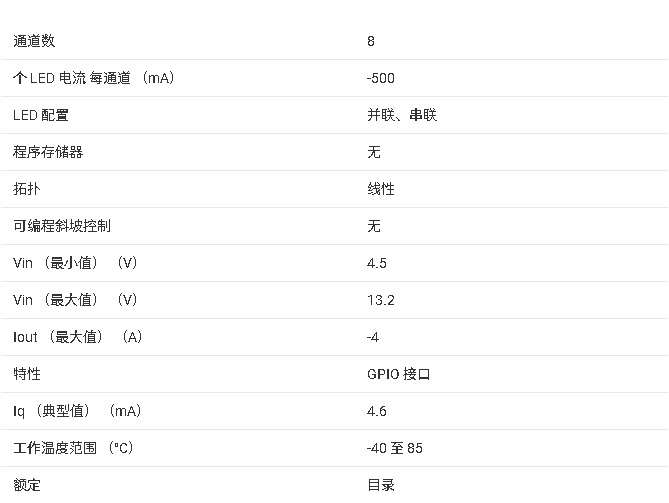

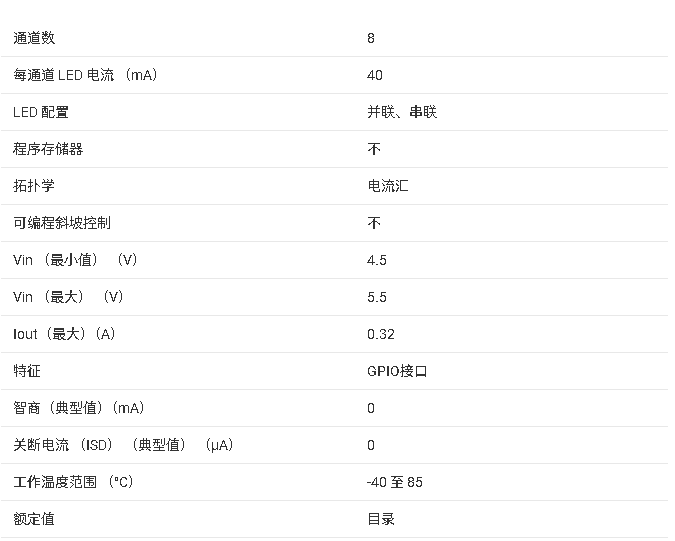

参数
方框图
?1. 核心特性?
- ?驱动能力?:8通道达林顿源驱动器,每通道最大输出电流500mA(持续电流限制见下文)。
- ?电压兼容性?:输入兼容TTL/5V CMOS逻辑,工作电压范围4.5V至13.2V。
- ?控制接口?:支持时钟(CLK)上升沿触发数据锁存,清除(CLR)信号可强制关闭输出。
- ?增强型号?:TLC59213A在保持时间(th)规格上优于TLC59213。
- ?封装选项?:提供20引脚PDIP(N)和TSSOP(PW)封装,尺寸分别为24.33mm×6.35mm和6.50mm×4.40mm。
?2. 关键参数?
- ?绝对最大额定值?:
- 电源电压(VCC):-0.5V至15V
- 输出电流(IO):峰值-500mA(需注意占空比限制,如TSSOP封装在85°C时8通道全开仅支持约50mA/通道@50%占空比)。
- ?时序要求?:
- 建立时间(tsu):最小50ns(数据在CLK上升沿前稳定时间)。
- 保持时间(th):TLC59213为50ns,TLC59213A优化至25ns。
?3. 典型应用场景?

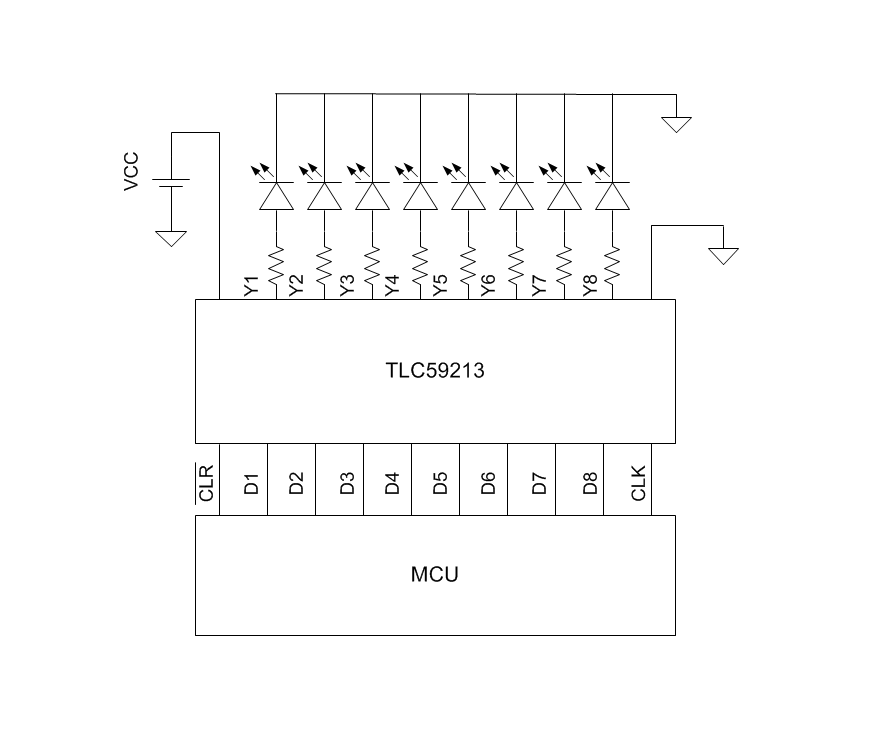

- ?LED驱动?:并行控制8路LED,通过MCU输出数据模式实现动态显示。
- ?打印头/继电器控制?:利用高电流驱动能力驱动打印头电磁铁或继电器线圈。
- ?矩阵扫描?:配合吸电流驱动器(如TLC59210系列)构建电阻/LED矩阵扫描电路。
?4. 设计注意事项?
- ?散热限制?:输出电流需根据封装和占空比调整(见图1/图2曲线),例如TSSOP封装在100%占空比下仅支持约4通道同时满负荷工作。
- ?布局建议?:输出走线需加宽以承载电流,推荐使用地平面过孔降低噪声(见布局示例图)。
- ?电源设计?:VCC需考虑负载压降(如LED应用中需满足VCC > VL + VCE + I×R)。
?5. 功能模式?
- ?清除模式?(CLR=低电平):所有输出关闭(高阻态)。
- ?数据锁存模式?(CLR=高电平):CLK上升沿将D1-D8数据锁存至Y1-Y8输出。
?6. 文档结构?
包含特性说明、电气参数、时序图、应用电路示例(如MCU接口设计)、封装机械数据及订购信息(如TLC59213AIPWR为TSSOP封装,2000片卷装)。
-
