?TLC5921 LED驱动器技术文档总结

TLC5921是一个电流吸收恒流驱动器，集成了移位寄存器和数据锁存器。恒流输出时的电流值可由一个外部寄存器设置。该器件还集成了热关断 （TSD） 电路，当结温超过限制时，该电路会关闭恒流输出，以及用于报告 LED 断开的 LED 开路检测 （LOD） 电路。
*附件：tlc5921.pdf

特性

• 驱动能力和输出计数
  • 80 mA（电流吸收）x 16 位
• 恒流输出范围
  • 1 至 80 mA（使用外部电阻器对所有输出端子进行电流值设置）
• 恒流精度
  • ±1%（典型值）
  • ±4%（最大值）（位之间的最大误差，所有位都打开）
• 施加到恒流输出端子的电压
  • 最小 0.6 V（输出电流 40 mA）
  • 最小 1 V（输出电流 80 mA）
• 数据输入
  • 时钟同步1位串行输入
• 数据输出
  • 时钟同步1位串行输出（带时序选择）
• 输入/输出信号电平...CMOS电平
• 电源电压...4.5 V 至 5.5V
• 最大输出电压...17 V（最大）
• 数据传输速率...20 MHz（最大）
• 工作自由空气温度范围
  -20°C 至 85°C
• 采用 32 引脚 HTSSOP DAP 封装 （P D =3.9 瓦，吨 一个 = 25°C）
• LOD函数...LED开路检测
  （LED断开时输出错误信号）
• TSD功能...热关断（结温超过限值时关闭输出）

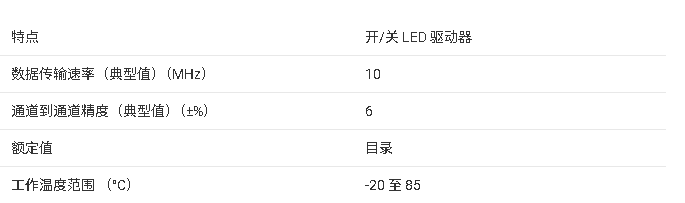

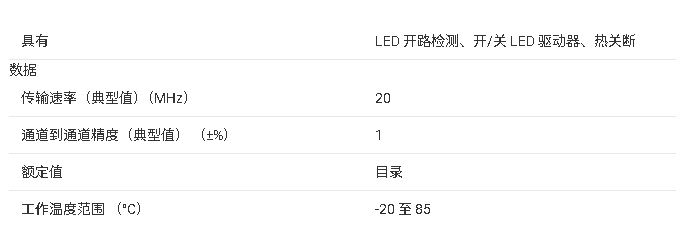

参数

?1. 产品概述?
TLC5921是德州仪器（TI）推出的16位恒流LED驱动器芯片，集成移位寄存器和数据锁存功能。核心特性包括：

• ?驱动能力?：16路输出，每路恒流下沉80mA（最大值）
• ?电流设置?：通过外部电阻（IREF引脚）统一调节所有输出电流（1-80mA范围）
• ?高精度?：位间电流误差±1%（典型值），±4%（最大值）
• ?保护功能?：热关断（TSD）和LED开路检测（LOD）

?2. 关键特性?

• ?电气参数?：
  • 工作电压：4.5V~5.5V
  • 输出端耐压：17V（最大值）
  • 数据速率：20MHz（最大值）
  • 工作温度：-20°C~85°C
• ?控制接口?：
  • 串行数据输入（SIN）/输出（SOUT）
  • 时钟同步（SCLK）、锁存使能（XLAT）
  • 全局消隐控制（BLANK）

?3. 功能模块?

• ?恒流驱动?：38倍IREF电流镜像，支持级联操作
• ?故障检测?：
  • TSD：结温>160°C时关闭输出
  • LOD：LED开路时通过XDOWN引脚输出低电平
• ?热管理?：底部散热焊盘（DAP封装）需连接至PCB低阻抗热层

?4. 封装与生产信息?

• ?封装?：32引脚HTSSOP（DAP），带PowerPAD?散热设计
• ?生产状态?：量产型号（TLC5921DAP/DAPR），符合RoHS标准
• ?文档版本?：SLLS390（1999年9月发布），含绝对最大额定值和推荐工作条件

?5. 应用提示?

• 需将IREF外部电阻尽量靠近引脚以降低噪声
• 未使用的LED输出需写入0以避免漏电流
• 热设计建议：PCB材料需考虑导热特性，散热焊盘需焊接至大面积铜箔
