?TLC59282芯片技术文档总结

TLC59282是一个 16 通道恒流灌电流驱动器。每个通道都可以通过与 3.3 V 或 5 V CMOS 逻辑电平兼容的简单串行通信协议进行单独控制，具体取决于工作 VCC。加载串行数据缓冲器后，LATCH上的上升沿将数据传输到LEDx输出。BLANK引脚可用于在上电期间关闭所有OUTn输出，并输出数据锁存，以防止在这些时间内出现不需要的图像。所有16个通道的恒流值由单个外部电阻器设置。多个 TLC59282 可以级联在一起，以控制来自同一处理器的其他 LED。
*附件：tlc59282.pdf

特性

• 16 通道，带开/关控制的恒流灌电流输出
• 能力（恒流灌电流）：35 mA （V CC ≤ 3.6 V）、45 mA （V CC > 3.6 V）
• LED 电源电压高达 17 V
• V CC = 3 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±0.6%（典型值），
    ±2%（最大值）
  • 器件到器件 = ±1%（典型值），±3%（最大值）
• 低饱和电压：20 mA时为0.31 V（典型值）
  • T一个 ~~ = +25°C，一个通道开启
• CMOS逻辑电平I/O
• 数据传输速率：35 MHz
• 空白脉冲宽度：30 ns
• 用于降噪的四
  通道分组延迟
• 工作温度：–40°C 至 +85°C

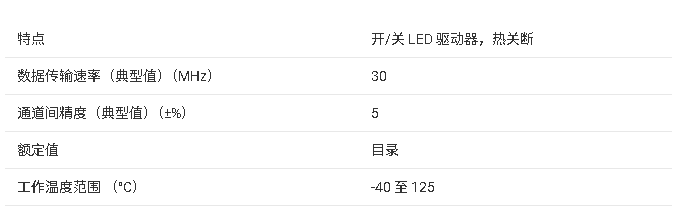

参数

方框图

?1. 产品概述?
TLC59282是德州仪器（TI）推出的16通道恒流LED驱动芯片，专为高精度LED控制设计，适用于视频显示、信息板和照明系统。关键特性包括：

• ?通道配置?：16路独立可控恒流输出，支持4通道分组延迟（降低开关噪声）
• ?电流范围?：3V≤VCC<3.6V时35mA，VCC≥3.6V时45mA
• ?高精度?：通道间偏差±0.6%（典型值），器件间偏差±1%（典型值）
• ?宽电压支持?：LED供电电压最高17V，逻辑电压3V-5.5V
• ?通信速率?：支持35MHz高速数据传输

?2. 核心功能?

• ?恒流控制?：通过外部电阻（RIREF）设置电流值，公式：RIREF(kΩ)=1.205V/IOLC(mA)×41.9
• ?噪声抑制?：分组延迟开启/关闭（4组，间隔20ns典型值）减少EMI干扰
• ?数据接口?：兼容CMOS电平的串行通信协议，支持级联扩展
• ?保护机制?：BLANK引脚可强制关闭所有输出，避免上电时误显示

?3. 电气特性?

• ?参考电压?：IREF引脚1.205V（典型值）
• ?导通压降?：20mA时仅0.31V（典型值）
• ?工作温度?：-40°C至+85°C
• ?封装选项?：SSOP-24/QSOP-24或QFN-24（带散热焊盘）

?4. 应用设计要点?

• ?初始化要求?：上电后需通过BLANK禁用输出，避免随机数据导致误触发
• ?PCB布局?：QFN封装需将散热焊盘连接至GND以优化热性能
• ?电流匹配?：建议对未使用的通道数据置0以降低功耗

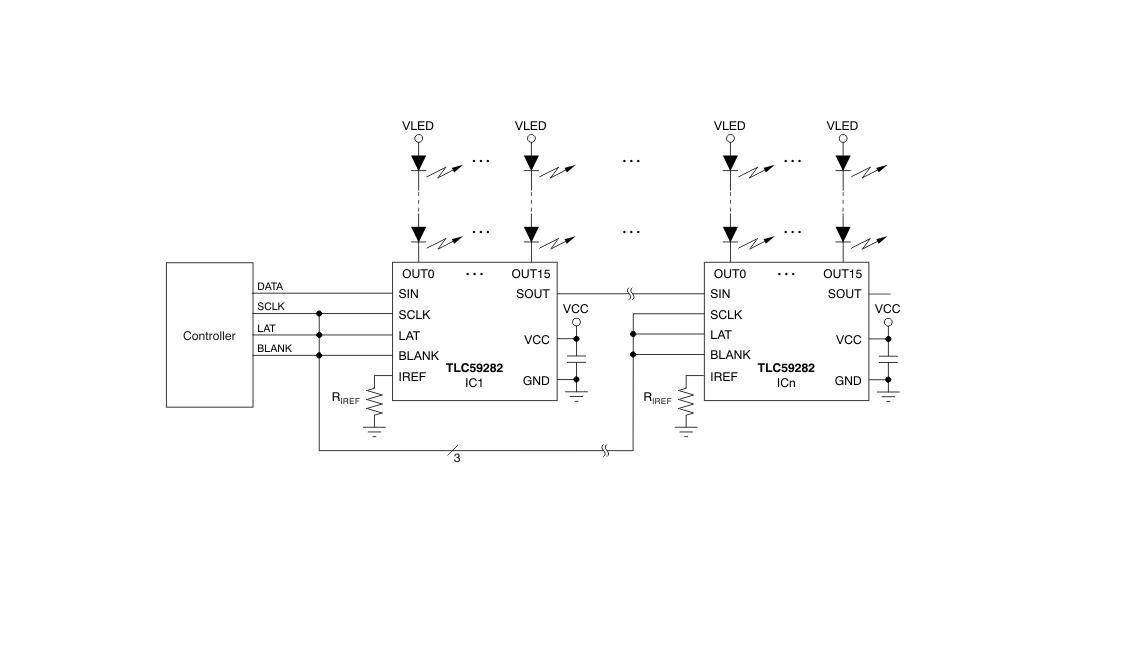

?5. 典型应用电路?
支持多芯片级联，通过SIN/SCLK/LAT信号链控制，适用于大规模LED阵列驱动。完整数据手册包含时序图、热阻参数及封装尺寸图。
