?TLC5958芯片技术文档总结

该TLC5958是一款 48 通道恒流灌电流驱动器，用于多路复用系统，具有 1 个 到 32 占空比。每个通道都有一个可单独调节的 65536 级脉宽调制 （PWM） 灰度 （GS）。

实现 48K 位显示内存以提高视觉刷新率并降低视觉刷新率 GS 数据写入频率。
*附件：tlc5958.pdf

输出通道分为三组，每组有 16 个通道。每组 具有 512 级颜色亮度控制 （CC） 功能。所有 48 个通道的最大电流值 可通过 8 级全局亮度控制 （BC） 功能进行设置。CC 和 BC 可用于调整 LED 驱动器之间的亮度偏差。GS、CC 和 BC 数据可通过串行接口访问 港口。

通过电子邮件发送申请请求 注意： 构建 高密度、高刷新率、多路复用 LED 带TLC5958的面板 。

该TLC5958有一个错误标志：LED 开路检测 （LOD），可通过串行读取 接口端口。该TLC5958还具有省电模式，可将总电流消耗设置为 0.8mA （典型值） 当所有输出都关断时。

特性

• 48 通道恒流灌输出
• 具有最大 BC/CC 数据的灌电流能力：
  • 5VCC时为25mA
  • 20mA（3.3VCC 时）
• 全局亮度控制 （BC）：3 位（8 步）
• 每个颜色组的颜色亮度控制 （CC）：
  9 位（512 步），三组
• 带多路复用
  增强频谱 （ES） PWM 的灰度 （GS） 控制：16 位
• 48K位灰度数据存储器支持
  32复用
• LED 电源电压高达 10V
• Vcc = 3.0V 至 5.5V
• 恒流精度
  • 通道间 = ±1%（典型值），±3%（最大值）
  • 器件到器件 = ±1%（典型值），±2%（最大值）
• 数据传输速率：25MHz
• 灰度时钟：33MHz
• LED 开路检测 （LOD）
• 热关断 （TSD）
• 我裁判电阻短路保护 （ISP）
• 具有高速恢复功能的省电模式 （PSM）
• 延迟开关以防止浪涌电流
• 预充电 FET 以避免重影现象
• 工作温度 ： –40°C 至 +85°C

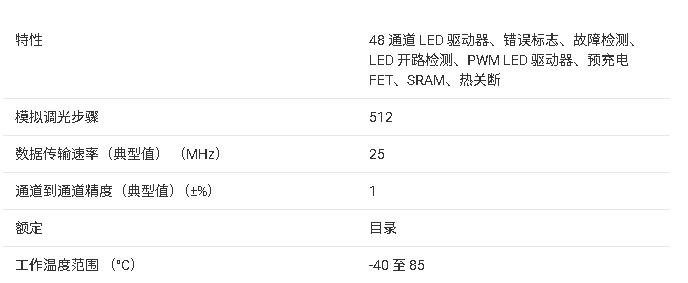

参数

方框图

?1. 产品概述?
TLC5958是德州仪器（TI）推出的48通道恒流灌电流LED驱动芯片，专为多路复用系统设计，支持1:32占空比。核心特性包括：

• ?通道控制?：每通道独立16位PWM灰度控制（65,536级）
• ?电流精度?：通道间±3%，器件间±2%
• ?集成内存?：48Kbit显示存储器支持32路复用，提升刷新率
• ?工作条件?：VCC 3.0-5.5V，LED电源电压最高10V，工作温度-40°C至+85°C

?2. 关键功能?

• ?亮度调节?
  • ? 全局亮度控制（BC） ?：3位（8级）调节所有通道电流
  • ? 分组色彩亮度（CC） ?：红/绿/蓝三组独立9位（512级）调节
• ?保护机制?
  • LED开路检测（LOD）
  • 热关断（TSD，阈值170°C）
  • IREF电阻短路保护（ISP）
• ?能效优化?
  • 省电模式（PSM，待机电流0.8mA）
  • 预充电FET消除重影现象

?3. 应用场景?

• 高刷新率、高密度LED视频显示面板
• 多路复用系统的LED广告牌

?4. 电气特性?

• ?输出电流范围?：1mA至25mA（通过BC/CC组合调节）
• ?数据速率?：串行接口25MHz，灰度时钟33MHz

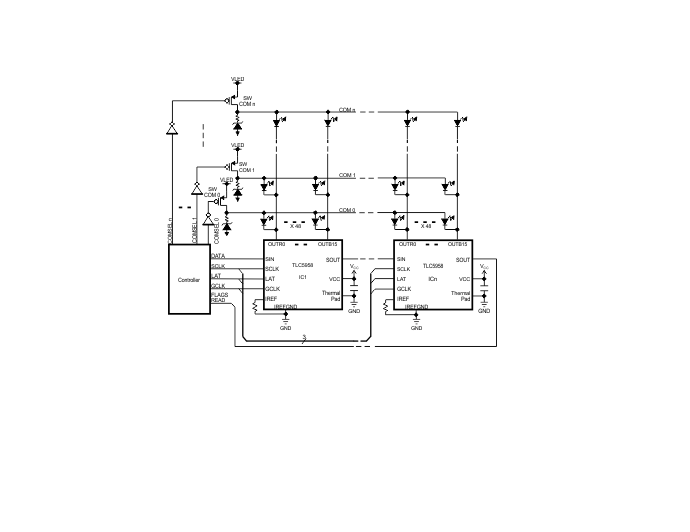

• ?典型电路?：支持多芯片级联，内置延迟切换抑制浪涌电流

?5. 封装与设计支持?

• ?封装类型?：56引脚VQFN（8mm×8mm）
• ?布局建议?：
  • VCC需就近放置0.1μF去耦电容
  • 散热焊盘必须连接至PCB地平面
  • IREF电阻需靠近芯片引脚以降低噪声

?6. 附加资源?

• 提供应用笔记《使用TLC5958构建高密度多路复用LED面板》（需邮件申请）
• 完整数据表包含时序图、热阻参数及典型特性曲线

该芯片适用于需要高精度色彩控制与高可靠性的LED显示系统，其多级亮度调节和故障检测功能显著提升了复杂环境下的稳定性。
