TLC696x2/4/8器件是与TLC696x0兼容的LCD局部调光背光驱动器系列，TLC696x0是一款扫描MOSFET 控制器，可实现2/4/8时间复用控制。每个器件集成了 16 个恒流灌电流，并具有相应尺寸的 SRAM，用于亮度存储。该器件通过双线串行接口在diasy链拓扑结构中相互连接，支持多达1024个器件，超过32,000个局部调光区域。
*附件：tlc69668.pdf

为了优化系统效率，该器件配备了自适应裕量电压控制方案，可直接控制DC/DC。只有串行链中最后一个器件的FB引脚应连接到DC/DC，以实现简化的系统布局。该设备还集成了最小亮度更新延迟、黑色插入和 VRR 功能，以提高显示质量。

TLC696x2/4/8 具有三个错误标志：用于诊断的 LED 开路检测（LOD）、LED 短路检测（LSD）和热关断检测（TSD）。该器件实现了两个回读选项，包括 UART/INT 和 SOUT/CLK_O，可通过寄存器进行编程。

特性

工作电压VCC范围：3V至5.5V
16个高精度恒流灌电流：
- 最大输出电流/电压：
  - 30mA / 20V：TLC69602/4/8
  - 60mA / 20V：TLC69612/4/8
  - 30mA / 50V：TLC69652/4/8
  - 60mA / 50V：TLC69662/4/8
- 设备到设备误差：±2%（典型值）
- 通道间误差：±2%（典型值）
灵活的调光控制：
- 全局 8 位最大电流（MC）设置
- 亮度分辨率：高达 15 位
- PWM / 混合控制模式
高速菊花链接口：
- I/O 电压兼容：1.8V / 3.3V
- 数据传输速率：高达 20MHz
系统效率高：
- 自适应裕量电压控制（AHVC）
- 超低设备功耗：
  - 待机模式：ICC ≤ 200μA
  - 正常模式：ICC ≤ 3.5mA
EMI增强：
- 可编程接口驱动能力
- 集成的 4 相移方案
显示质量提升：
- 最小亮度更新延迟
- 可编程黑色插入
- 可变刷新率（VRR），无闪烁
诊断：
- 每个区域的 LED 开路/短路检测
- 器件热关断检测
- 报告接口选项：
  - UART 和中断引脚（INT）
  - 双线输出：CLK_O和SOUT

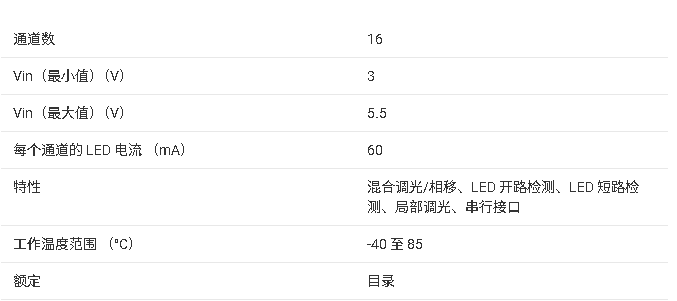

参数

?1. 产品概述?
TLC696x2/4/8是德州仪器（TI）推出的16通道LCD局部调光背光LED驱动芯片家族，支持2/4/8路时间复用控制，兼容TLC696x0扫描MOSFET控制器。该系列包含12种型号（如TLC69602、TLC69668等），主要应用于电视、显示器、笔记本、平板等设备的背光系统。

?2. 核心特性?

?高精度电流输出?
- 16路恒流输出，通道间误差±2%（典型值）
- 支持4种电流/电压组合：30mA/20V、60mA/20V、30mA/50V、60mA/50V
?灵活的调光控制?
- 8位全局最大电流（MC）设置
- 支持PWM/混合调光模式，亮度分辨率达15位
?高效系统设计?
- 自适应压差控制（AHVC）优化DC/DC效率
- 低功耗：待机≤200μA，工作≤3.5mA
?EMI与显示增强?
- 可编程接口驱动能力，集成4相移方案
- 支持黑帧插入、可变刷新率（VRR）无闪烁
