选型手册：BLA9H0912L-1200PU Ampleon 的 LDMOS晶体管

引言

我们从采购选型的角度通过官方的PDF，带你了解 Ampleon 的 LDMOS BLA9H0912L-1200P; 与 BLA9H0912LS-1200P、，为什么有些工程师会报出 BLA9H0912L-1200PU的需求？我们一篇文章来介绍清楚、

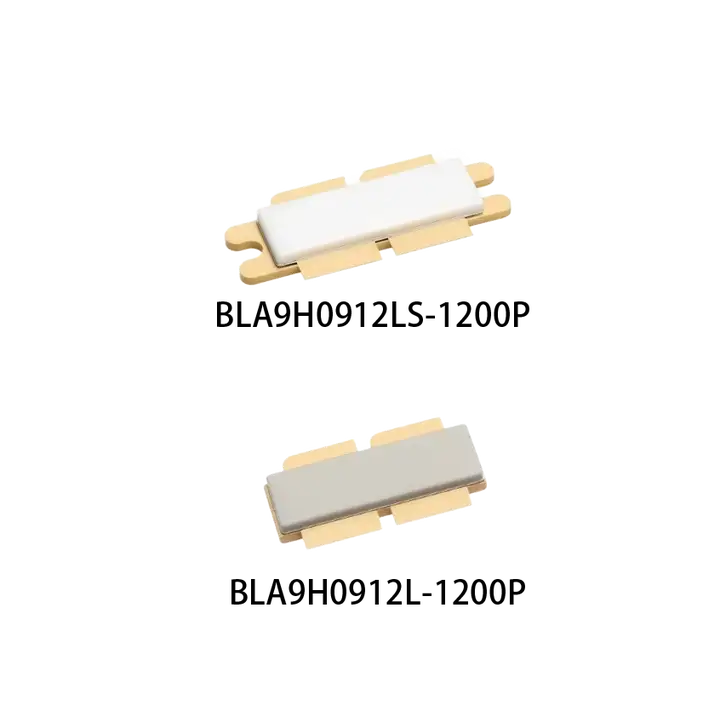

BLA9H0912L-1200P 与 BLA9H0912LS-1200P模型渲染

---

型号厂牌

Ampleon 不知道怎么读？ 又叫它 安谱隆 安ān谱pǔ隆lóng 、（别下次别人问的时候你都不知道怎么回）

---

Ampleon 的 1200W 的 LDMOS 功率晶体管， 960MHz 至 1215MHz 频率范围

等等他的基本信息，这里就不在赘述了，突出拿一些重点来说。

特点

• 漏源击穿电压 (V(BR)DSS): 106 V
• 栅源阈值电压 (VGS(th)): 1.5 V 至 2.5 V
• 漏极泄漏电流 (IDSS): 最大 2.8 μA
• 漏极截止电流 (IDSX): 最小 60 A
• 栅极泄漏电流 (IGSS): 最大 280 nA
• 正向跨导 (gfs): 最小 3.7 S
• 漏源导通电阻 (RDS(on)): 最小 0.060 Ω

应用范围

• 960 MHz 至 1215 MHz频段的多载波应用
• 射频功率放大器

---

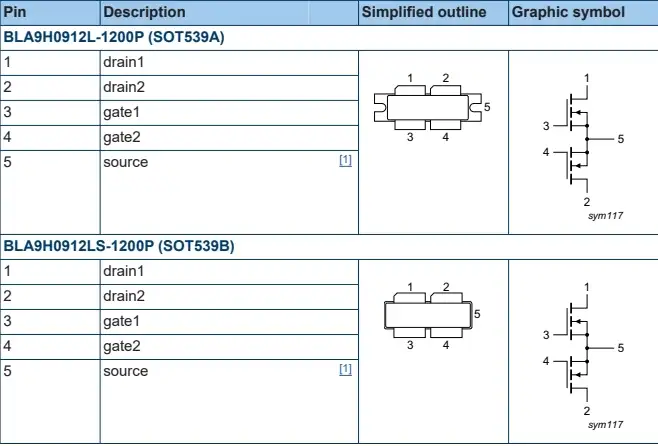

对应脚位信息

BLA9H0912L-1200P/BLA9H0912LS-1200P脚位信息

---

带S与不带S什么区别？（根据Ordering information节点信息获知）

两款型号的核心区别体现在封装设计上：

• BLA9H0912L-1200P 采用 SOT539A 版本封装，带有 2 个安装孔，便于通过机械固定增强稳定性，适合对安装牢固度有要求的场景。
• BLA9H0912LS-1200P 采用 SOT539B 版本封装，为 “无耳” 设计（无额外耳部结构），仅 4 个引脚，可能更适合空间受限或简化安装流程的应用。

型号编号	描述	封装
BLA9H0912L-1200P	带凸缘的平衡陶瓷封装；2 个安装孔；4 个引脚 图1	SOT539A
BLA9H0912LS-1200P	无耳带凸缘的平衡陶瓷封装；4 个引脚	SOT539B

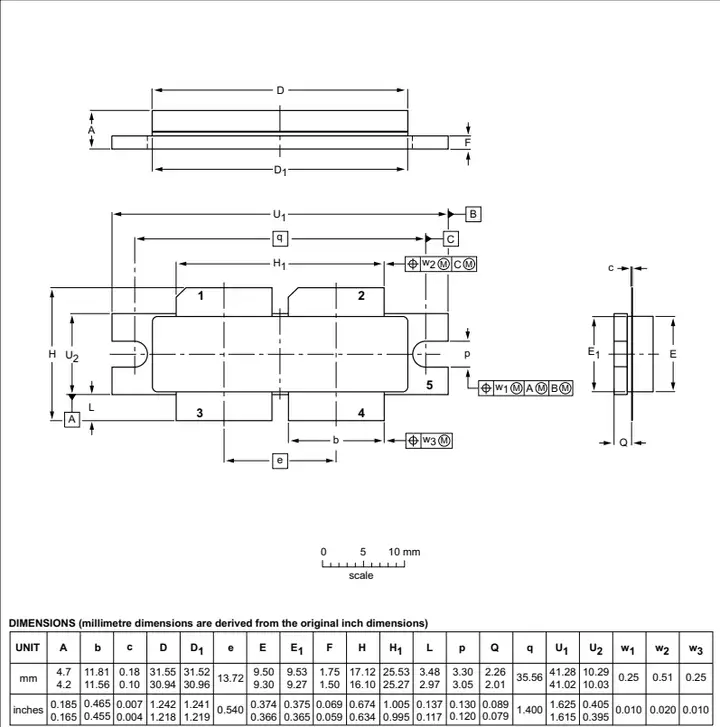

BLA9H0912L-1200P 采用 SOT539A 版本封装

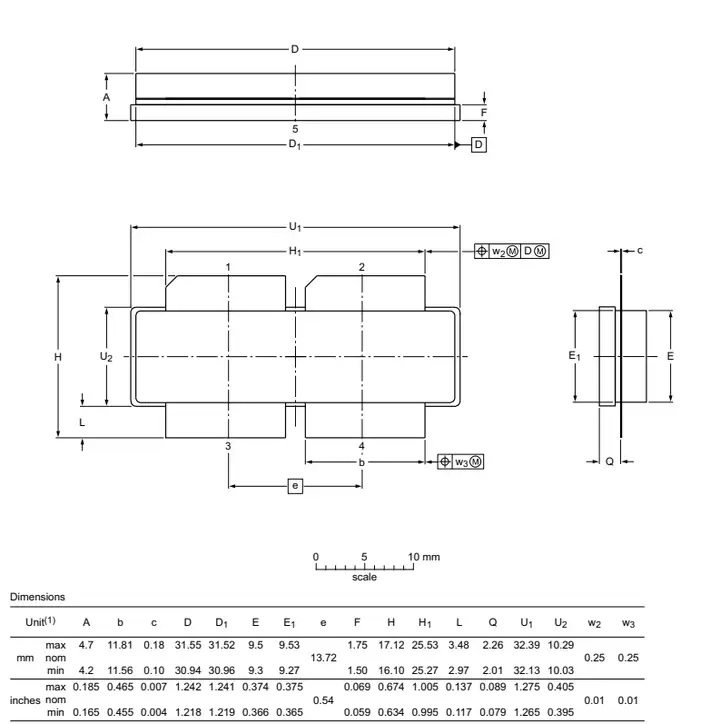

BLA9H0912LS-1200P 采用 SOT539B 封装

---

为什么会有 BLA9H0912L-1200PU ，它与原型号有什么区别 ？

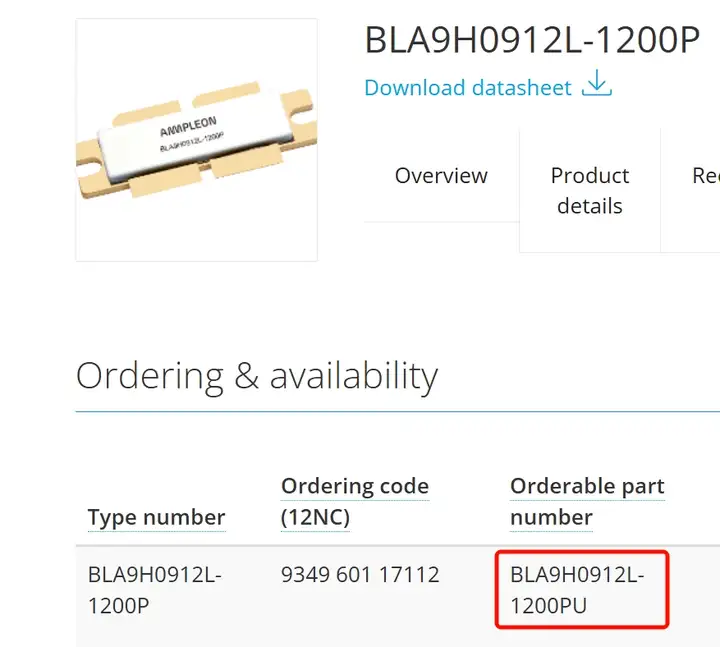

ampleon官方说明 中不难看出，这个编号为，特定包装方式的唯一编号，实际对应不带U的型号。避免混淆这里截图说明。

?
