?TLC5946芯片技术文档总结

TLC5946是一个 16 通道恒流灌电流 LED 驱动器。每个通道均可单独调节，具有 4096 个脉宽调制 （PWM） 步长和 64 个用于点校正的恒流灌电流步长。点校正可调整 LED 之间的亮度变化。灰度控制和点校正都可以通过串行接口访问。所有 16 个通道的最大电流值可通过单个外部电阻器设置。

该TLC5946有两个错误信息电路：一个用于LED开路检测（LOD）和一个热错误标志（TEF）。LOD 在显示期间检测到损坏或断开连接的 LED。TEF 表示过温情况。
*附件：tlc5946.pdf

特性

• 16 通道，恒流灌电流输出
• 40mA 能力（恒流灌电流）
• 12 位（4096 步）灰度 PWM 控制
• 6 位（64 级）点校正
• LED 电源电压高达 17 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±1%（典型值）
  • 设备到设备 = ±2%（典型值）
• 30 MHz 数据传输速率
• 33 MHz灰度PWM时钟
• 扩展串行接口
• CMOS 电平 I/O
• 施密特缓冲区输入
• 可读错误信息：
  • 连续基极 LED 开路检测 （LOD）
  • 热误差标志 （TEF）
• 噪：
  • 4通道分组延迟
• 工作温度：-40°C 至 +85°C
• 应用
  • 单色、多色、全彩LED显示屏
  • LED招牌
  • 显示器背光

参数

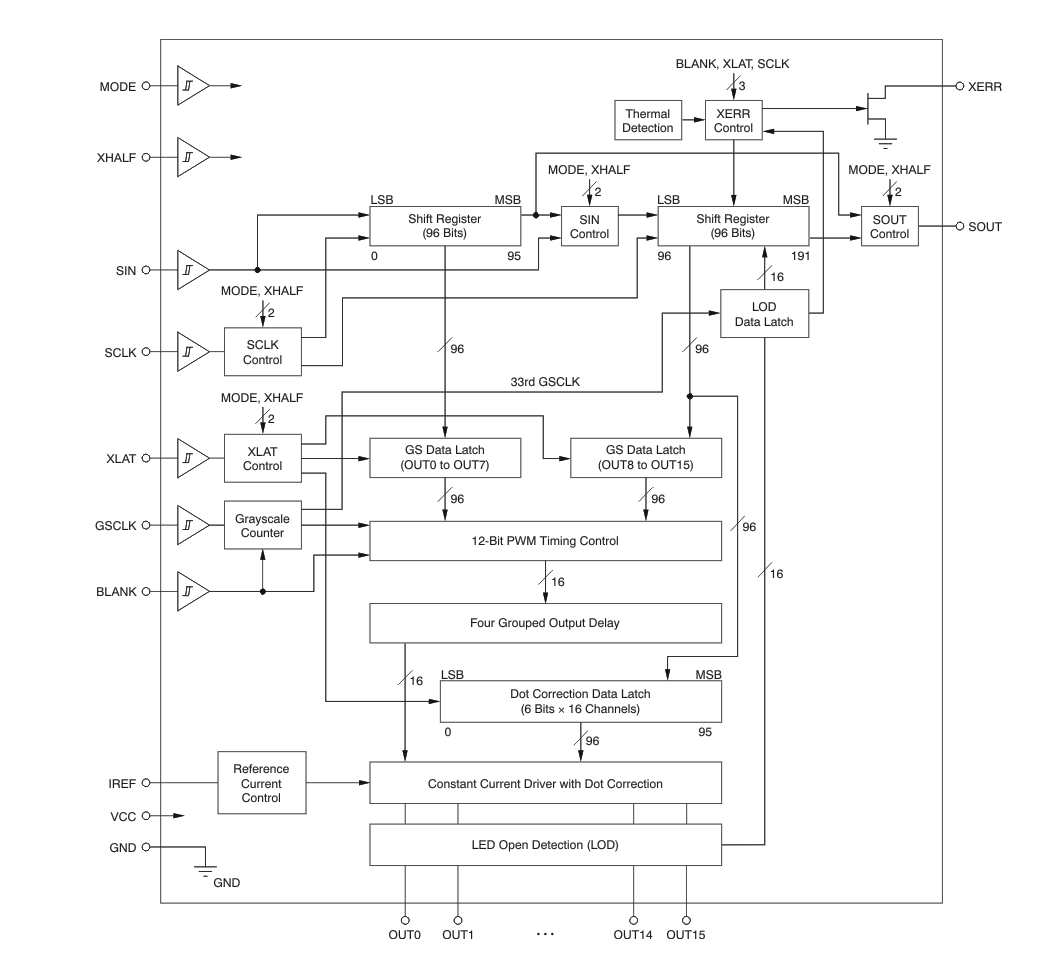

方框图

?1. 产品概述?
TLC5946是德州仪器（TI）推出的16通道恒流灌电流型LED驱动芯片，具有以下核心特性：

• ?PWM调光?：12位灰度控制（4096级）
• ?点校正?：6位独立电流调节（64级），用于补偿LED亮度差异
• ?高精度?：通道间电流误差±1%（典型值），器件间±2%
• ?高电压支持?：LED电源电压最高17V，工作电压3.0V-5.5V
• ?错误检测?：LED开路检测（LOD）和过热标志（TEF）

?2. 关键功能?

• ?输出控制?：每通道最大40mA恒流，通过外部电阻（RIREF）设置
• ?串行接口?：支持30MHz数据传输，可级联多器件
• ?噪声抑制?：4通道分组延迟开启，减少电流冲击
• ?封装选项?：TSSOP-28、HTSSOP-28（带PowerPAD）、QFN-32

?3. 应用场景?

• 单色/多色/全彩LED显示屏
• LED广告牌
• 显示背光

?4. 技术细节?

• ?点校正功能?：通过公式 IOUTn = IOLCMax × (DCn/63) 调节各通道电流
• ?PWM时序?：灰度计数器由GSCLK驱动，BLANK信号控制重置
• ?错误管理?：
  • LOD实时检测LED开路，自动关闭故障通道
  • TEF在结温超过162°C时触发

?5. 典型电路?

• 多器件级联时，需满足最小时钟频率：
  • fGSCLK = 4096 × 系统刷新率
  • fSCLK = 192 × 刷新率 × 级联芯片数

?6. 热设计?

• 提供功耗计算公式：
  PD = (VCC × ICC) + VOUT × IOLCMax × N × (DCn/63) × 占空比
