?TLC5947 技术文档总结

TLC5947是一个 24 通道恒流灌电流 LED 驱动器。每个通道都是 可通过 4096 个脉宽调制 （PWM） 步长进行单独调节。重复PWM控制 自动使用编程的灰度 （GS） 数据。GS 数据通过串行接口写入 港口。所有 24 个通道的电流值由单个外部电阻器设置。

该TLC5947具有热关断 （TSD） 功能，可关闭所有输出驱动器 在过热条件下。当 温度恢复正常。
*附件：tlc5947.pdf

特性

• 24 通道，恒流灌电流输出
• 30mA 能力（恒流灌电流）
• 12位（4096步）PWM灰度控制
• LED 电源电压高达 30 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±2%（典型值）
  • 器件到器件 = ±2%（典型值）
• CMOS逻辑电平I/O
• 30 MHz 数据传输速率（独立）
• 15 MHz数据传输速率（级联器件，
  SCLK占空比 = 50%）
• 移出带有下降沿的数据更改以避免
  数据移位错误
• 自动显示重复
• 4 MHz 内部振荡器
• 热关断 （TSD）：
  • 过热条件下自动关断
  • 常温下重启
• 噪：
  • 4 通道分组延迟，防止浪涌电流
• 工作温度：–40°C 至 85°C

参数

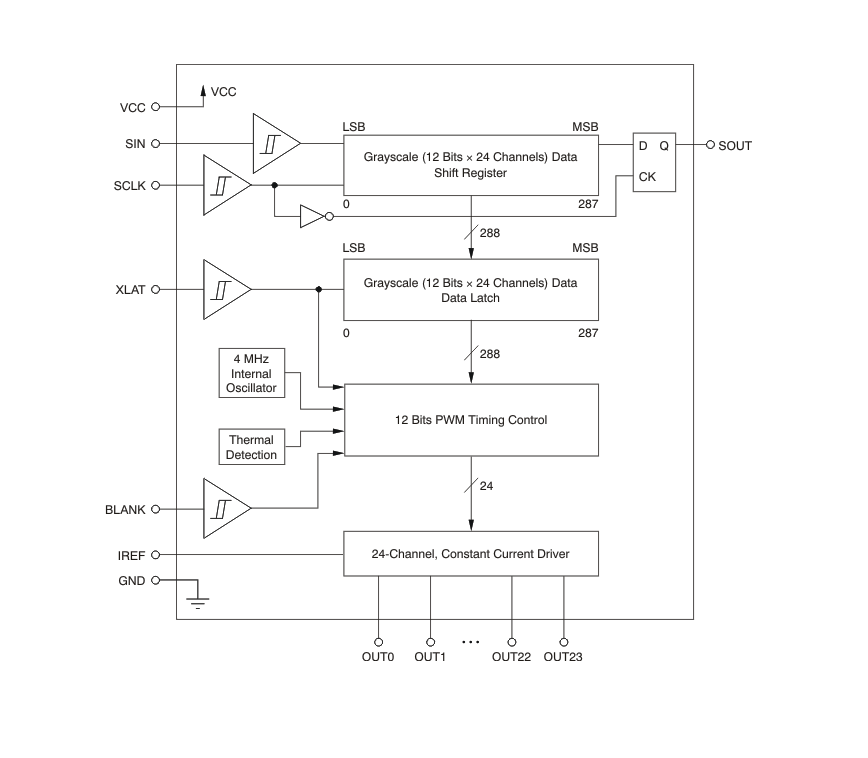

方框图

?1. 产品概述?
TLC5947是德州仪器（TI）推出的24通道恒流吸电流型LED驱动器，主要特性包括：

• ?通道数?：24路独立可控输出，每通道支持30mA恒定电流
• ?控制精度?：12位PWM灰度控制（4096级调光）
• ?电压范围?：
  • 供电电压（VCC）：3.0V至5.5V
  • LED驱动电压（VLED）：最高30V
• ?关键特性?：
  • 通道间电流精度±2%（典型值）
  • 内置4MHz振荡器，支持自动显示重复功能
  • 热关断保护（TSD）及噪声抑制设计

?2. 应用场景?

• 静态LED显示屏
• 信息公告板
• 娱乐照明系统
• 电视背光驱动

?3. 核心功能?

• ?PWM灰度控制?：通过串行接口写入12位灰度数据，自动重复显示周期。
• ?恒流设置?：通过单一外部电阻（RIREF）调节所有通道输出电流（2mA~30mA）。
• ?热保护?：温度超过162°C时自动关闭输出，恢复正常后自动重启。
• ?噪声抑制?：分组延迟启动（4组×6通道），减少浪涌电流。

?4. 封装与引脚?

• ?封装选项?：
  • HTSSOP-32（带散热焊盘）
  • VQFN-32（5mm×5mm）
• ?关键引脚?：
  • ?SCLK/SIN/SOUT?：串行时钟/数据输入/输出
  • ?XLAT/BLANK?：数据锁存/输出使能控制
  • ?IREF?：外接电阻设置电流基准

?5. 电气特性?

• ?输出电流范围?：2mA~30mA（由RIREF决定）
• ?数据速率?：
  • 独立模式：30MHz
  • 级联模式：15MHz（SCLK占空比50%）
• ?功耗?：
  • 典型工作电流：0.5mA~90mA（视负载条件）

?6. 设计注意事项?

• ?布局建议?：
  • VCC需就近放置0.1μF去耦电容
  • 缩短LED阴极与OUTn引脚走线以降低电感
• ?散热管理?：需计算功率损耗（PD = VCC×ICC + VOUT×IOLC×N×dPWM）
