?TLC5945技术文档总结

TLC5945是一个 16 通道恒流灌电流 LED 驱动器。每个通道都有一个可单独调节的 4096 级灰度 PWM 亮度控制和一个 64 级恒流灌电流（点校正）。点校正可调整 LED 通道和其他 LED 驱动器之间的亮度变化。灰度控制和点校正都可以通过串行接口访问。单个外部电阻器设置所有 16 个通道的最大电流值。
*附件：tlc5945.pdf

该TLC5945具有两个错误信息电路。LED 开路检测 （LOD） 表示输出端子处的 LED 断开或断开。热误差标志 （TEF） 表示过热情况。

特性

• 16 个通道
• 12 位（4096 步）灰度 PWM 控制
• 点校正
  • 6 位（64 步）
• 驱动能力（恒流灌电流）
  • 0 mA 至 80 mA
• LED 电源电压高达 17 V
• V CC = 3.0 V 至 5.5 V
• 串行数据接口
• 30 MHz 数据传输速率
• CMOS 电平 I/O
• 错误信息
  • LOD：LED开路检测
  • TEF：热错误标志
• 应用
  • 单色、多色、全彩LED显示屏
  • LED招牌
  • 显示器背光
    参数

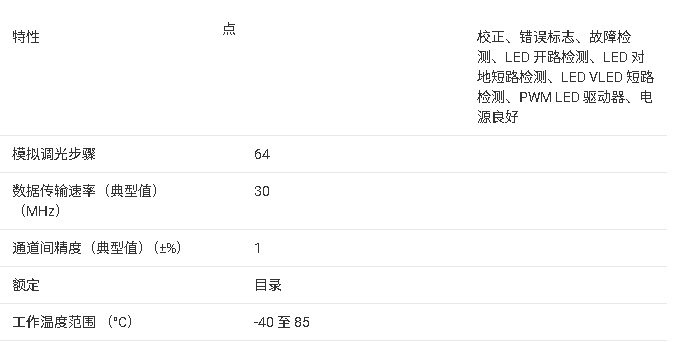

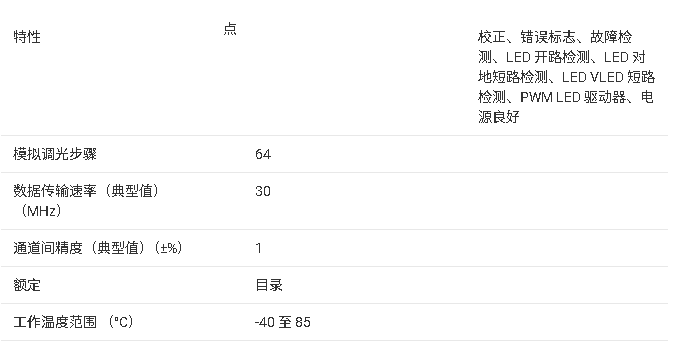

    参数

    ?1. 产品概述?
    TLC5945是德州仪器（TI）推出的16通道LED驱动芯片，具有以下核心特性：
• ?通道控制?：16路恒流输出，每通道独立调节
• ?灰度调节?：12位PWM控制（4096级亮度）
• ?点校正?：6位精度（64级）补偿LED亮度差异
• ?驱动能力?：单通道0-80mA恒流，LED电源电压最高17V
• ?接口?：30MHz高速串行数据接口（CMOS电平）
• ?错误检测?：LED开路检测（LOD）和过热标志（TEF）

?2. 关键功能?

• ?电流控制?：通过外部电阻设置最大输出电流（公式：Imax = 1.24V/R(IREF) × 31.5）
• ?工作模式?：
  • ? 灰度模式（MODE=GND） ?：192位数据包控制PWM占空比
  • ? 点校正模式（MODE=VCC） ?：96位数据包调节电流增益
• ?保护机制?：
  • 过热保护（TEF阈值160℃典型值）
  • LED开路检测（OUTn电压<0.3V时触发）

?3. 电气特性?

• 工作电压：3.0V-5.5V
• 最大功耗：
  • HTSSOP封装（带散热焊盘）：3958mW@25℃
  • QFN封装：3482mW@25℃
• 温度范围：-40℃至85℃

?4. 应用场景?

• 单色/多色/全彩LED显示屏
• LED广告牌
• 背光驱动

?5. 封装选项?

• 28引脚HTSSOP（PWP）带PowerPAD?
• 32引脚5×5mm QFN（RHB）

?6. 设计要点?

• 需通过XLAT信号锁存数据，BLANK信号控制输出使能
• 级联时需注意时序同步（最大支持40片级联）
• 功耗计算需考虑输出电流、占空比和通道数
