?TLC6A598 8位移位寄存器技术文档总结

TLC6A598器件是一款单片、高压、大电流功率的8位移位寄存器，设计用于需要相对高负载功率的系统，例如LED。

该器件在输出端包含一个内置电压钳位，用于电感瞬态保护。功率驱动器应用包括继电器、螺线管和其他高电流或高压负载。每个漏极开路DMOS晶体管都具有独立的斩波限流电路，以防止短路时损坏。
*附件：tlc6a598.pdf

该器件包含一个 8 位串行输入、并行输出移位寄存器，该寄存器为 8 位 D 型存储寄存器供电。输出为低侧漏极开路DMOS晶体管，输出额定值为50 V，连续灌电流能力为350 mA。内置负载开路或负载短路诊断机制提供增强的安全保护。该器件提供周期冗余校验，以验证移位寄存器中的寄存器值。在回读模式下，器件提供 6 位 CRC 余数。MCU可以读回CRC余数，检查余数是否正确，以确定MCU与器件之间的通信环路是否良好。

TLC6A598表征适用于在 ?55°C 至 125°C 的工作环境温度范围内工作。

特性

• 航空电子应用的高可靠性和鲁棒性
• 宽工作环境温度：–55?C 至 +125?C
• 宽 VCC从 3 V 到 5.5 V
• 八个功率DMOS晶体管输出通道
  • 350mA 连续电流
  • 1.1-A 限流能力
  • 输出钳位电压，50 V
  • 低R ds（开） ， 1 Ω（典型值）
  • Avalance 能量，90 mJ（最大）
• 保护
  • 过流保护
  • 开路和短路负载检测
  • 串口通信错误检测
  • 热关断保护
• 增强多级级联
• 所有寄存器均通过单输入清除
• 循环冗余校验 （CRC）
• 低功耗
• 24引脚SOIC DW封装

参数

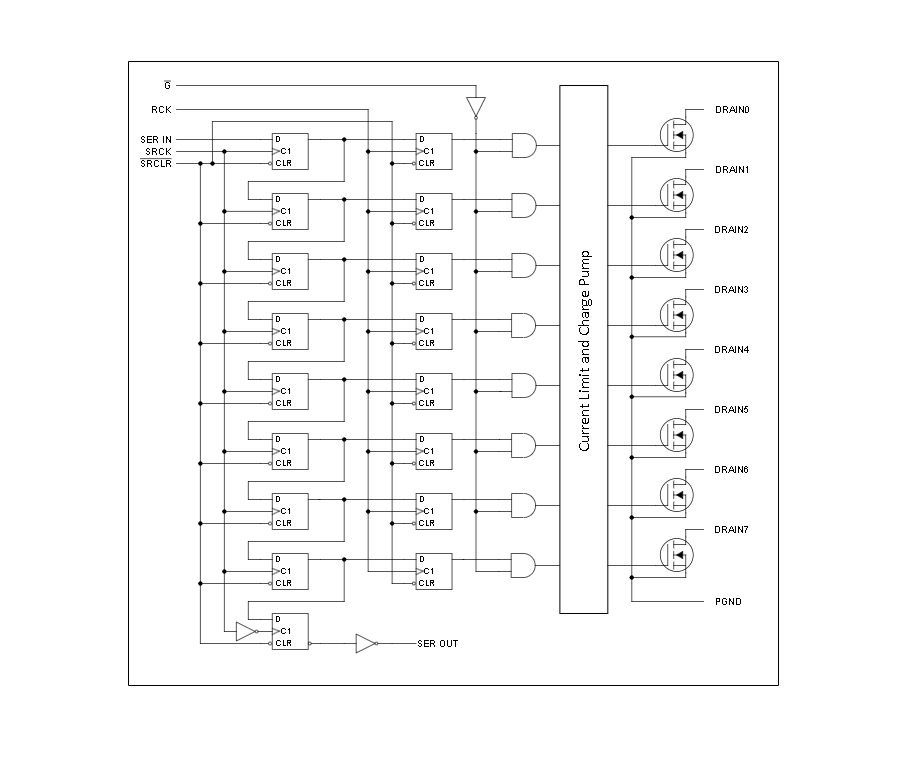

方框图

?1. 产品概述?
TLC6A598是德州仪器（TI）推出的高可靠性、高鲁棒性8位功率逻辑移位寄存器，专为航空电子等严苛环境设计。核心特性包括：

• ?工作温度?：-55°C至+125°C
• ?电压范围?：3V至5.5V
• ?输出能力?：8路开漏DMOS晶体管通道，每通道支持350mA连续电流、1.1A峰值电流
• ?保护功能?：过流保护、负载开路/短路检测、串行通信错误检测、热关断保护

?2. 关键特性?

• ?高驱动能力?：50V输出钳位电压，支持继电器、LED、螺线管等高负载。
• ?级联支持?：通过SER OUT引脚实现多设备级联，增强系统扩展性。
• ?诊断功能?：内置CRC校验和故障寄存器，可检测通信错误及负载状态（开路/短路）。
• ?热管理?：175°C热关断阈值，冷却后自动恢复。

?3. 应用场景?

• ?航空电子?：飞行控制系统、仪表盘指示。
• ?工业控制?：PLC驱动、继电器控制。
• ?显示设备?：LED照明、家电面板。

?4. 封装与引脚?

• ?封装?：24引脚SOIC（DW），尺寸15.7mm × 7.5mm。
• ?关键引脚?：
  • ?SRCLR?（引脚3）：移位寄存器清零（低电平有效）。
  • ?DRAIN0-DRAIN7?（引脚1-2,11-14,23-24）：开漏输出。
  • ?SER IN/SER OUT?（引脚22/15）：串行数据输入/输出。

?5. 电气参数?

• ?导通电阻?：1Ω（典型值，VCC=5V, 25°C）。
• ?时序要求?：SRCK时钟频率最高10MHz，传输延迟≤30ns。
• ?ESD防护?：HBM 7000V，CDM 1500V。

?6. 设计注意事项?

• ?布局建议?：优化PCB铜覆盖率以散热，VCC引脚就近放置0.1μF去耦电容。

?7. 典型应用电路?

• ?LED驱动?：支持多路并联，每路独立控制。
• ?继电器驱动?：需注意感性负载的反向瞬态电压。
