Allegro A89212电机控制SoC在专业电动工具应用的主要优势

电动工具革新：迫切的创新需求

专业用户选择使用电动工具，看重的是其高效的便捷性和性能表现，这也加大了市场对高性能、无绳化、便携式解决方案的需求。这一趋势转变要求电机控制解决方案必须能够在日益紧凑且可靠的设计中实现最大功率和效率，这为设计工程师带来了独特而复杂的挑战。

A89212是一款前沿的系统级芯片（SoC）解决方案，专为满足专业应用中便携式电动工具设计的独特挑战而打造。本文将探讨A89212的核心优势，介绍其创新型设计如何解决关键设计瓶颈、提升整体系统性能，同时降低开发成本并加快产品上市时间。

挑战：应对专业电动工具多样化需求的设计难题

专业电动工具市场需要涵盖种类繁多的应用场景，这些应用对性能参数的要求各不相同。从轻便的手持电钻，到高负载的电链锯与电动破碎锤，制造商必须满足不同的电压、电流和扭矩要求，以满足专业使用环境的严苛标准。传统做法需要开发多个工具平台设计来满足所有不同的性能需求。

过去应用的多样性导致了设计碎片化，制造商需要为不同产品线开发独立平台。每个平台都需要配备专门的元件、软件和验证流程。这种做法带来了以下问题：

开发成本增加：多个平台意味着重复的工程投入、元件库存增加以及测试成本上升。

可扩展性受限：将现有设计适配到不同功率等级或功能配置往往困难重重，耗时费力。

产品上市周期延长：开发和维护多个平台会拖慢新产品推出速度。

A89212：专业电动工具的单一平台解决方案

A89212是一款高性能的电机控制器系统级芯片 （SoC），专为满足便携式电动工具不断发展的需求而设计。通过将不同的关键功能集成到单个芯片内，A89212使设计人员能够创建灵活、可扩展且经济高效的电动工具平台，显著缩短开发周期、降低成本，快速适应新的市场需求和先进技术要求。

A89212在专业电动工具应用的主要优势

可扩展性

5.5V至90V的宽工作电压范围，支持多种电池类型和功率等级。从12V的小型手持电钻到56V大型割草机均可适用，无需为不同功率等级进行独立设计。A89212让系统设计人员可以使用相同的PCB设计，从而节省测试时间、优化软件资源分配、加快开发速度并实现产品线扩展。与传统的碎片化设计方案相比，降低的开发成本和时间高达50%。

高度集成

A89212集成了以下重要电机控制功能：

含FPU的40MHz ARM Cortex-M4 CPU内核：为先进电机控制算法提供充足处理能力和存储空间。Cortex-M4处理器内核还集成了单精度浮点运算单元（FPU）和数字信号处理（DSP）指令集，可加速数学运算，从而以极低的处理开销增强电机控制算法的运算性能。

单芯片解决方案将微控制器与集成三相栅极驱动单元（GDU）合二为一，有助于节省PCB面积，实现更紧凑的硬件设计。凭借Allegro在电源解决方案领域的深厚专业积累，该GDU被设计为N沟道功率MOSFET驱动器，可控制三相桥式结构中的MOSFET。它专为具有高功率电感负载的电源应用（如无刷直流电机）而设计，这类电机在各种工业应用中正变得越来越普遍。

PWM生成器：通过死区时间以及逆变器开关占空比更新的两种不同选项，实现对电机转速和扭矩的精确控制，从而极大限度地提高运行效率和流畅性。

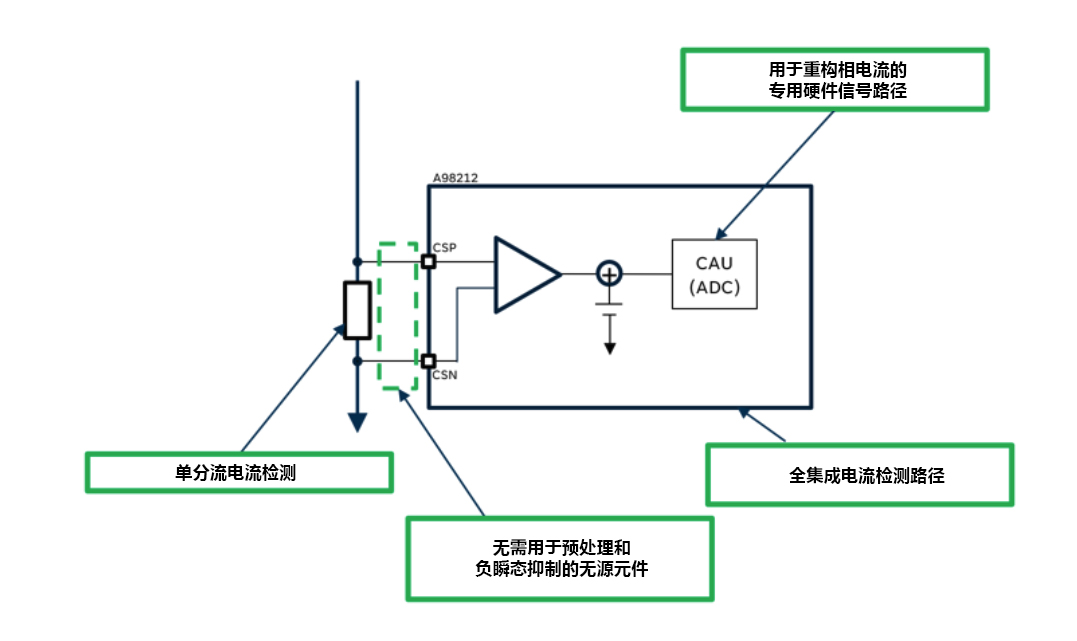

通过采用单个分流电阻进行电流感测，A89212极大限度地减少了外部元件数量，降低了物料清单（BOM）成本和印刷电路板（PCB）面积要求。这一简化设计不仅简化了设计，也提高了系统可靠性。

位于栅极驱动单元（GDU）中的可编程高性能感测放大器，为实现不同的电流检测范围提供了灵活性。A89212的高速电流采集能力（在不到1微秒内完成）能够实现精确的实时电机控制，并极大程度地降低PWM开关噪声的干扰，提升电机运行的平稳性与整体性能。

电流采集单元模块与电流感测放大器协同工作，通过多达3个模数转换器（ADC）模块，以高达12位的分辨率提供精确的电流测量，从而实现高效的电机控制和保护。

支持双串行通信接口（SCI），通过UART和SAP实现与其他系统元件的无缝通信。这种高集成度设计降低了物料清单（BOM）成本，简化了印刷电路板（PCB）布局，并实现了紧凑的设计。

具备多达8路通用输入输出端口，从而有了高度的功能扩展灵活性。

支持先进电机控制，通过AMCT模块提供专用硬件功能，满足有传感器（读取霍尔传感器信号）和无传感器控制方案的开发需求。

充足的软件部署存储空间：

- 高达256kB的闪存

- 32kB DRAM

- 8kB IRAM

可靠性

A89212专为使用电动工具时常见的恶劣电气环境而设计。其中最突出的是其内置的业界领先的负电压瞬态保护能力，可承受高达-18V的负向瞬态电压。这对于电动工具尤为关键，因为在控制高功率电机的MOSFET开关过程中，极易产生较大的瞬态脉冲。A89212的内置防护功能大大减少了对外部元件的依赖，从而节省了电路板空间并降低了BOM成本。

此外，A89212还集成了一整套全面的保护机制，可有效防护系统免受各类潜在故障影响，即使在严苛的工作环境中也能保障系统的可靠运行。这些保护机制包括：

过温保护（OTP）：OTP电路实时监测 A89212的结温。一旦温度超过预设阈值，OTP功能将被触发，以防止热失控现象，避免器件本身及其周边元件受损。

过流保护（OCP）：OCP功能可保护A89212本身，并防止系统元件因电流过大而损坏，避免元件故障，确保安全运行。

过压保护（OVP）：OVP保护芯片本身及外部MOSFET免受电压尖峰、负载突降等瞬态事件带来的过压冲击。

VDS监控：通过监测外部MOSFET的漏源极电压（VDS），可及时发现MOSFET短路、开路等故障，提升系统的故障检测能力和容错性。

灵活性与性能并重

A89212基于ARM Cortex-M4可编程内核，进一步提升了灵活性。设计人员可以配置多种参数，如PWM频率、死区时间、电流限值，根据特定电机或负载条件进行优化设置。这种可编程能力使得A89212能够适配从高速切割工具到高扭矩紧固工具等多种不同类型的电动工具。

A89212内核支持复杂的电机控制算法，如磁场定向控制（FOC），从而有效提升电机效率与性能。这些特性使电动工具可以在更低能耗下实现更大输出功率。其高速采样与转换机制，为FOC算法提供了更充足的计算时间，在每个PWM占空比更新前完成算法运算，确保控制精度与响应速度。

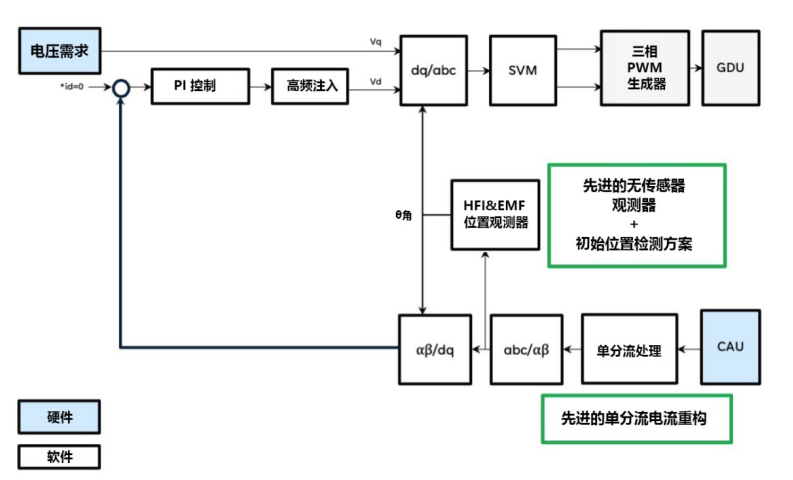

借助AMCT模块，A89212既支持传统的基于传感器的电机控制，也提供了先进的无传感器控制能力，可以预测转速与转子位置，支持先进的无传感器磁场定向控制（FOC）与高频注入（HFI）等功能。

HFI技术在无传感器模式下消除了对外部传感器的依赖，降低了系统复杂性和BOM成本，实现了零速下的稳定扭矩输出。这一能力为系统带来更精确的控制性能与更强的启动扭矩，对要求苛刻的应用尤为关键。此外，借助高频注入控制技术，可以进一步降低与系统运行相关的噪声，特别是那些与电机本体固有频谱信号相关的干扰。Allegro专有电机控制库就是一个典型示例：

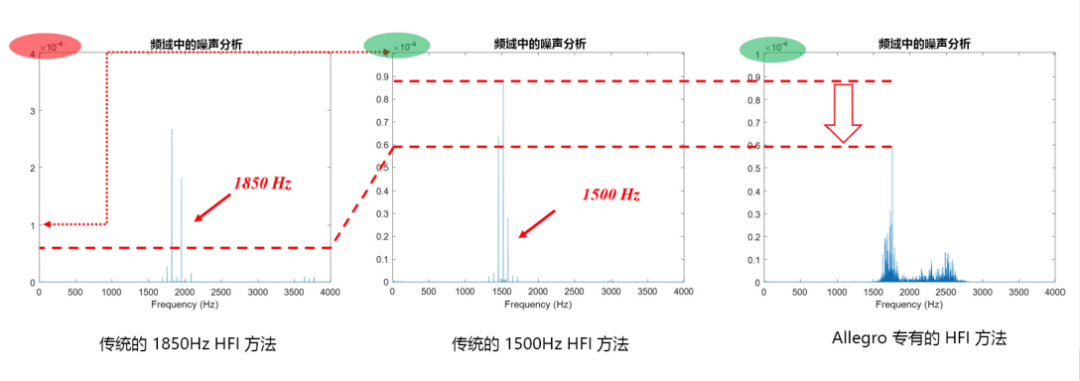

仅需单个分流电流传感器，即可实现基于高频注入的控制方法，从而满足低速与高扭矩的工况需求。相比于工业标准的单频注入方式，该方案采用多频注入方式，可实现高达25%的噪声降低，具有显著的噪声抑制优势。

面向专业市场的示例应用

A89212非常适用于各种各样的便携式专业电动工具，包括但不限于：

电钻与电动螺丝刀：A89212可实现对转速与扭矩的精确控制，延长电池续航时间，确保在高负载的专业作业场景下仍能保持一致性能。

电锯：A89212的过流保护与VDS电压监测功能，能有效防止因锯片卡滞或电机故障导致的损坏，提升安全性与可靠性，非常适合专业用户使用。

角向磨光机：A89212能够有效应对需要高频电机电流控制的大功率/高转速工具，满足从零速启动到全速运行的严苛加速要求，并具备紧急停机安全功能。

割草机与园艺工具：A89212能为电动割草机、绿篱修剪机及其他园艺类工具提供高效、稳定的运行保障，延长工具运行时间，降低维护成本，是商业园林绿化应用的理想选择。

结论

A89212：专业级便携式电动工具的未来动力之源

A89212是专为便携式电动工具打造的卓越的系统级芯片（SoC）解决方案，助力设计人员开发新一代高性能、高效率、高可靠性的产品。其宽工作电压范围、高集成度与完善的保护机制直击电动工具设计的核心痛点，通过单一平台解决方案显著降低开发成本并加速产品上市周期。Allegro凭借A89212持续引领电机控制技术创新，开创电动工具更强劲、更可靠、更人性化的新时代。
