TLC59108F设备是 I^2^C 总线控制的 8 位 LED 驱动器针对红色、绿色、蓝色或琥珀色（RGBA）混色应用进行了优化。每个 LED 输出都有其自带 8 位分辨率（256 步）固定频率独立 PWM 控制器，工作频率为 97 kHz 占空比可在 0% 至 99.6% 之间调节，以允许将 LED 设置为特定的亮度值。附加的 8 位分辨率（256 步）组 PWM 控制器具有固定的频率为 190 Hz，可调频率介于 24 Hz 至每 10.73 秒一次之间，并具有占空比可在 0% 至 99.6% 之间调节，用于调暗或闪烁所有 LED 相同的值。
*附件：tlc59108f.pdf

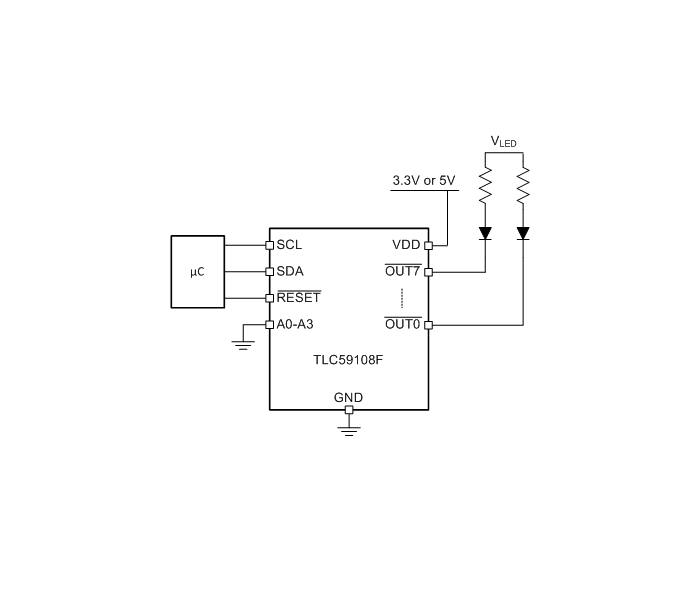

每个 LED 输出可以关闭、打开（无 PWM 控制），设置在其单独的 PWM 控制器上值或单个和组 PWM 控制器值。该TLC59108F以电源运行电压范围为 3 V 至 5.5 V，输出容差为 17V。LED 可直接连接到 TLC59108F设备输出。

特性

8 个 LED 驱动器（每个输出可在
OFF、ON、可编程 LED 亮度、
可编程组调光和闪烁
与单个 LED 亮度混合）
8个漏极开路输出通道
每个LED输出的256级（8位）线性可编程亮度，使用97 kHz PWM
信号从完全关闭（默认）
到最大亮度不等
256 级组亮度控制允许
一般调光 [使用 190Hz PWM 信号
从完全关闭到最大亮度（默认）]
256 步组闪烁，频率
可编程范围为 24 Hz 至 10.73 秒，占空
比范围为 0% 至 99.6%
四种软件可编程 I^2^C 总线地址（一个 LED 组调用地址和三个 LED子调用地址）允许同时对设备组进行任意组合寻址（例如，一个寄存器用于i 上的所有 TLC59108F^2^C 总线可以同时寻址，第二个寄存器用于三个不同的地址，以便总线上三分之一的设备可以同时寻址）
软件启用和禁用 I^2^C 总线地址
软件复位功能（SWRST调用）允许通过i^2^C总线
多达 14 个硬件可选 I^2^C 总线地址，以便每个器件都可以单独编程
输出状态更改可通过确认或 STOP 命令进行
编程，以逐字节或同时更新
所有输出
（默认在 STOP 时更改）
最大输出电流：120 mA
最大输出电压：17 V
25 MHz内部振荡器无需外部
元件
1 MHz 快速模式增强版（FM+）兼容 I^2^C 总线接口，SDA 输出具有30 mA 高驱动能力，用于驱动高电容总线
内部上电复位
SCL/SDA输入上的噪声滤波器
开机时无故障
/复位（RESET)
支持热插入

参数

方框图

?1. 核心特性?

?8路LED驱动?：每路输出可独立编程为关闭、开启、可调亮度（256级线性PWM控制，97kHz频率）或支持群组调光/闪烁混合控制。
?输出规格?：开漏输出通道，最大输出电流120mA，耐压17V，支持热插拔。
?控制功能?：
- ?独立亮度控制?：每路LED支持8位（256级）PWM调光。
- ?群组控制?：256级全局调光（190Hz PWM）或可编程闪烁（频率24Hz至10.73秒，占空比0%-99.6%）。
?I2C 接口?：支持1MHz Fast-Mode Plus（FM+），14个硬件可选地址，4个软件可编程地址（1个群组呼叫地址+3个子呼叫地址）。
?其他特性?：软件复位（SWRST）、噪声滤波、内部25MHz振荡器（无需外部元件）。
