?TLC59116F 16通道快速模式I2C总线LED驱动器技术文档总结

TLC59116F是一个 I^2^C 总线控制的 16 通道 LED 驱动器 针对红/绿/蓝/琥珀 （RGBA） 混色应用进行了优化。每个 LED 输出都有自己的 8 位分辨率（256 步）固定频率独立 PWM 控制器，工作频率为 97 kHz，具有 占空比可在 0% 至 99.6% 之间调节，以允许将 LED 设置为特定的 亮度值。附加的 8 位分辨率（256 步）组 PWM 控制器具有固定的 频率为 190 Hz，可调频率介于 24 Hz 至每 10.73 秒一次之间，并具有 占空比可在 0% 至 99.6% 之间调节，用于调暗或闪烁所有 LED 相同的值。
*附件：tlc59116f.pdf

特性

• 16 个 LED 驱动器（每个输出可编程为
  OFF、ON、LED 亮度和组
  调光/闪烁，与单个 LED
  亮度混合）
• 16 个漏极开路输出通道
• 每个LED输出的256步（8位）线性可编程亮度，使用97 kHz PWM信号从完全关闭（默认）
  到最大亮度不等
• 256 级组亮度控制允许
  一般调光（使用 190 Hz PWM 信号
  从完全关闭到最大亮度（默认）
• 256 步组闪烁，频率
  可编程范围为 24 Hz 至 10.73 秒，占空比
  范围为 0% 至 99.6%
• 四个硬件地址引脚允许将 14 个TLC59116F器件连接到同一个 i^2^C总线
• 四个软件可编程 I^2^C 总线地址（一个 LED 组调用地址和三个 LED子调用地址）允许以任意组合同时寻址设备组（例如，一个寄存器用于“所有调用”，因此i 上的所有 TLC59116F^2^C 总线可以同时寻址，第二个寄存器用于三个不同的地址，以便总线上所有设备的 1/3 可以在一组中同时寻址）。软件启用和禁用 I^2^C 总线地址。
• 软件复位功能（SWRST调用）允许通过i^2^C总线
• 多达 14 个可能的硬件可调单独I^2^每个器件的C总线地址，以便每个器件都可以编程
• 输出状态更改可在确认或 STOP 命令上
  编程，以逐字节或同时更新
  所有输出
  （默认更改为 STOP.
• 120mA 最大输出电流
• 17V 最大输出电压
• 25 MHz内部振荡器无需外部元件
• 1 MHz 快速模式增强版 （FM+） 兼容 I^2^C 总线接口，SDA 输出具有30 mA 高驱动能力，用于驱动高容量总线
• 内部上电复位
• SCL/SDA输入上的噪声滤波器
• 开机时无故障
• /复位
• 支持热插入
• 低待机电流
• 3.3V 或 5V 电源电压
• 5.5V 容差输入
• 28引脚TSSOP （PW）
• –40°C 至 85°C 工作温度
• 应用
  • 赌博
  • 小标牌
  • 工业设备

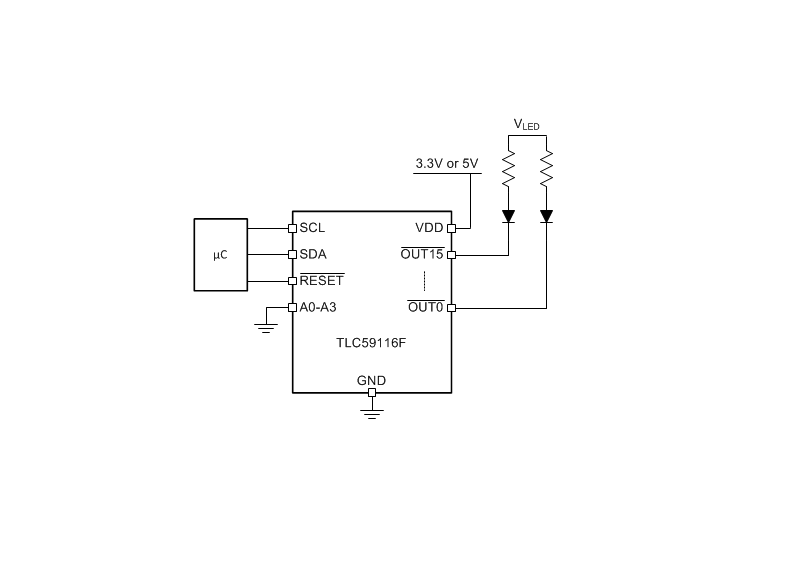

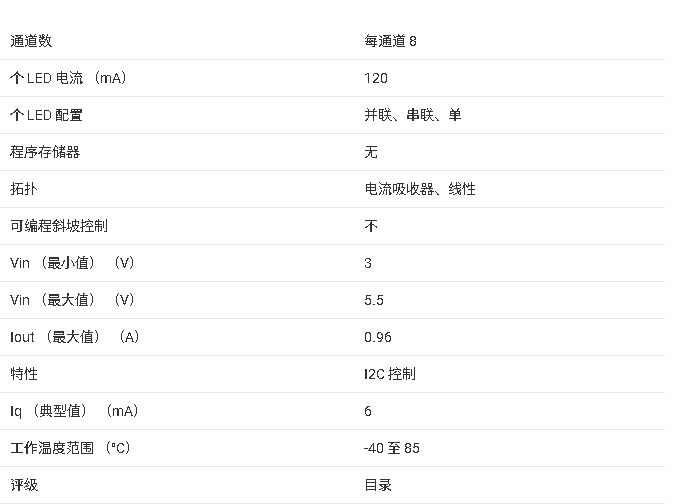

参数

方框图

?1. 核心特性?

• ?16通道驱动?：每路输出可独立编程为关闭（OFF）、开启（ON）、亮度调节（PWM控制）或混合组调光/闪烁模式。
• ?灵活控制?：
  • 256级（8位）线性亮度调节（97 kHz PWM信号）。
  • 256级全局调光（190 Hz PWM信号）或闪烁控制（频率可编程范围24 Hz至10.73秒）。
• ?通信接口?：
  • 支持Fast-Mode Plus（FM+）I2C总线（1 MHz），兼容高容量总线驱动（30 mA SDA输出能力）。
  • 4个硬件地址引脚支持同一I2C总线上连接最多14个设备。
  • 支持软件复位（SWRST Call）和热插拔。

?2. 电气参数?

• ?输出能力?：
  • 每通道最大输出电流120 mA，耐压17 V。
  • 低导通电阻（典型值1.46 Ω@5 V）。
• ?电源范围?：3 V至5.5 V，支持3.3 V/5 V系统。
• ?工作温度?：-40°C至85°C。

?3. 应用场景?

• 游戏设备、小型广告牌（Signage）、工业设备中的RGB/A（红绿蓝琥珀）混光控制。

?4. 功能模块?

• ?独立PWM控制?：每通道独立97 kHz PWM，占空比0%-99.6%。
• ?全局控制?：支持同步调光或闪烁，通过GRPPWM（占空比）和GRPFREQ（频率）寄存器配置。
• ?地址管理?：支持硬件地址（A0-A3）和软件可编程I2C地址（1个组呼叫地址+3个子呼叫地址）。

?5. 封装与尺寸?

• ?TSSOP-28?：9.7 mm × 4.4 mm。
• ?VQFN-32?：5 mm × 5 mm（带裸露散热焊盘，需接地）。

?6. 关键设计考虑?

• ?布局建议?：I2C信号远离噪声源，LED电源走线需满足电流需求，确保地线连接牢固（VQFN封装需焊接散热焊盘至地）。

?7. 寄存器功能?

• ?模式寄存器?（MODE1/MODE2）：配置休眠模式、子地址使能、输出更新时序（ACK或STOP命令触发）。
• ?LED输出状态寄存器?（LEDOUT0-LEDOUT3）：每通道可设为关闭、常亮、独立PWM或混合模式。
