TLC59108是一个 I^2^C 总线控制的 8 位 LED 驱动器，即针对红/绿/蓝/琥珀（RGBA）混色和背光应用进行了优化。

每个 LED 输出都有自己的 8 位分辨率（256 步）固定频率单独的 PWM 控制器，用于运行在 97 kHz 时，占空比可在 0% 至 99.6% 之间调节。单独的 PWM 控制器允许每个 LED 设置为特定的亮度值。附加的 8 位分辨率（256 步）组 PWM 控制器具有固定频率为 190 Hz，可调频率介于 24 Hz 至每 10.73 秒一次之间，并具有占空比可在 0% 至 99.6% 之间调节。组 PWM 控制器使所有 LED 变暗或闪烁，并具有相同的价值。
*附件：tlc59108.pdf

每个 LED 输出可以关闭、打开（无 PWM 控制），或在两个单独的 PWM 控制器值上设置并对PWM控制器值进行分组。

软件可编程LED组和三个子呼叫I^2^C 总线地址允许所有或定义的组 TLC59108设备响应一个共同的 I^2^C 总线地址，例如，允许打开所有红色 LED 或同时关闭或选框追逐效果，从而最大限度地减少 I2C 总线命令。四硬件地址引脚允许同一总线上最多有 14 个设备。

特性

8 个 LED 驱动器（每个输出可编程
off、on、可编程 LED 亮度、
可编程组调光/闪烁与单个 LED 亮度混合
8个恒流输出通道
每个LED输出的256级（8位）线性可编程亮度，使用97 kHz PWM
信号从完全关闭（默认）
到最大亮度不等
256 级组亮度控制允许
一般调光（使用 190 Hz PWM 信号从
完全关闭到最大亮度（默认）
256 步组闪烁，频率
可编程范围为 24 Hz 至 10.73 秒，占空
比范围为 0% 至 99.6%
四个硬件地址引脚允许将 14 个TLC59108器件连接到同一个 i^2^C总线
四个软件可编程 I^2^C 总线地址（一个 LED 组呼叫地址和三个 LED子呼叫地址）允许以任意组合同时寻址设备组。例如，一个寄存器用于所有调用，以便i 上的所有TLC59108设备^2^C总线可以同时寻址，第二个寄存器可以用于三个不同的地址，这样总线上三分之一的设备就可以在一个组中同时寻址。
软件启用和禁用 I^2^C 总线地址
软件复位功能（SWRST调用）允许通过i复位器件^2^C总线
多达 14 个可能的硬件可调的单独I^2^每个器件的 C 总线地址，以便每个器件都可以编程
开路负载/过温检测模式，用于
检测单个 LED 错误
输出状态更改可在确认或停止命令上
编程，以逐字节或同时更新
所有输出
（默认为停止时更改）
通过外部电阻调节
恒定输出电流（10mA至120mA）
最大输出电压：17 V
25 MHz内部振荡器无需外部
元件
1 MHz 快速模式 Plus 兼容 I^2^C 总线接口，SDA 输出具有30 mA 高驱动能力，用于驱动高电容总线
内部上电复位
SCL/SDA输入上的噪声滤波器
开机时无故障
/复位
支持热插入
3.3V 或 5V 电源电压

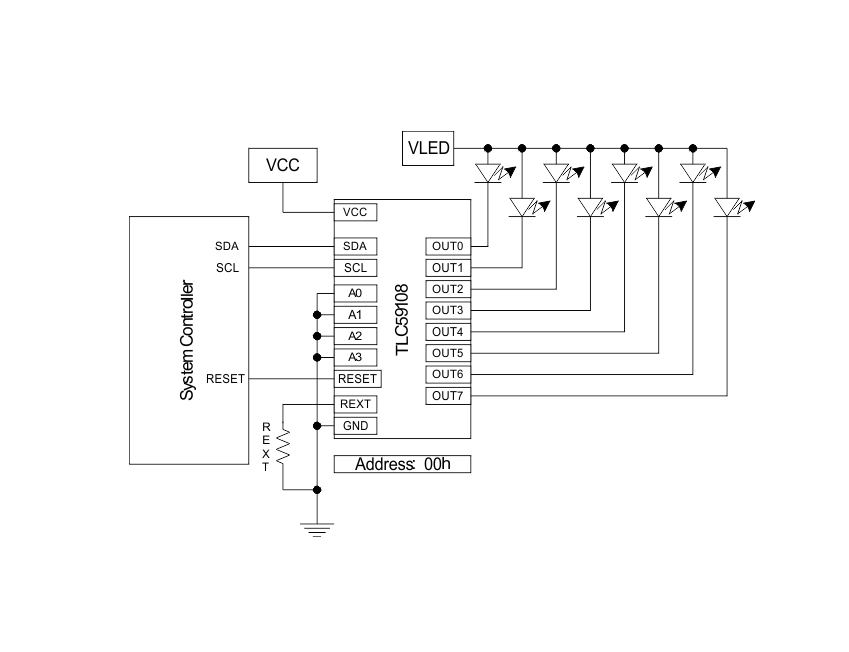

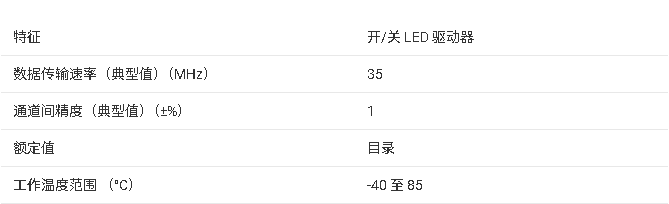

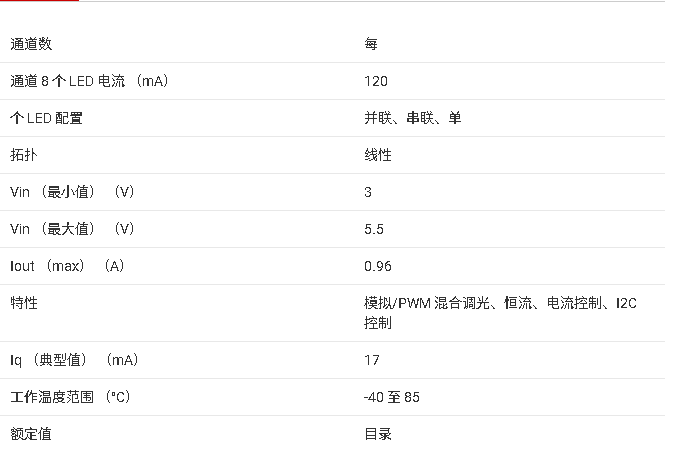

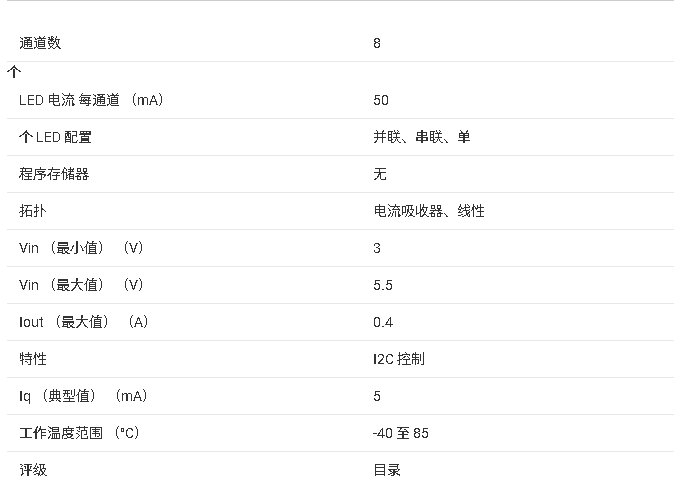

参数

方框图

?1. 核心特性?

?8路LED驱动?：每路可独立编程为关闭、开启、可调亮度（256级线性PWM控制）或混合组调光/闪烁模式。
?恒流输出?：输出电流范围10mA至120mA，通过外部电阻(REXT)调节，支持±3%通道间电流匹配精度。
?双PWM控制?：
- ?独立PWM?：97kHz固定频率，256级亮度调节（0%-99.6%占空比）。
- ?组PWM?：190Hz固定频率或可编程频率（24Hz-10.73秒），支持全局调光/闪烁。
?I2C通信?：兼容Fast Mode Plus（1MHz），支持14个硬件地址和4个软件可编程地址（1个全局呼叫地址+3个子地址）。
?保护功能?：开路过温检测、17V最大输出电压、热关断（170°C阈值）及软件复位(SWRST)。
