?LM3642 1.5-A同步升压LED闪光驱动器技术文档总结

LM3642 是一款 4MHz 固定频率同步升压转换器，外加 1.5A 恒定 用于大电流白光 LED 的电流驱动器。高侧电流源允许接地 阴极 LED作，提供高达 1.5 A 的闪光电流。自适应调节方法确保 电流源保持稳压状态并最大限度地提高效率。

LM3642 通过 I 控制^2^C 兼容接口。 功能包括硬件闪存使能 （STROBE），允许逻辑输入触发闪存脉冲 以及一个 TX 输入，该输入强制闪光脉冲进入低电流割炬模式，从而允许 与射频功率放大器事件或其他大电流条件同步。
*附件：lm3642.pdf

4 MHz开关频率、过压保护和可调电流限制 设置允许使用微型薄型电感器和 （10μF） 陶瓷电容器。设备是 采用小型9焊球DSBGA封装，工作温度范围为?40°C至85°C 范围。

特性

• 用于单 LED 的 1.5A 高侧电流源

• 割炬模式（100 mA）和
  闪光模式（1 A 至 1.5 A）下效率高达 85%

• 精确的可编程闪光灯 LED 电流，电流范围
  为 93 mA 至 1.5 A
• 精确的可编程割炬 LED 电流：
  • 48.4 mA 至 375 mA
  • 24 mA 至 187 mA（LT 选项）
• 小解决方案尺寸：< 20 mm^2^
• 软启动作，用于电池保护
• 硬件频闪启用
• RF功率放大器
  脉冲事件的同步输入
• V在闪存监视器优化
• 400 kHz I^2^C 兼容接口
• 0.5 mm 间距、9 焊球 DSBGA

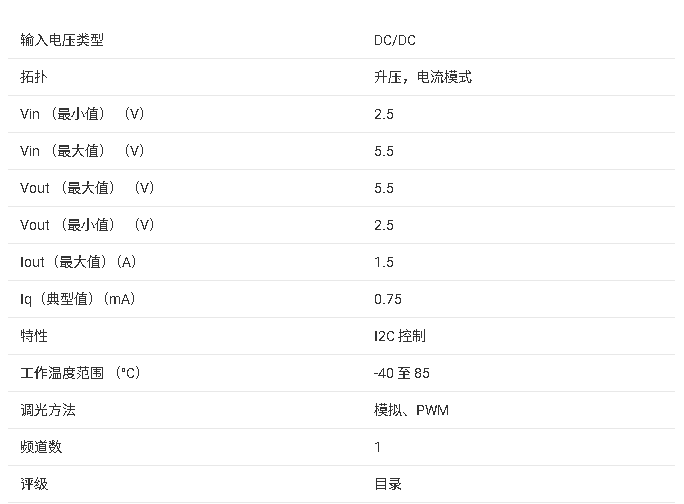

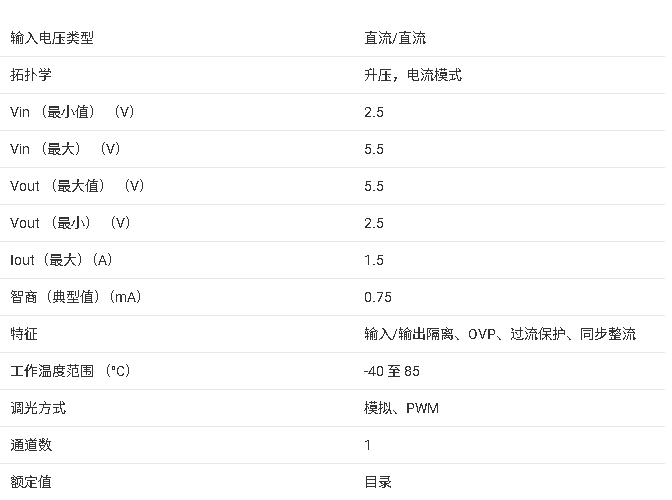

参数

方框图

?1. 产品概述?
LM3642是德州仪器（TI）推出的一款高性能LED闪光驱动芯片，专为相机手机闪光灯设计，主要特点包括：

• ?集成功能?：4MHz固定频率同步升压转换器+1.5A高边电流源，支持单颗高功率白光LED驱动。
• ?高效性能?：闪光模式效率＞85%（1A-1.5A），手电筒模式效率＞85%（100mA）。
• ?精准控制?：可编程闪光电流（93mA-1.5A）和手电筒电流（LM3642标准版48.4mA-375mA，LT版24mA-187mA）。
• ?紧凑设计?：解决方案面积＜20mm?，采用9引脚DSBGA封装（1.69mm×1.64mm）。

?2. 关键特性?

• ?电流调节?：高精度电流源，闪光电流误差±8%（1.5A时），手电筒电流误差±10%。
• ?保护机制?：过压保护（OVP，典型5V）、欠压锁定（UVLO，2.8V阈值）、热关断（150°C触发）。
• ?控制接口?：400kHz I?C兼容接口，支持硬件闪光使能（STROBE引脚）和射频同步（TX/TORCH引脚）。
• ?电源管理?：输入电压范围2.5V-5.5V，支持软启动以保护电池。

?3. 典型应用?

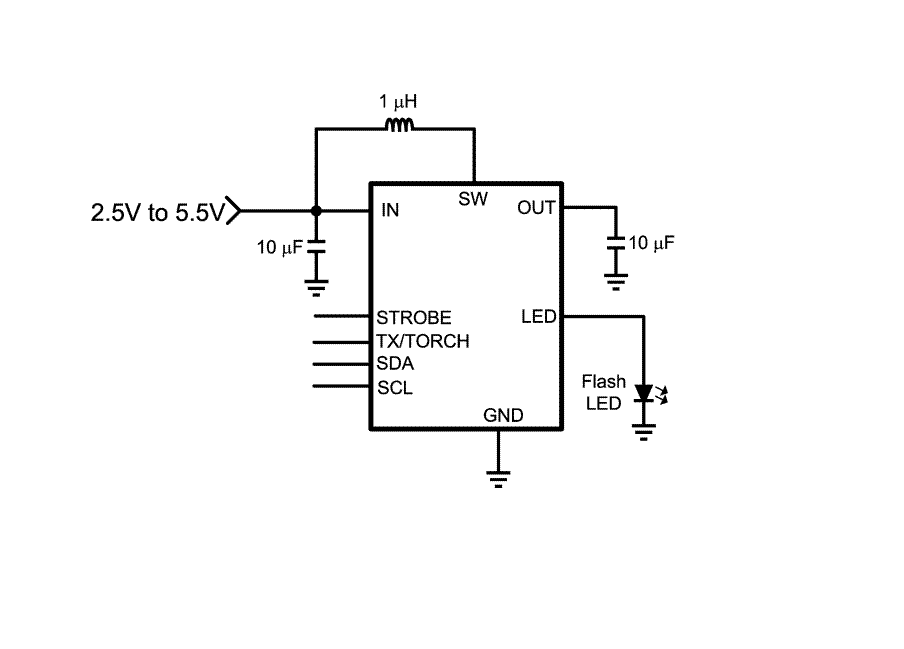

• ?电路设计?：需搭配1μH电感、10μF输入/输出陶瓷电容，布局需优先考虑SW节点与GND的短路径。
• ?工作模式?：
  • ?闪光模式?：通过STROBE引脚或I?C触发，支持16级电流调节，最长持续800ms（可编程）。
  • ?手电筒模式?：电流可分级调节，支持独立上升/下降时间设置（16ms-2.048s）。
  • ?指示模式?：电流为手电筒模式的1/8（LM3642LT固定5mA）。

?4. 寄存器与编程?

• ?核心寄存器?：
  • ? 使能寄存器（0x0A） ?：控制模式（待机/指示/手电筒/闪光）及引脚功能使能。
  • ? 电流控制寄存器（0x09） ?：设置闪光/手电筒电流值。
  • ? 故障标志寄存器（0x0B） ?：实时反馈OVP、UVLO、LED短路等状态。
• ?I?C协议?：7位地址0x63，支持标准读写时序，数据有效性需满足时钟同步要求。

?5. 封装与版本?

• ?封装型号?：YZR（DSBGA-9），间距0.5mm，工作温度-40°C至85°C。
• ?版本差异?：LM3642LT提供更低的手电筒电流范围（24mA-187mA），适用于低功耗场景。

?6. 设计注意事项?

• ?布局优化?：输入/输出电容需贴近芯片引脚，SW节点需避免干扰逻辑信号线。
• ?热管理?：建议通过PCB散热设计控制结温，避免触发热关断。

该文档完整覆盖了芯片功能、电气特性、应用设计及寄存器配置，适用于高亮度LED驱动的移动设备开发。
