LP8867C-Q1和LP8869C-Q1低EMI汽车LED驱动器的技术文档总结

LP8867C-Q1、LP8869C-Q1 是一款高集成度、低 EMI、易于使用的汽车 LED 驱动器，带有 DC-DC 转换器。DC-DC转换器支持升压和SEPIC模式作。该器件具有四个或三个高精度电流吸收器，可以组合以获得更高的电流能力。

DC-DC转换器具有基于LED正向电压的自适应输出电压控制。此功能通过在所有条件下将电压调整到最低的足够水平来最大限度地降低功耗。为了降低 EMI，DC-DC 支持开关频率的扩频和与专用引脚的外部同步。宽范围可调频率使 LP886xC-Q1 能够避免对敏感频段的干扰。

LP886xC-Q1 的输入电压范围为 4.5 V 至 40 V，支持汽车停止、启动和负载突降条件。LP886xC-Q1 集成了广泛的故障检测功能。
*附件：lp8869c-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 器件温度等级 1：–40°C 至 +125°C，T一个
• 用于汽车 LCD 显示器的 3、4 通道 120mA LED 驱动器
  • 100 Hz 时 10 000：1 的高调光比
  • 电流匹配 1%（典型值）
  • LED 灯串电流每通道高达 120 mA
  • 输出可以从外部组合，以获得更高的每串电流
• 用于 LED 灯串电源的集成升压和 SEPIC 转换器
  • 输入电压工作范围 4.5 V 至 40 V
  • 输出电压高达 45 V
  • 集成 3.3A 开关 FET
  • 开关频率 300 kHz 至 2.2 MHz
  • 开关同步输入
  • 扩频可降低 EMI
• 保护和故障检测
  • 故障输出
  • 输入电压 OVP、UVLO
  • 提升 OVP
  • SW OVP
  • LED开路和短路故障检测
  • 热关断

参数

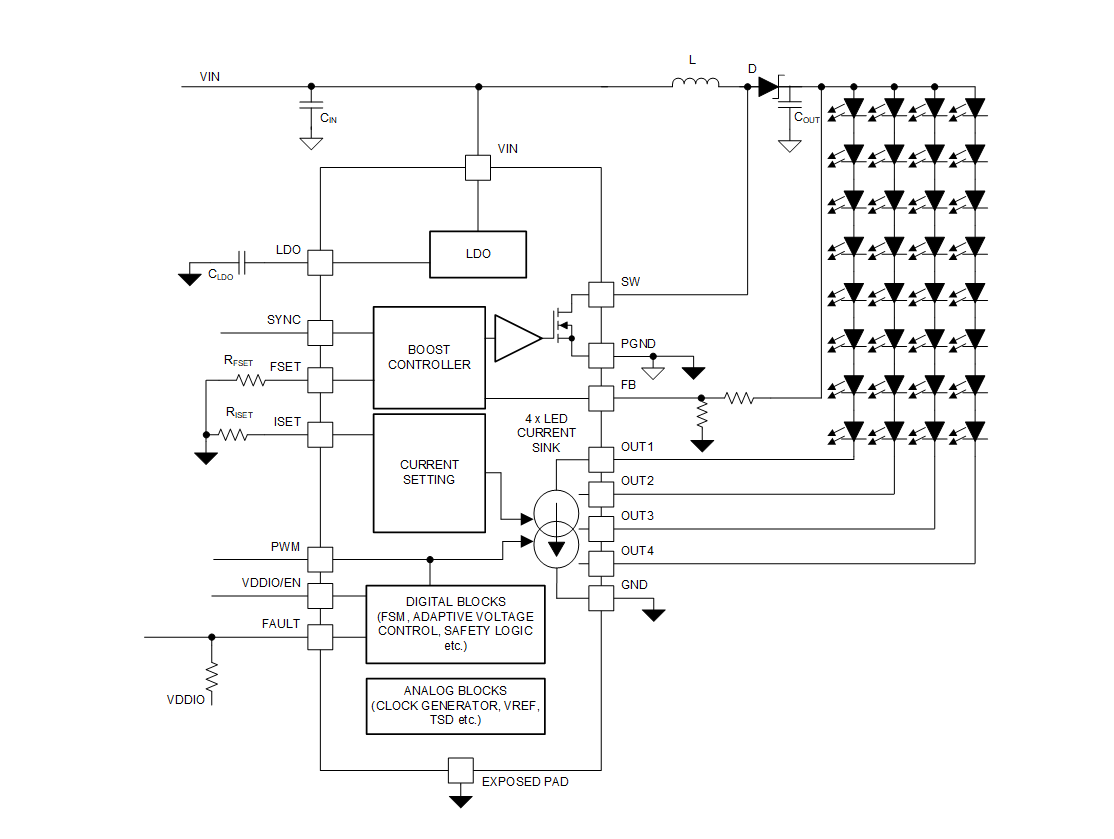

方框图

?1. 产品概述?

• LP8867C-Q1（4通道）和LP8869C-Q1（3通道）是符合AEC-Q100标准的汽车级LED驱动器，工作温度范围-40°C至+125°C
• 主要应用于汽车信息娱乐系统、仪表盘、智能后视镜和HUD显示的LCD背光

?2. 关键特性?

• 高精度电流输出：每通道120mA，电流匹配精度典型值1%
• 高调光比：100Hz下可达10,000:1
• 集成DC-DC转换器：支持升压(boost)和SEPIC拓扑
  • 输入电压范围：4.5V至40V
  • 输出电压最高45V
  • 开关频率可调：300kHz至2.2MHz
• 低EMI设计：支持扩频技术和外部同步功能

?3. 保护功能?

• 输入过压保护(OVP)：42V典型阈值
• 输入欠压保护(UVLO)：3.85V典型阈值
• LED开路/短路检测
• 过热保护(TSD)：165°C触发
• 故障指示输出(FAULT引脚)

?4. 系统设计?

• 自适应电压控制：根据LED正向电压自动调节输出电压以提高效率
• 亮度控制：支持100Hz-20kHz PWM调光
• 支持多通道并联以获得更高输出电流

?5. 封装信息?

• 20引脚HTSSOP封装（带散热焊盘）
• 尺寸：6.50mm × 4.40mm

?6. 典型应用?

• 升压配置：支持4串LED，每串100mA
• SEPIC配置：适用于输入电压可能高于或低于LED电压的应用
• 提供详细的布局指南和热设计建议

文档包含完整的电气特性参数、典型应用电路、外部元件选型指南以及详细的引脚功能说明，适合汽车LCD背光系统的设计参考。
