?LP8865-Q1系列汽车多拓扑LED驱动器技术文档总结

LP8865-Q1 系列是一款非同步多拓扑解决方案，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动高功率密度和高效率的LED。该系列还支持共阴极连接和单层PCB设计。开关频率可配置为100 kHz至2.2 MHz，并具有可选的扩频功能，以获得更好的EMI性能。
*附件：lp8865x-q1.pdf

LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。

LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出将立即发出确认信号。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T A
• 用于降压、降压-升压和升压拓扑的集成 MOSFET
  • 宽输入电压：4.5 V 至 65 V
  • 集成 2.6A 和 150mΩ MOSFET
  • 开关频率 100 kHz 至 2.2 MHz
  • 扩频可降低 EMI
• 高精度功率 FET 调光
  • 降压拓扑结构中输出电流高达 2A
  • 模拟调光（调光比 256 ：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光
• 完整的保护功能：
  • 故障输出
  • LED开路和短路保护
  • 逐周期电流限制
  • 开关 FET 故障保护
  • 热关断
  • 可配置的热折返曲线

参数

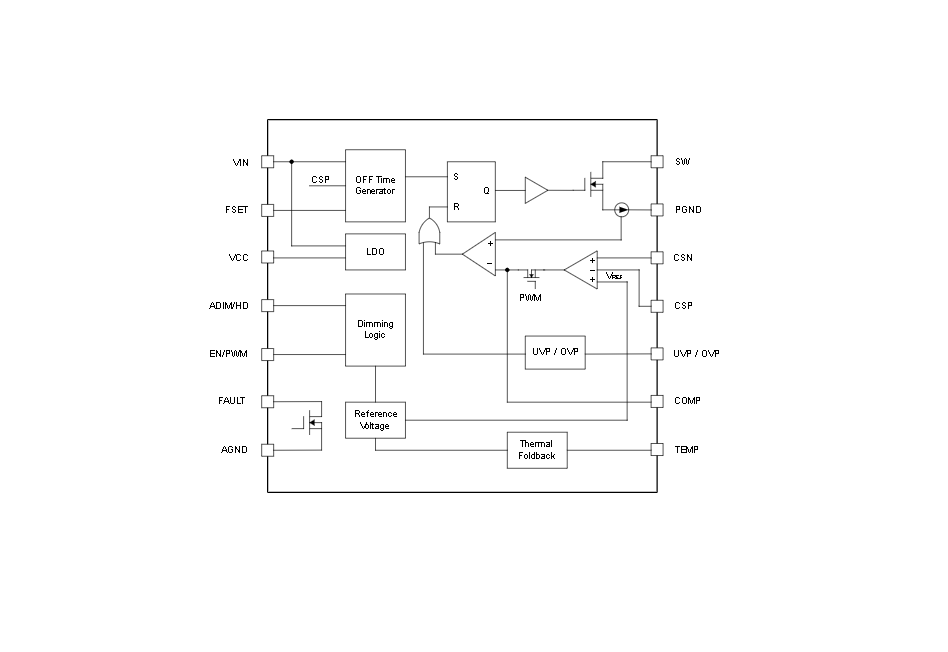

方框图

?1. 产品概述?
LP8865-Q1是德州仪器（TI）推出的汽车级多拓扑LED驱动芯片系列，支持Buck、Boost和Buck-Boost三种拓扑结构，输入电压范围宽达4.5V至65V。该系列通过集成低边NMOS开关，实现高功率密度和高效率的LED驱动，适用于汽车信息娱乐系统、仪表盘、HUD和照明等场景。

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C）。
• ?灵活拓扑?：集成2.6A/150mΩ MOSFET，支持Buck/Boost/Buck-Boost配置，开关频率可调（100kHz至2.2MHz）。
• ?高精度调光?：支持模拟调光（256:1）、PWM调光（150ns脉冲）、混合调光及灵活调光模式。
• ?全面保护功能?：LED开路/短路保护、热关断、可配置热折返曲线等。

?3. 典型应用电路?

• ?Boost拓扑?（LP8865X）：驱动8颗LED，输入9-16V，输出24V/0.5A。
• ?Buck-Boost拓扑?（LP8865Y）：驱动5颗LED，输入9-16V，输出15V/0.5A。
• ?Buck拓扑?（LP8865Z）：驱动单颗LED，输入9-16V，输出3V/1A。

?4. 设计要点?

• ?电感选择?：根据拓扑公式计算电感值，需满足电流纹波和饱和电流要求（如Boost拓扑推荐22?H电感）。
• ?输入/输出电容?：推荐低ESR陶瓷电容（如10?F X7R）以减少噪声。
• ?调光配置?：通过ADIM/HD和EN/PWM引脚选择调光模式（PWM、模拟、混合或灵活调光）。

?5. 保护机制?

• ?故障检测?：LED开路/短路、感应电阻异常、FET故障等，通过FAULT引脚输出信号。
• ?热管理?：可编程热折返功能（通过TEMP引脚配置电阻），在高温时自动降低输出电流。

?6. 封装与型号?

• ?封装选项?：14引脚VSON（4.5mm×3.0mm）或12引脚HVSSOP（4mm×3.0mm）。
• ?型号差异?：LP8865X/Y/Z分别针对Boost/Buck-Boost/Buck优化，U/V/W型号禁用扩频功能以提升低亮度性能。

?7. 文档支持?
包含详细电气特性、典型应用曲线（如效率vs输入电压）、布局指南及订购信息，适用于汽车安全关键应用设计。
